广西乐高易网络有限公司
车云慧智慧交通云平台软件用户使用手册
文档版本：4.0.0
最后更新时间：2023 年 6 月 25 日
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 2页，共 90页
目 录
平台软件使用向导 ...................................................... 3
进入平台 ..................................................................................... 3
进入平台 ................................................................................ 4
登陆成功 ................................................................................ 4
常见问题及处理 ............................................................................... 5
大屏功能操作说明 ..................................................................................7
实时监控 ..................................................................................... 7
主动安全 ..................................................................................... 8
警情分析 ..................................................................................... 9
车辆分析 .................................................................................... 10
运营分析 .................................................................................... 11
运营分析操作说明 .................................................................................12
运营看板 .................................................................................... 12
运营分析 .................................................................................... 13
数据看板 .................................................................................... 14
实时监控操作说明 .................................................................................16
实时监控 .................................................................................... 16
主动安全 .................................................................................... 24
告警事件 .................................................................................... 26
历史回放操作说明 .................................................................................27
视频回放 .................................................................................... 28
轨迹回放 .................................................................................... 28
数据分析操作说明 .................................................................................29

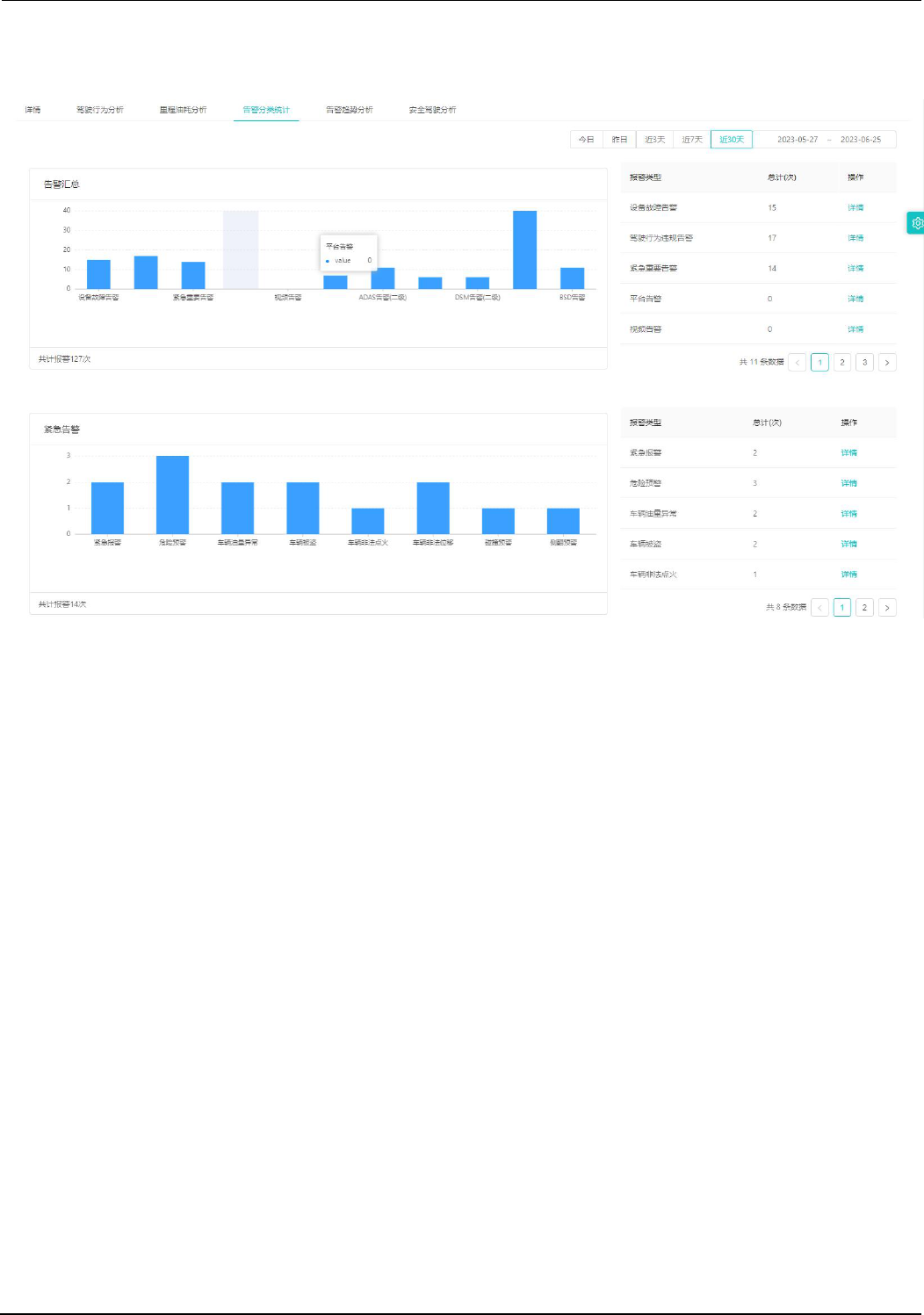

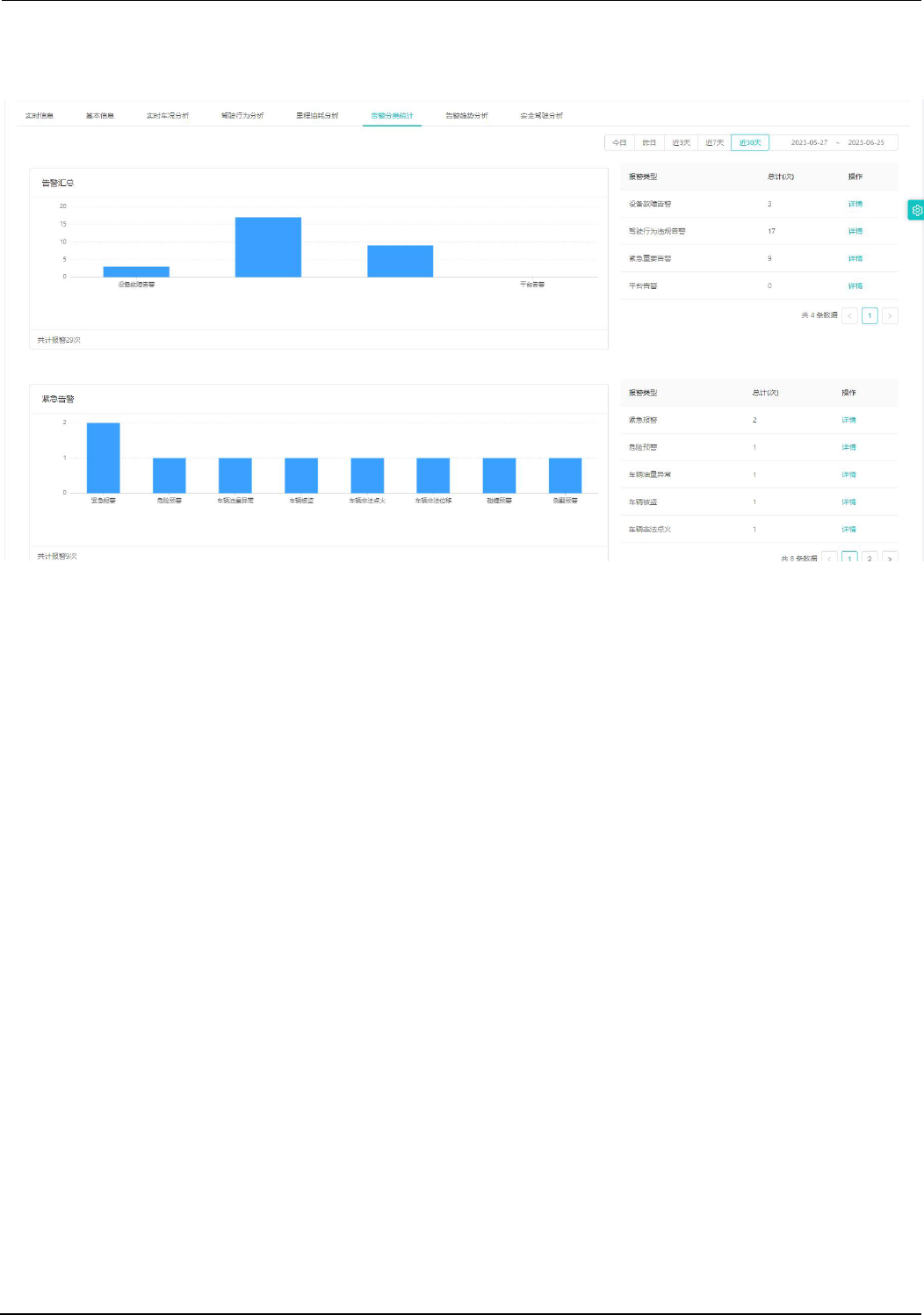

告警分析 .................................................................................... 30
运行分析 .................................................................................... 32
安全分析 .................................................................................... 33
行程分析 .................................................................................... 33
轨迹分析 .................................................................................... 34
怠速分析 .................................................................................... 35
停车分析 .................................................................................... 36
上下线分析 .................................................................................. 36
禁行时段报警 ................................................................................ 37
进出围栏报警 ................................................................................ 38
疲劳驾驶报警 ................................................................................ 38
超速驾驶报警 ................................................................................ 39
充电记录 .................................................................................... 40
车务管理操作说明 .................................................................................40

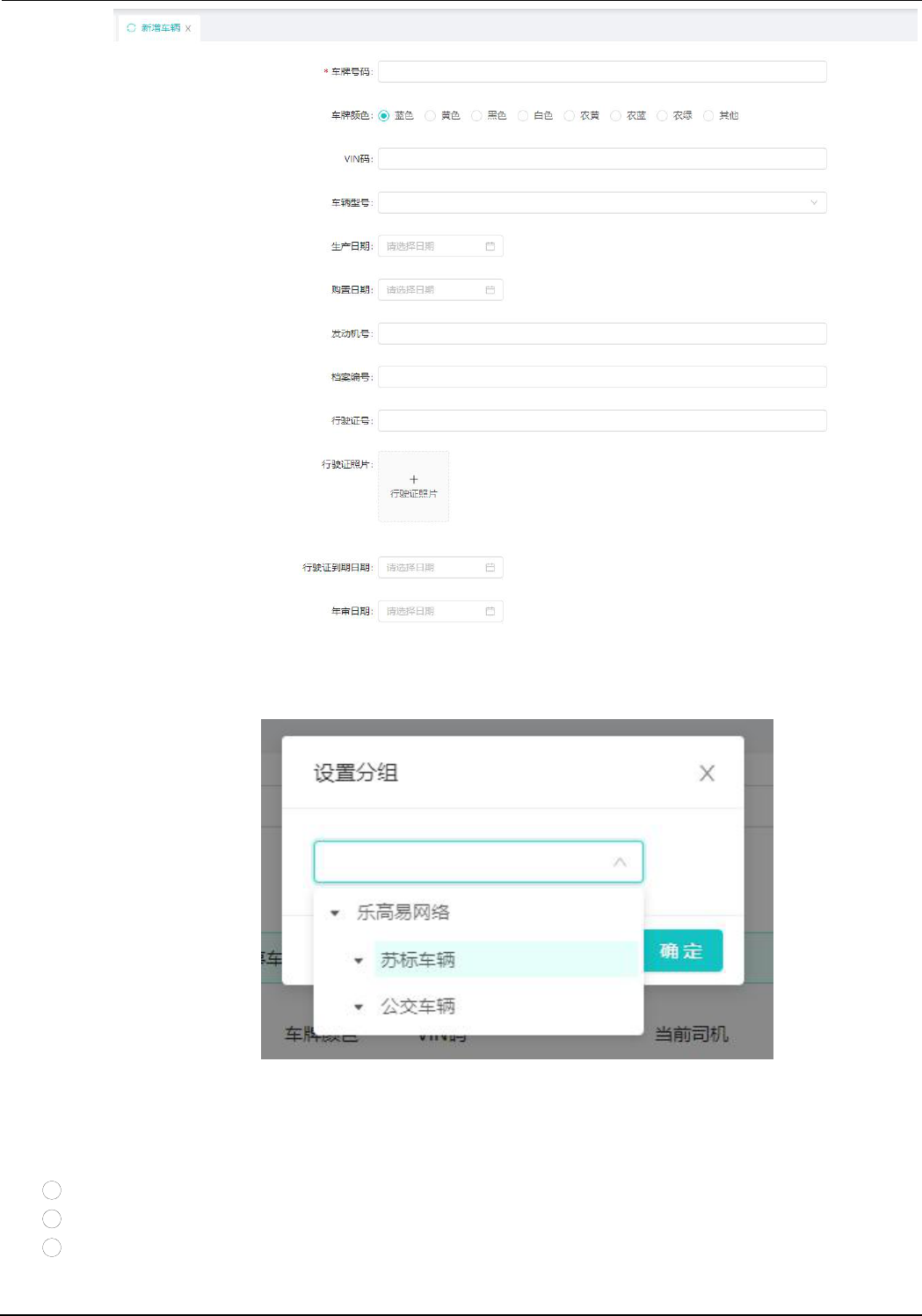

车辆管理 .................................................................................... 40

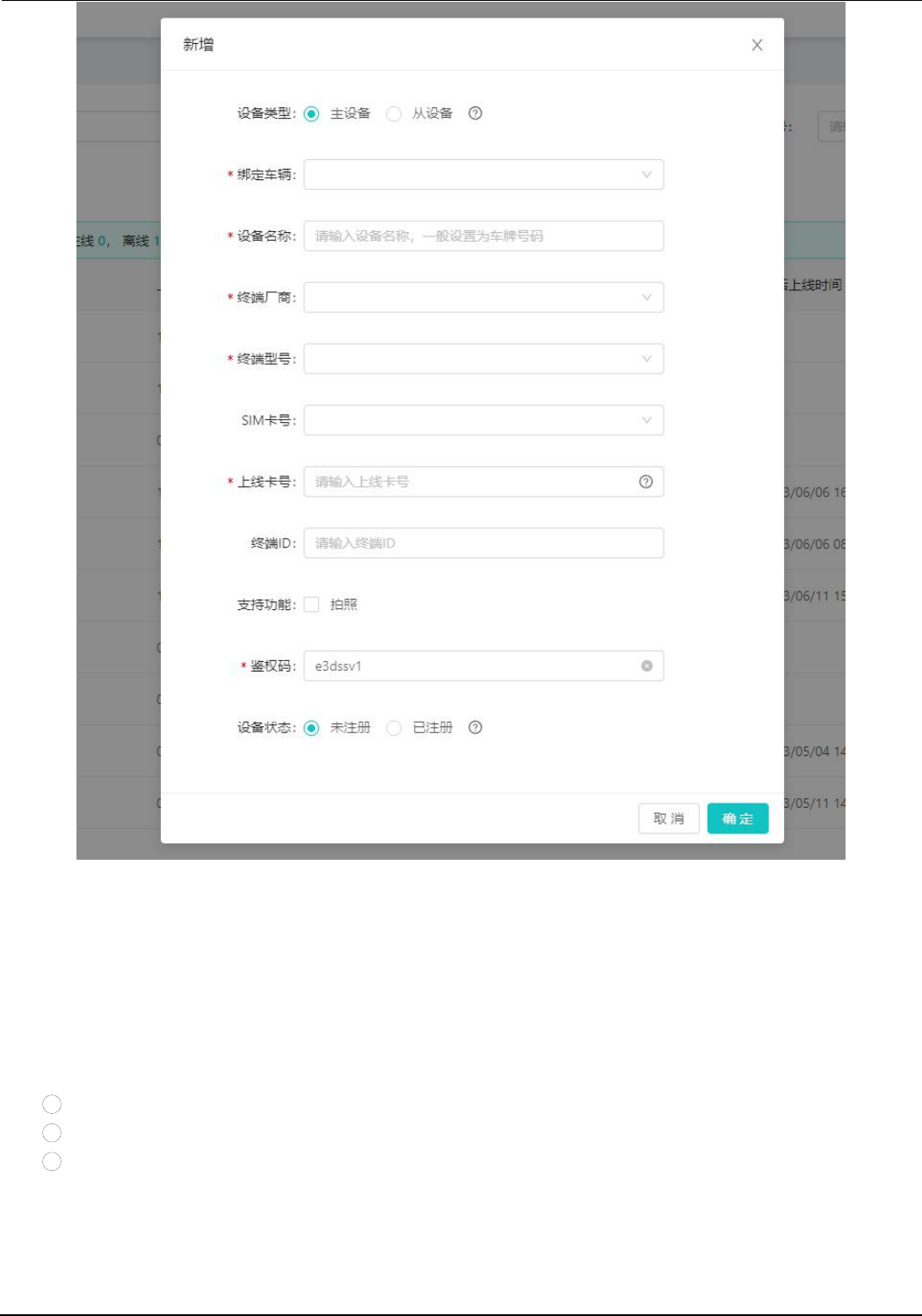

设备管理 .................................................................................... 48
司机管理 .................................................................................... 51
司机考勤 .................................................................................... 56

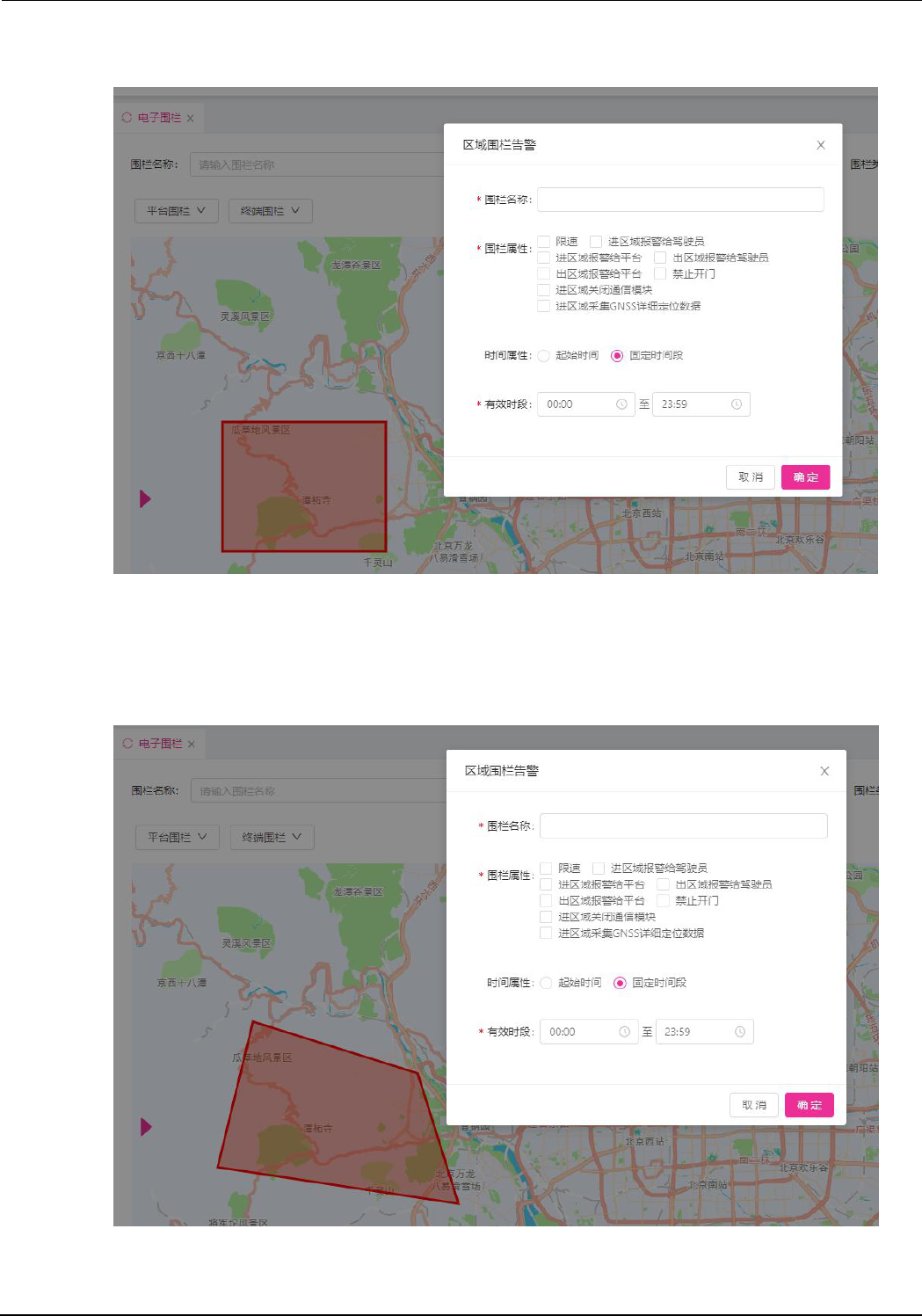

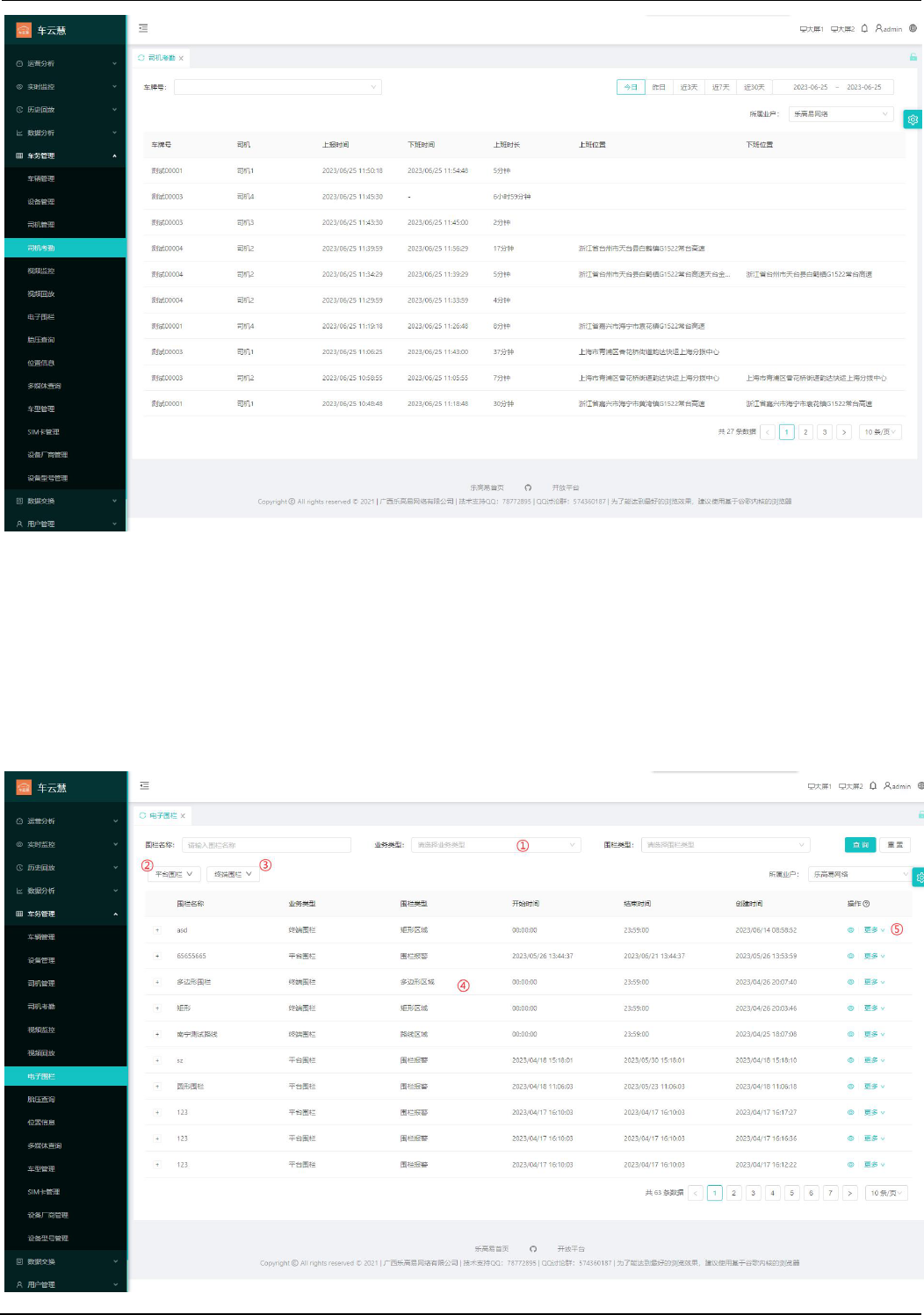

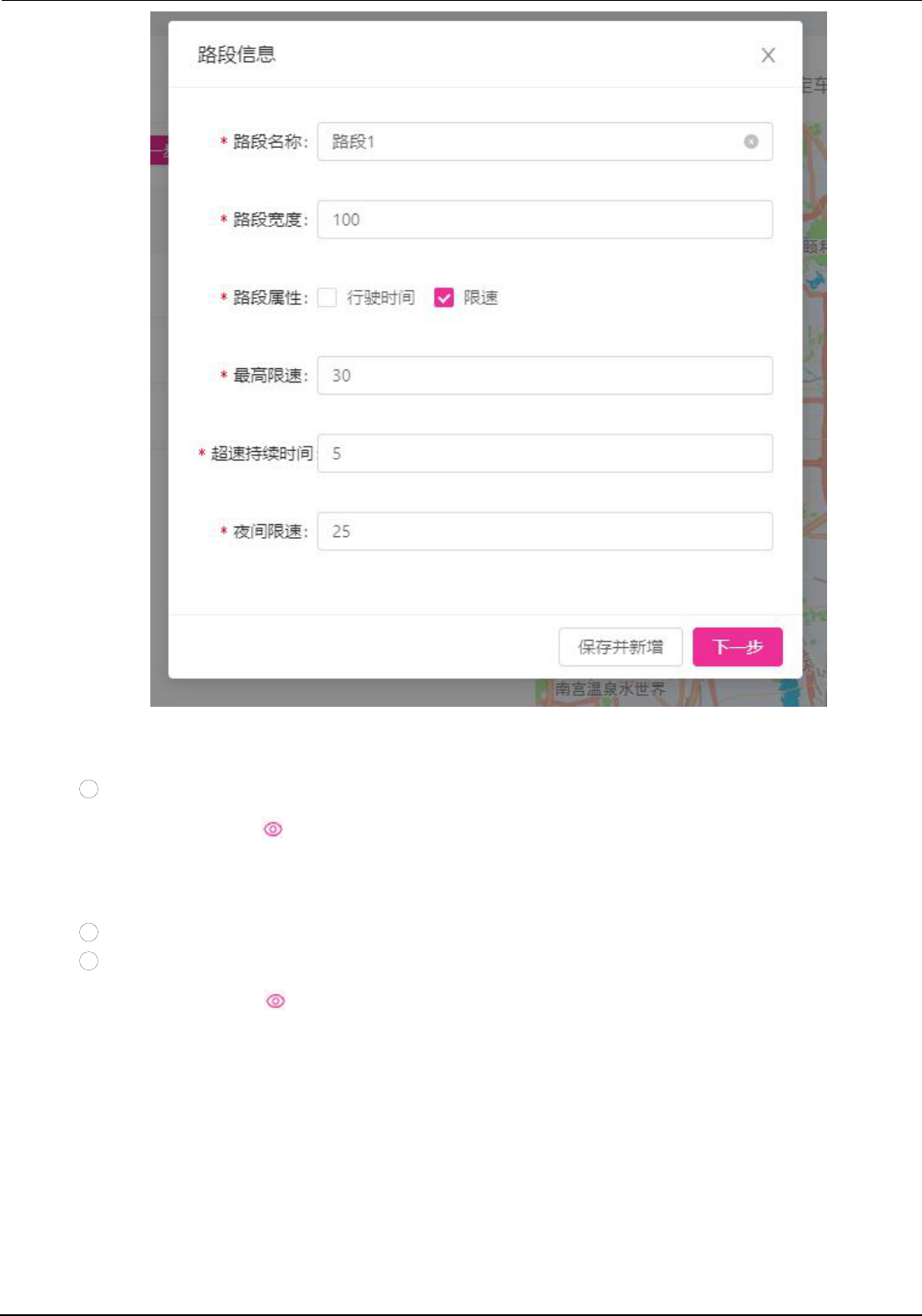

电子围栏 .................................................................................... 57
胎压查询 .................................................................................... 69
位置信息 .................................................................................... 69
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 3页，共 90页
多媒体查询 .................................................................................. 69
车型管理 .................................................................................... 70
SIM 卡管理 ...................................................................................71
设备厂商管理 ................................................................................ 71
设备型号管理 ................................................................................ 71
禁行时段报警 ................................................................................ 72
进出围栏报警 ................................................................................ 73
数据交换操作说明 .................................................................................73
实时监控 .................................................................................... 73
视频回放 .................................................................................... 73
下级平台（JT809） ........................................................................... 73
上级平台（JT809） ........................................................................... 75
交换车辆（JT809） ........................................................................... 77

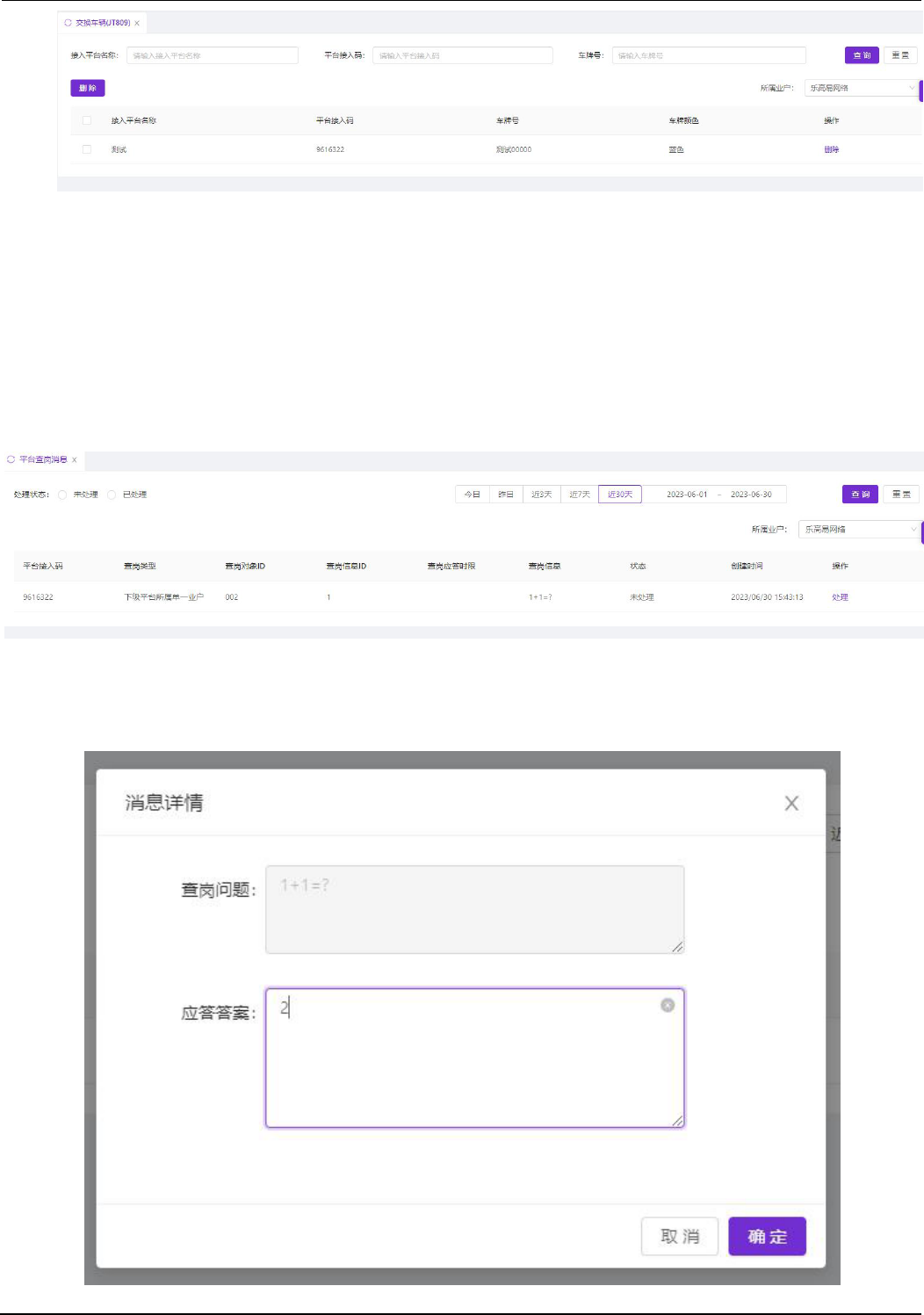

平台查岗消息 ................................................................................ 78
报警督办消息 ................................................................................ 79
平台报文消息 ................................................................................ 80
下行消息日志 ................................................................................ 80
上行消息日志 ................................................................................ 80
上行位置消息 ................................................................................ 81
用户管理操作说明 .................................................................................82
权限管理 .................................................................................... 82
业户管理 .................................................................................... 83
角色管理 .................................................................................... 85
用户管理 .................................................................................... 86
系统管理操作说明 .................................................................................87

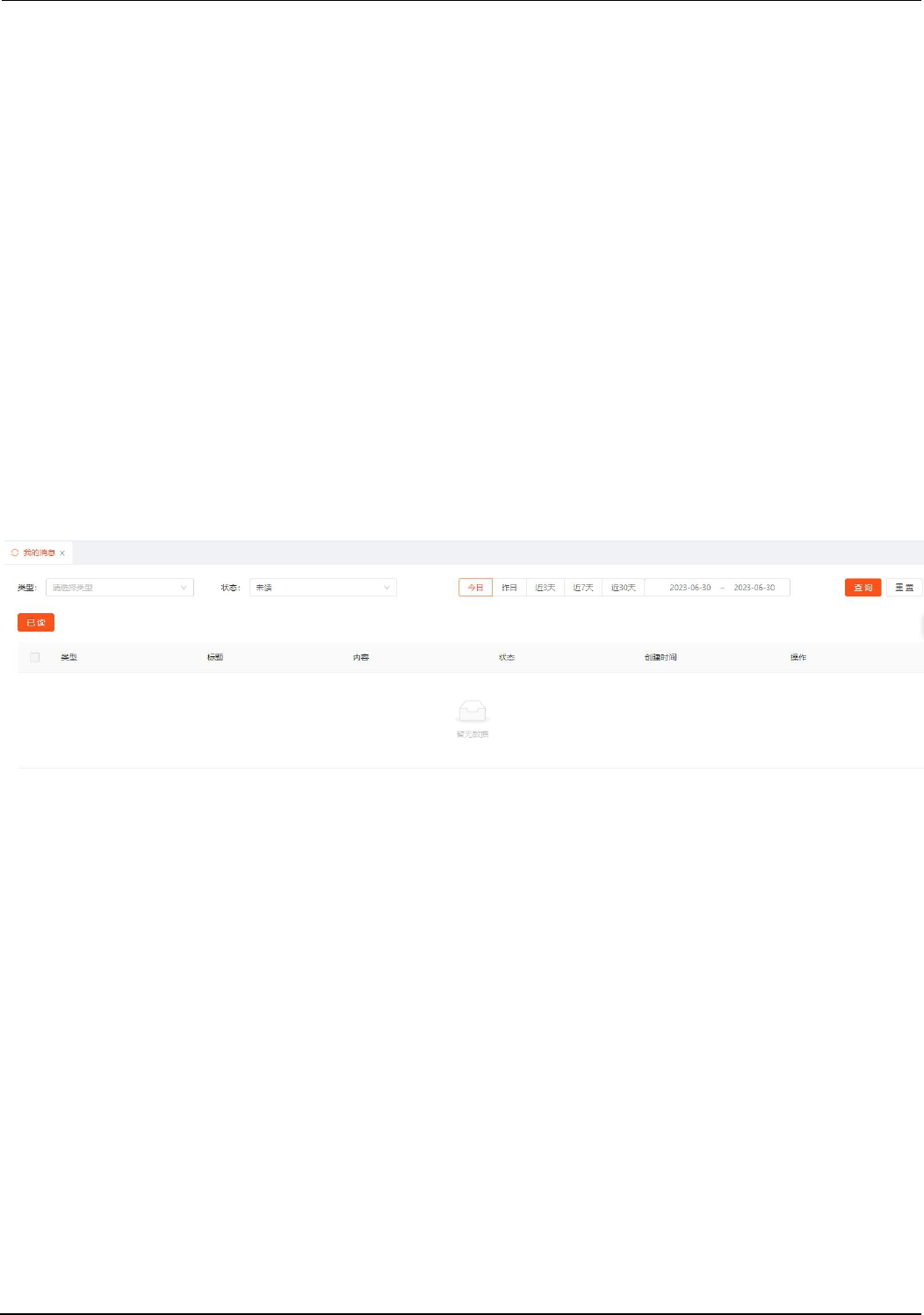

我的消息 .................................................................................... 87
上行消息日志 ................................................................................ 87
下行消息日志 ................................................................................ 88
上下线日志 .................................................................................. 89

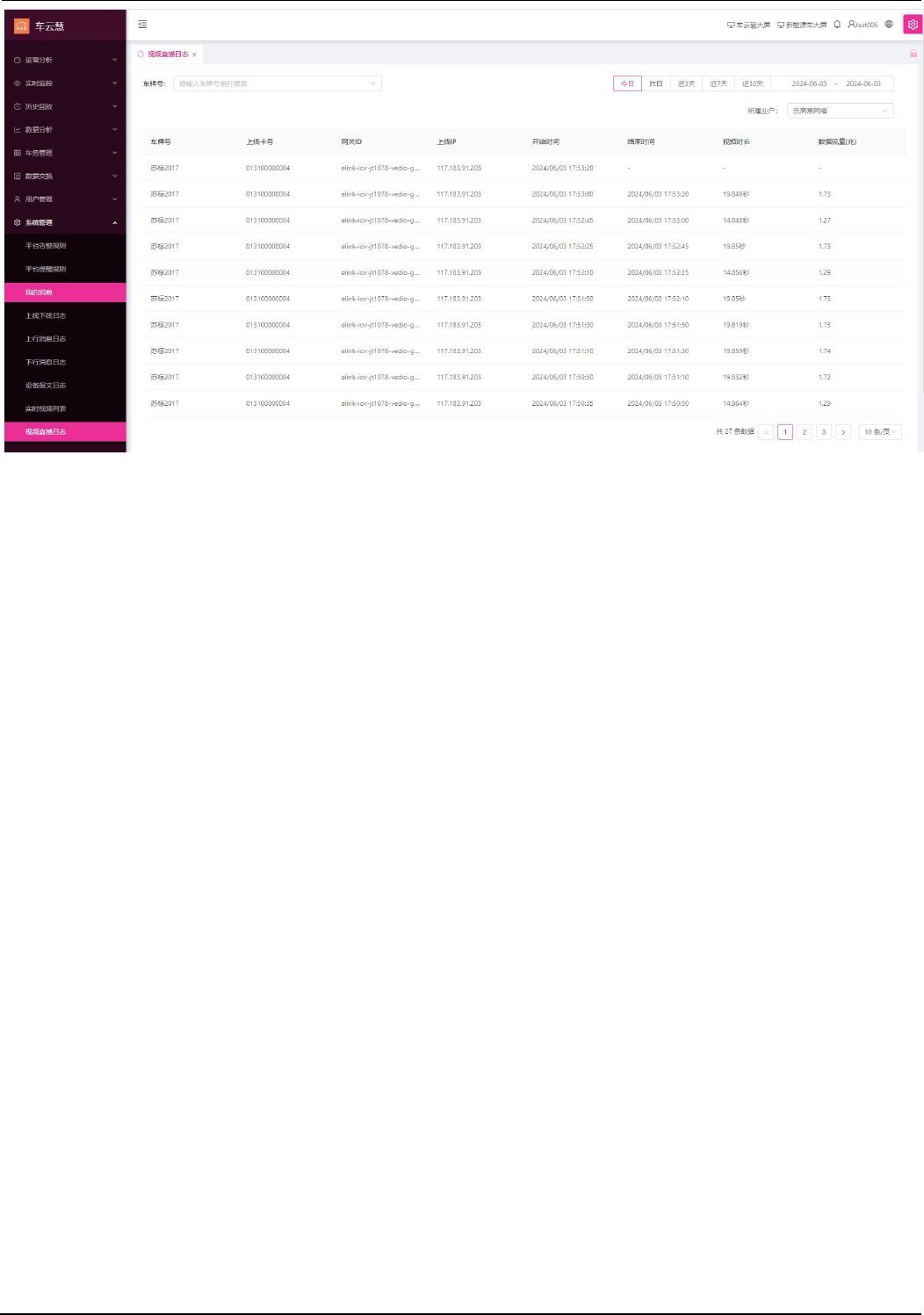

报文日志 .................................................................................... 89
平台软件使用向导

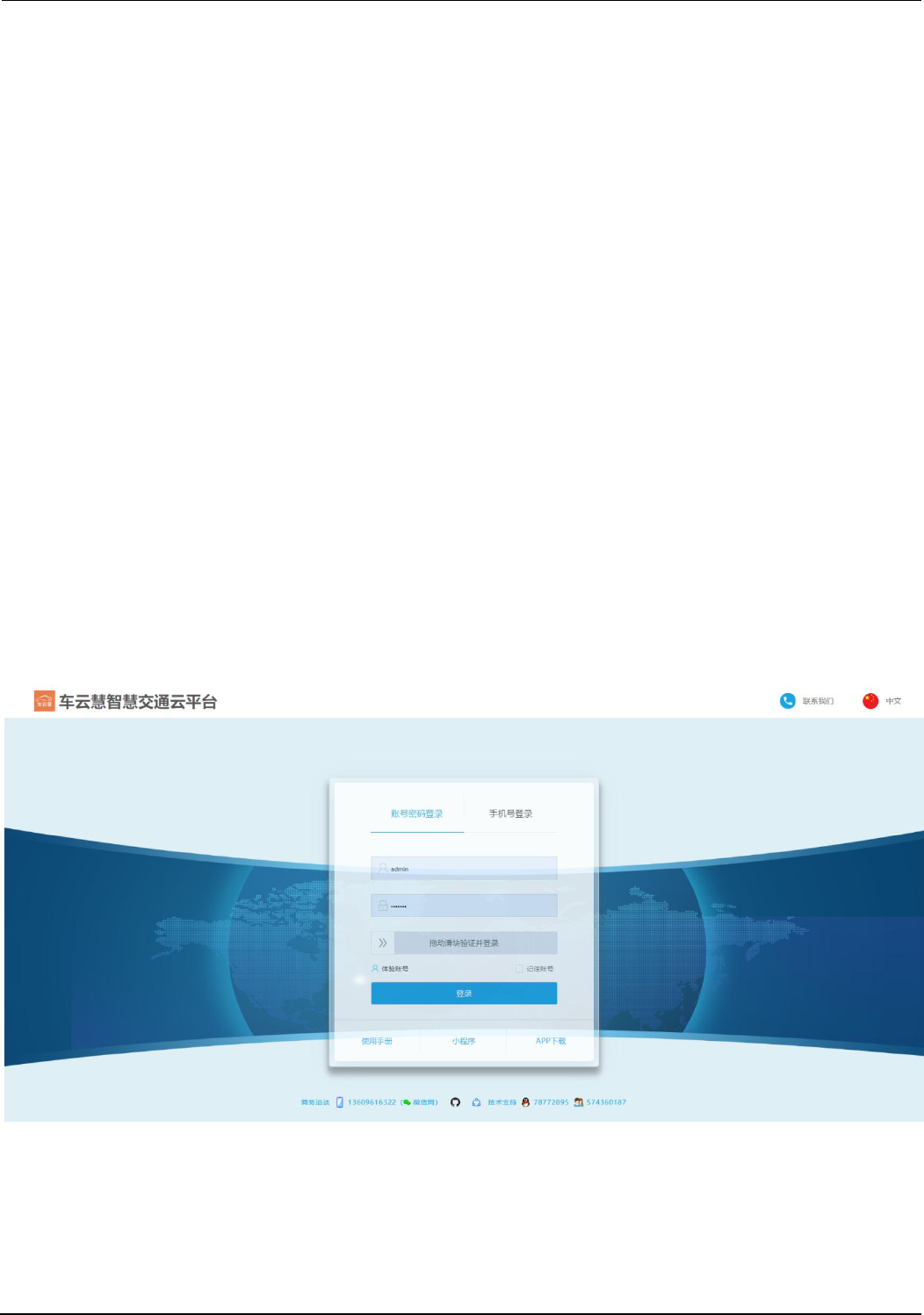

进入平台
公司内的系统管理员会通知使用者，访问什么网络地址，输入相应的账号的密码就可以进入车云
慧智慧交通云平台（以下简称管理平台），进入的方法如下：
打开一个浏览器窗口，平台不支持低版本的 IE 内核浏览器，支持的主流浏览器包括 IE11 以上、
谷歌、火狐、360 极速模式浏览器，推荐使用谷歌内核的浏览器访问系统。
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 5页，共 90页

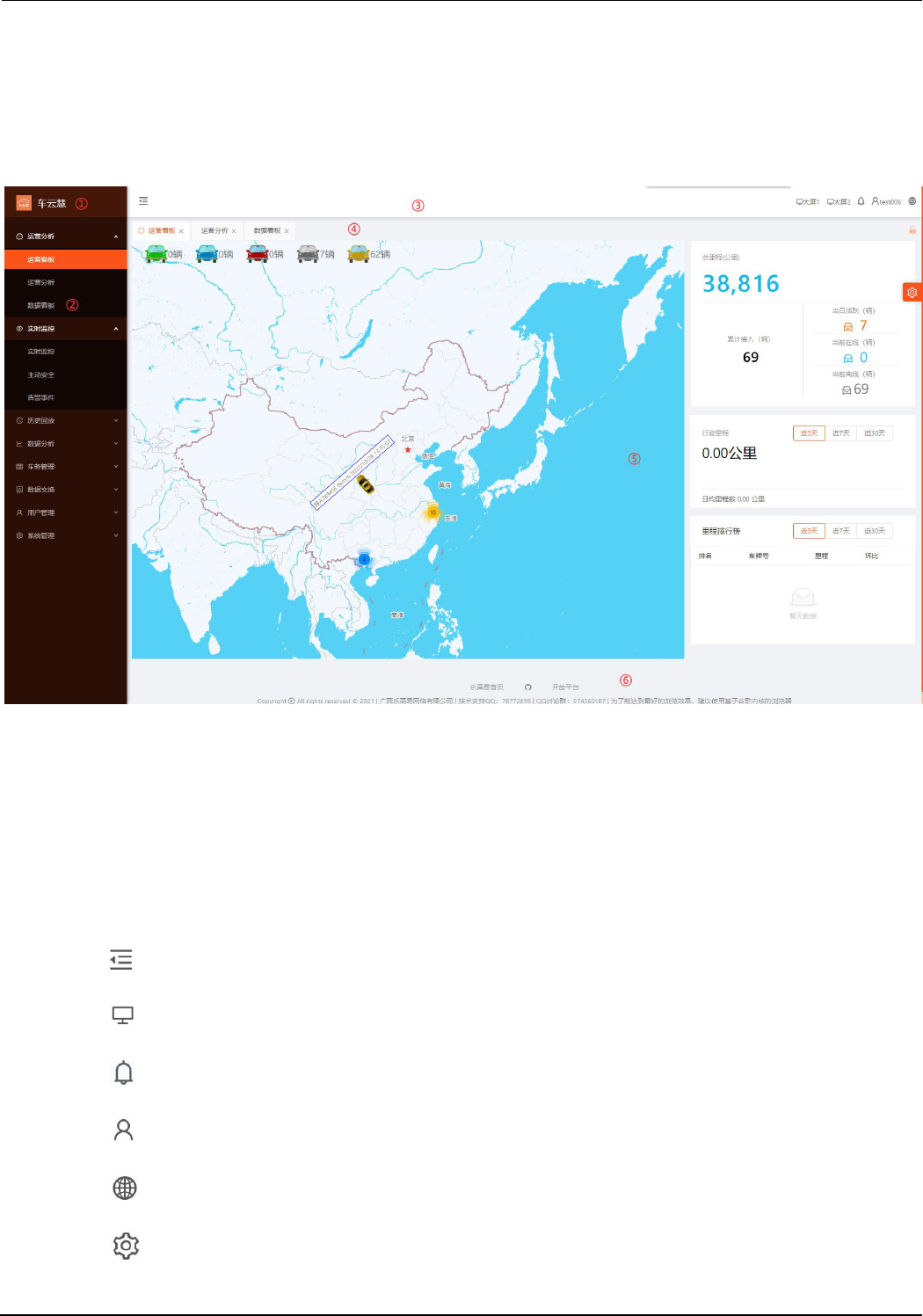

（图 1-2）
系统默认布局为侧边导航方式，即左边为导航区域，右边为内容区域，其中左边分为上下两部分
（系统 logo 以及导航菜单），右边分为上中下三部分（顶部导航、内容区域、页脚版本信息）
（1） 系统 logo：见图中“①”区域。
（2） 导航菜单：见图中“②”区域，点击一级菜单可展开二级菜单，点击二级菜单可进入对应的功能界面。
（3） 顶部导航：见图中“③和④”区域，其中“③”为顶部功能操作，“④”为页签导航。
：点击按钮可以收缩以及展开菜单；
：点击按钮可进去大屏界面；
：点击按钮可弹出系统消息列表；
：点击按钮可弹出用户操作菜单，包括修改密码以及退出系统；
：点击按钮可设置系统的界面语言；
：点击按钮可设置系统的界面布局，主题颜色等。
（4） 内容区域：见图中“⑤”区域
（5） 页脚版本信息：见图中“⑥”区域
常见问题及处理
（1）输入系统网络地址后，出现“找不到网页”的提示
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 6页，共 90页
系统的网络地址输入错误，请于系统管理员核对。
计算机网络故障，请于系统管理员联系。
（2）输入登录名和密码登陆后出现错误信息
因为使用者的浏览器安全级别设置太高，请修改为默认级别，在重新打开一个浏览器窗口登
陆。
（3）打开页面后出现页面错乱的问题
因为使用者的浏览器版本太低导致的，系统开发使用最新最稳定的技术开发，对一些比较旧
版本的浏览器不提供支持，请下载最新版的谷歌或者火狐浏览使用系统。
（4）车载设备如何接入平台
首先登录平台，录入设备信息以及车辆信息，详情参考《车务管理》章节。
录好车辆信息之后，根据车载设备厂家的指引手册，操作设备连接平台。
域名或 IP 地址： www.legaoyi.com/47.119.169.252
端口：
（1） JT/T808-2011/2013、JT/T1078、T/JSATL (苏标)：6030
（2） JT/T808-2019、T/GDRTA (粤标)：6032
（3） JT/T905-2014:6033
（4） G/BT32960:6034
连接方式：TCP 协议
重启车载设备，观察设备是否成功上线平台。
（5）车辆上线失败
检查录入平台的信息是否正确，包括上线卡号（SIM 卡号）、协议版本等信息；
检查车载设备的连接平台 ip、端口是否正确；
检查车载设备的手机流量卡是否有流量、是否已插好，能够正常联网。
（6）平台支持哪些协议？
JT/T808 2011《道路运输车辆卫星定位系统终端通信协议及数据格式》协议；
JT/T808 2013《道路运输车辆卫星定位系统北斗兼容车载终端通信协议技术规范》协议；
JT/T808 2019《道路运输车辆卫星定位系统终端通讯协议及数据格式》协议；
T/GDRTA 2020《道路运输车辆智能视频监控报警系统通讯协议规范》协议；
JT/T809 2011《道路运输车辆卫星定位系统平台数据交换》协议；
JT/T809 2019《道路运输车辆卫星定位系统平台数据交换》协议;
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 7页，共 90页
JT/T 1257.3 2019《营运货车能耗在线监测 第 3 部分：数据交换》协议;
JT/T 808 2015《城市公共汽电车车载智能服务终端与调度中心间数据通信协议》协议;
JT/T 1078《道路运输车辆卫星定位系统视频通信协议》协议;
(苏标)《道路运输车辆主动安全智能防控系统（通讯协议规范）》协议;
JT/T905 《出租汽车服务管理信息系统-数据交换与共享》协议;
GB/T 32960.3 2016《电动汽车远程服务与管理系统技术规范 第 3 部分：通讯协议及数据格
式》;
GB/T 19056-2003 汽车行驶记录仪国家标准;
GB/T 19056-2012 汽车行驶记录仪国家标准;
GB/T 19056-2021 汽车行驶记录仪国家标。
大屏功能操作说明
使用者点击顶部导航栏中的“车云慧监控大屏”可进入车云慧监控大屏主界面。大屏监控界面分
为上下两个区域：
（1） 导航栏： 大屏其他功能模块的入口地址以及快捷工具栏，点击可进入对应的大屏功能界面；
（2） 数据展现区：以图表形式展现各项统计数据。
实时监控
使用者点击导航栏中的“实时监控”菜单可进入功能界面，界面功能主要分为四大块，见下图（图
2-1）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 8页，共 90页

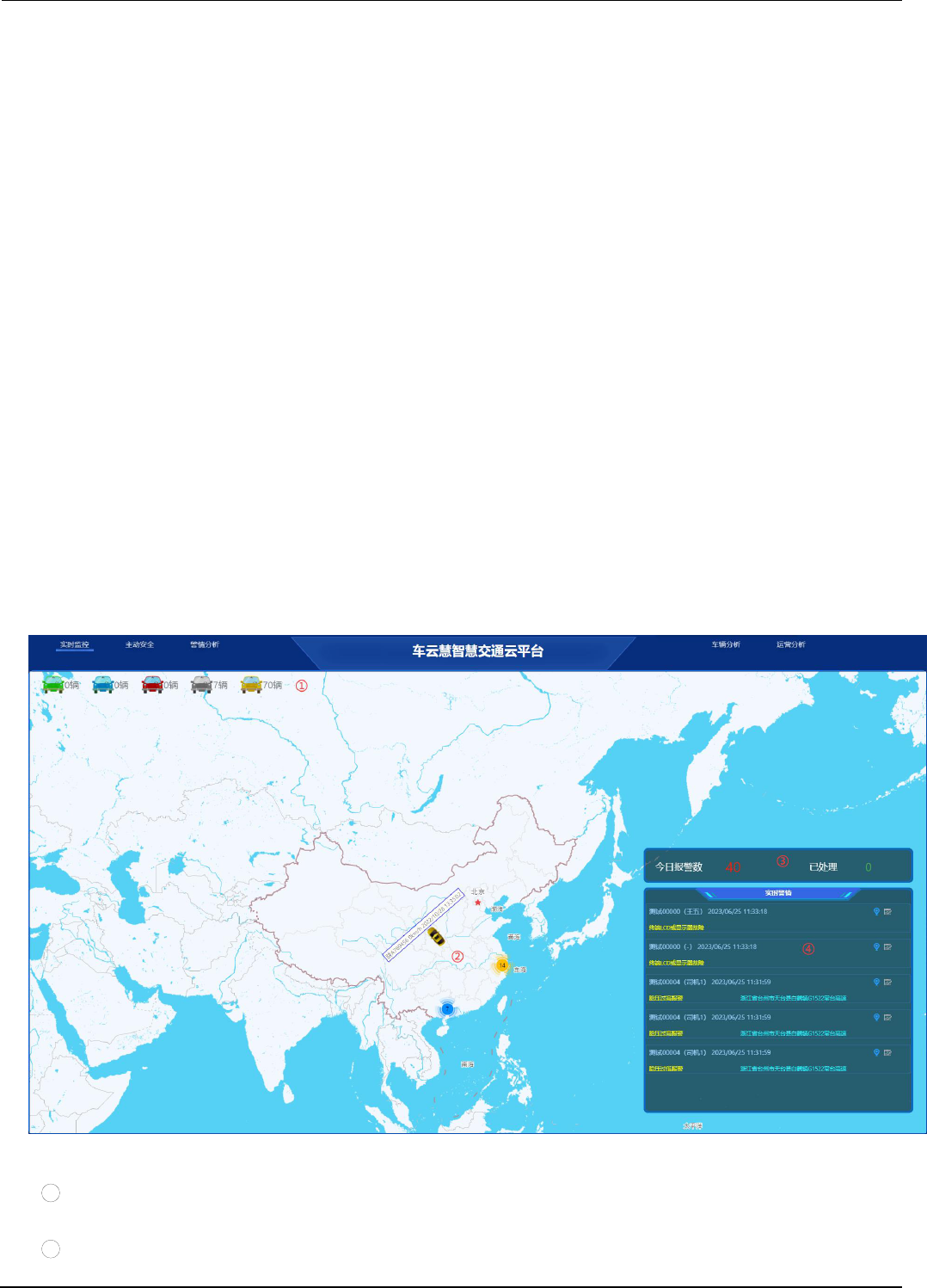

图 2-1
1 车辆状态统计：绿色表示行驶中，蓝色表示静止，红色表示熄火，灰色表示离线，黄色表示无信号（设备
长时间未上线）；
2 车辆实时位置：默认聚合展现车辆当前分布情况，点击集合点可展开显示车辆实时位置；
3 今日报警统计：包含今日报警数以及已处理报警数；
4 实时报警列表：动态展现系统中未处理的实时报警信息
：点击定位按钮地图中定位报警位置；

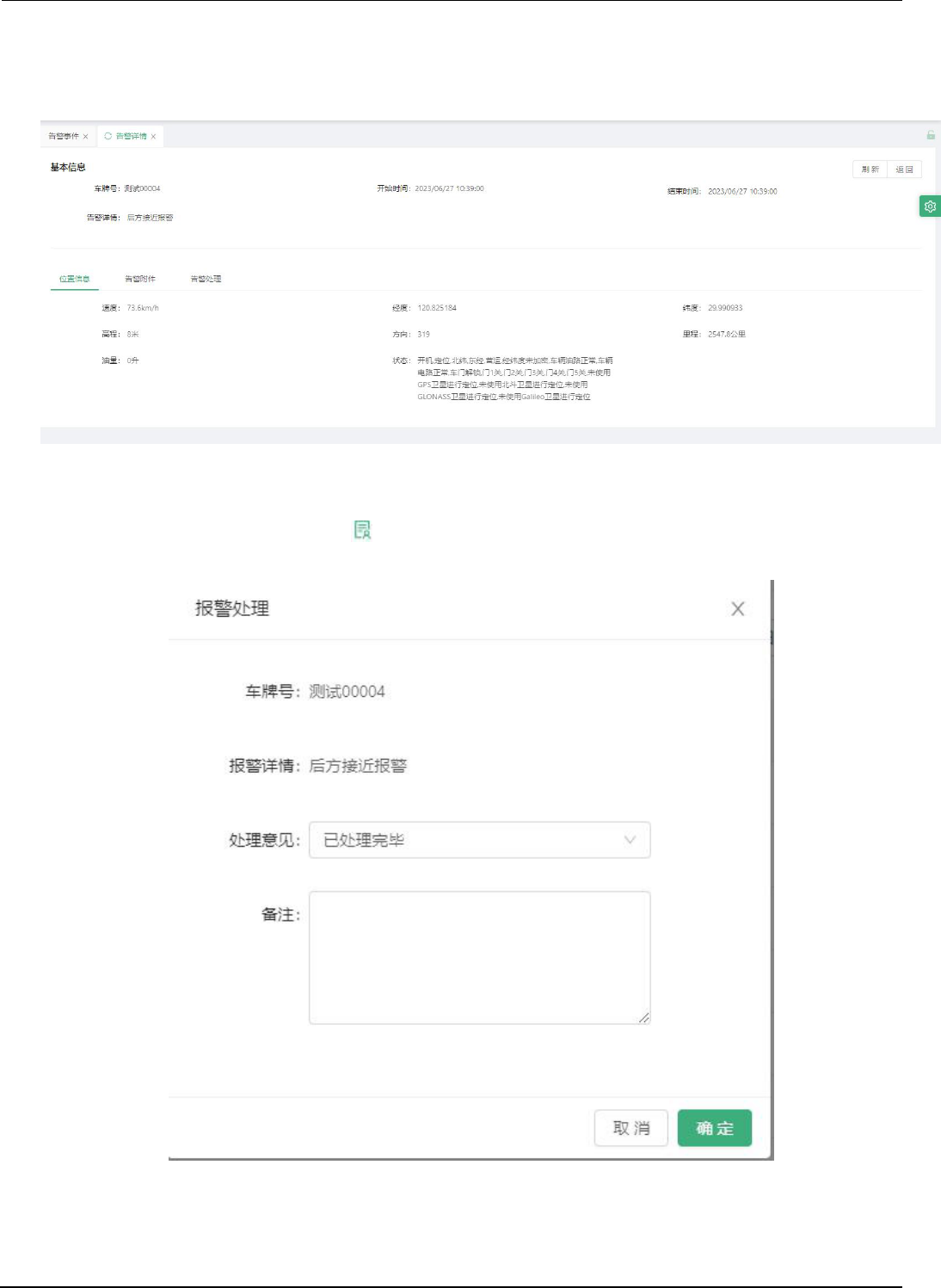

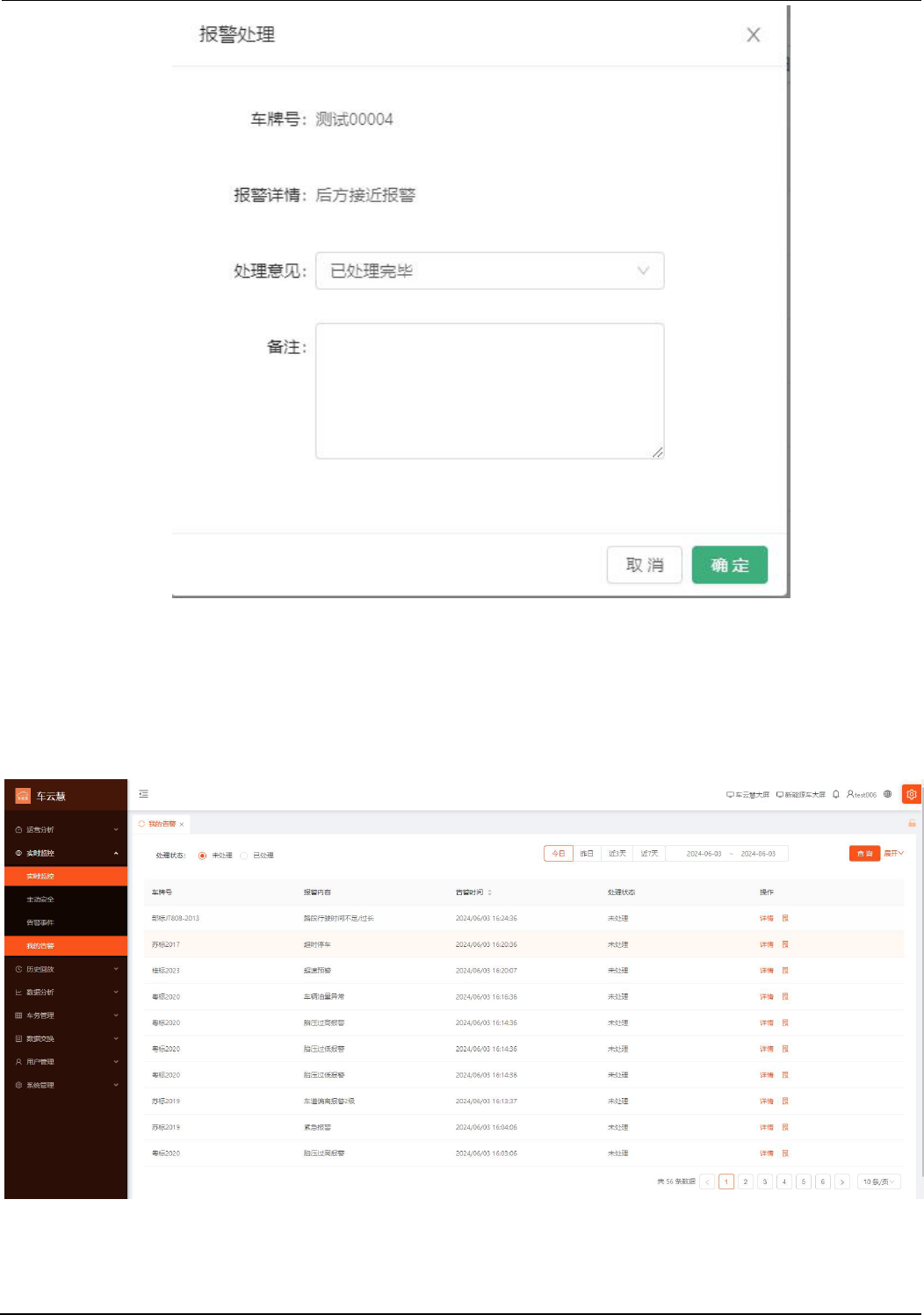

：点击编辑按钮可弹出报警处理信息框，可对报警进行处理。

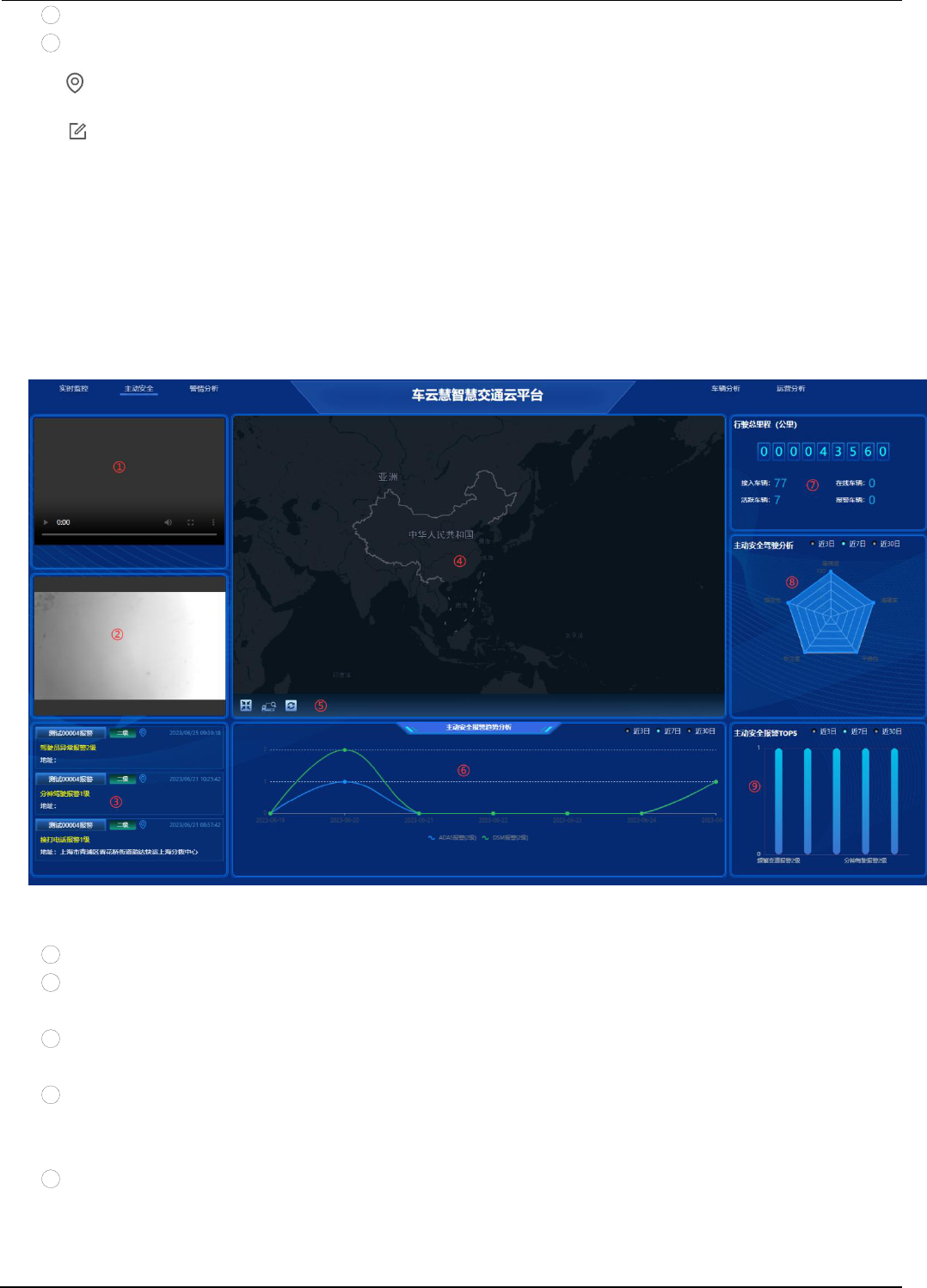

主动安全
使用者点击导航栏中的“主动安全”菜单可进入功能界面，界面功能主要分为九大块，见下图（图
2-2）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 9页，共 90页
图 2-2
1 实时视频：播放指定车辆的实时视频
2 报警视频：循环滚动播放主动安全报警上传的报警视频附件；
3 实时报警列表：滚动展现实时的主动安全报警列表，点击列表中的“定位”按钮可在地图中查看车辆的报
警位置；
4 报警车辆位置分布图：以聚合形式展现主动安全报警车辆的当前位置，点击地图中的车辆图标，可弹出车
辆的位置信息以及操作导航对话框；
5 操作导航区：包括全屏、车辆信息检索、复原按钮；
全屏：点击按钮界面进入全屏模式；
车辆信息检索：点击按钮，区域⑧切换为车辆列表模式，可对车辆进行查询，查看车辆的实时位置、
历史轨迹；
复原：点击按钮区域⑧恢复默认展现功能界面；
6 报警趋势分析图：ADAS 以及 DSM 二级报警“近 3 天”、“近 7 天”、“近 30 天”的报警数量趋势图；
7 车辆概况统计：车辆概况统计信息；
8 安全驾驶分析图：以雷达图方式分析当前车辆的驾驶行为评分；
9 报警数 TOP5：以柱状图方式展现“近 3 天”、“近 7 天”、“近 30 天”的主动报警数量排行前五的报警类型。

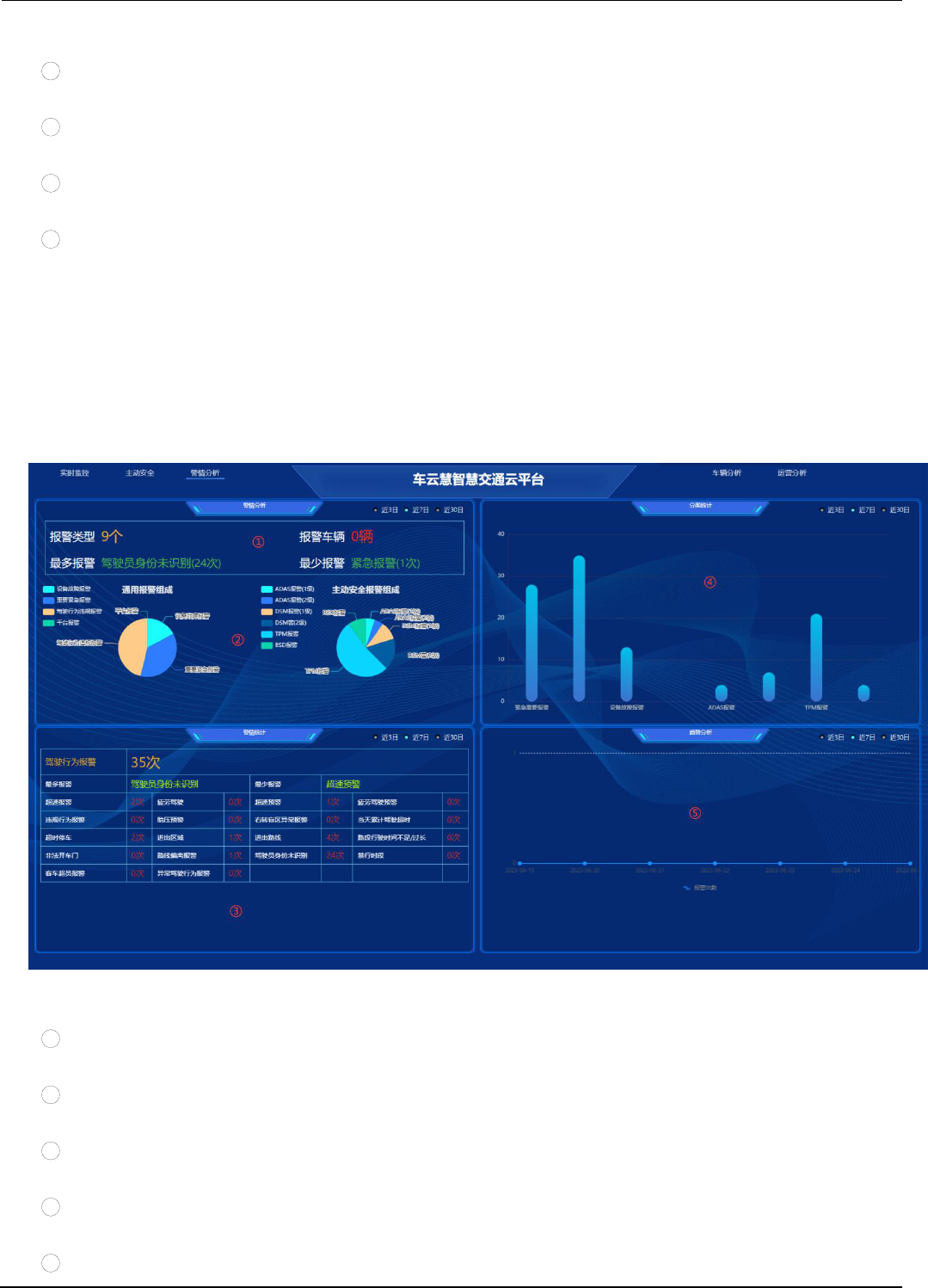

警情分析
使用者点击导航栏中的“警情分析”菜单可进入功能界面，界面功能主要分为⑤大块，见下图（图
2-3）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 10页，共 90页
图 2-3
1 警情概况统计：统计“近 3 天”、“近 7 天”、“近 30 天”当前系统的警情概况；
2 警情分类分析：以饼图方式分析“近 3 天”、“近 7 天”、“近 30 天”通用报警以及主动安全报警分类组成
百分百；
3 警情统计：以表格方式分类统计“近 3 天”、“近 7 天”、“近 30 天”不同报警类型的报警数量；
4 分类统计：以柱状图方式统计“近 3 天”、“近 7 天”、“近 30 天”不同报警分类的报警数量；
5 趋势统计：以折线图方式按天分析“近 3 天”、“近 7 天”、“近 30 天”总报警数量的趋势。
车辆分析

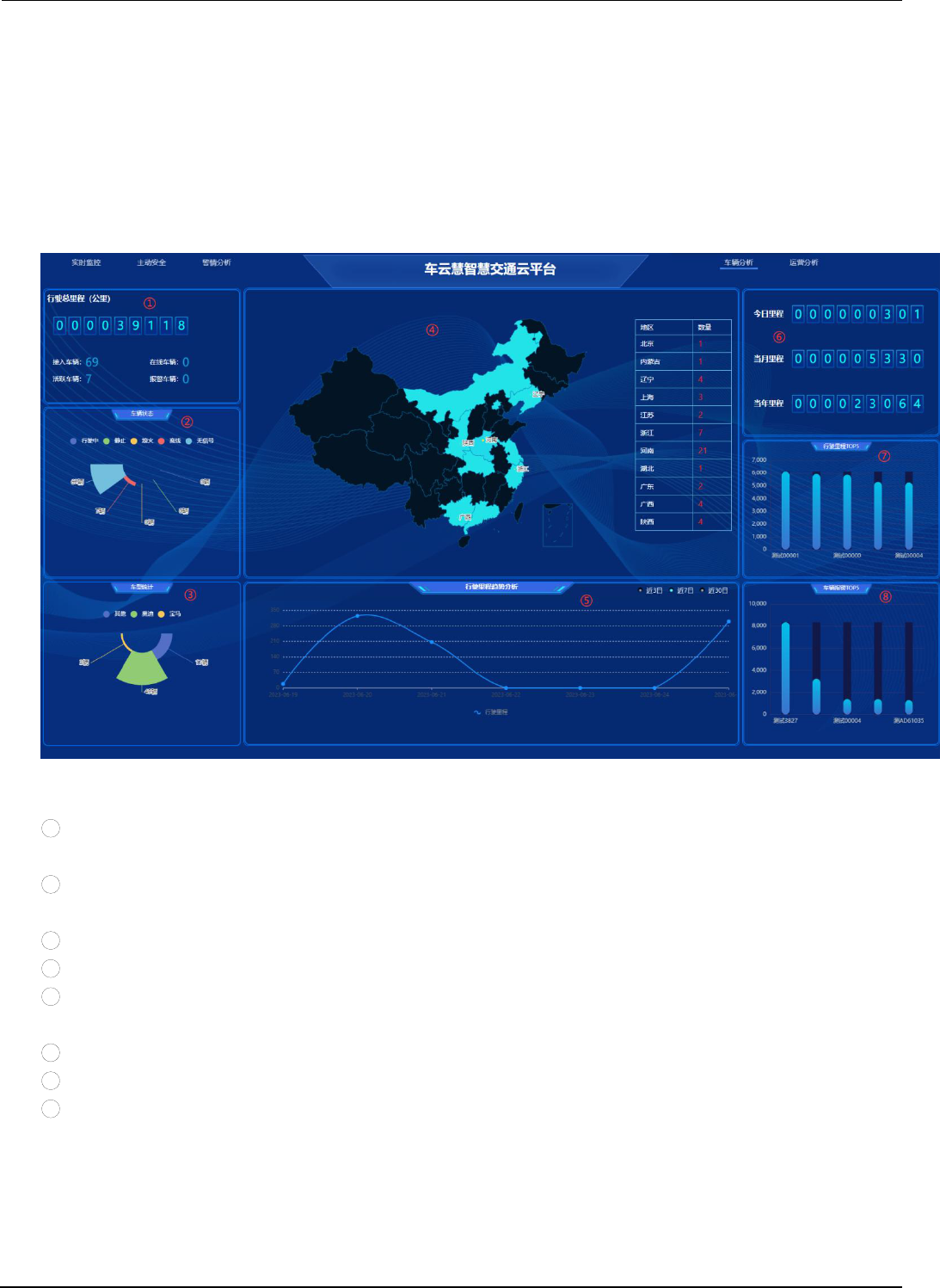

使用者点击导航栏中的“车辆分析”菜单可进入功能界面，界面功能主要分为八大块，见下图（图
2-4）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 11页，共 90页
图 2-4
1 车辆概况统计：统计当前系统的车辆概况；
2 车辆状态统计：以饼图方式按车辆状态分类统计车辆数量；
3 车型统计：以饼图方式按车型统计车辆数量；
4 车辆分布图：按当前车辆所在的位置统计分布在各个省份的车辆数量；
5 行驶里程趋势统计：以折线图方式按天分析“近 3 天”、“近 7 天”、“近 30 天”车辆行驶里程的趋势；
6 行驶里程概况统计：统计今日、当月、当年车辆的总行驶里程数；
7 行驶里程 TOP5：以柱状图方式展现系统中行驶总里程排行前五的车辆；
8 车辆报警 TOP5：以柱状图方式展现系统中车辆报警总数排行前五的车辆。
运营分析

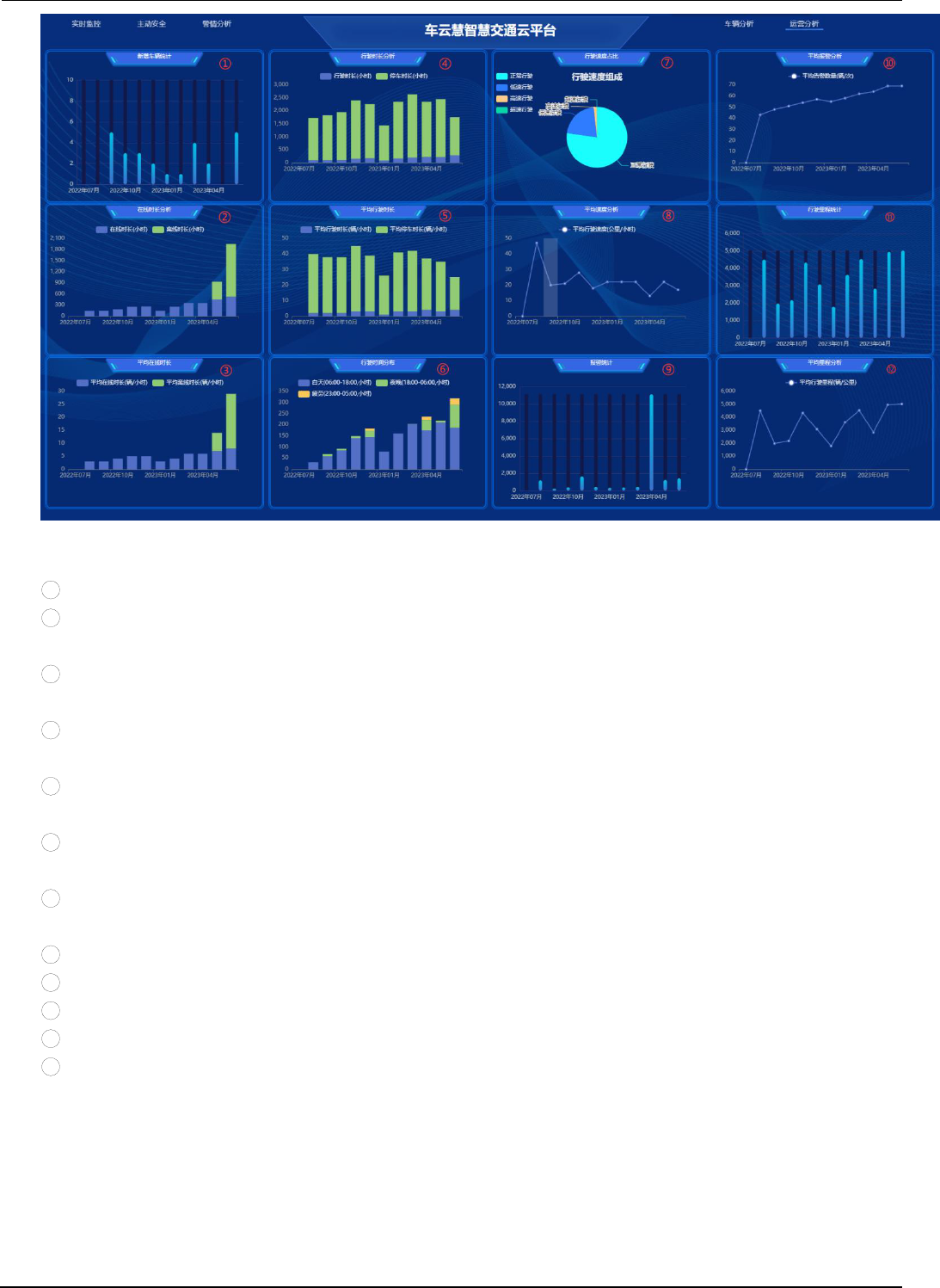

使用者点击导航栏中的“运营分析”菜单可进入功能界面，界面功能主要分为十二大块，见下图
（图 2-5）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 12页，共 90页
图 2-5
1 新增车辆统计：以柱状图方式按月统计过去 12 个月内每个月新增的车辆数；
2 在线时长分析：以柱状图方式按月统计过去 12 个月内每个月车辆的在线时长以及离线时长；
3 平均在线时长：以柱状图方式按月统计过去 12 个月内每个月每辆车的平均在线时长以及平均离线时长；
4 行驶时长分析：以柱状图方式按月统计过去 12 个月内每个月车辆的行驶时长以及停车时长；
5 平均行驶时长：以柱状图方式按月统计过去 12 个月内每个月每辆车的平均行驶时长以及平均停车时长；
6 行驶时间分布：以柱状图方式按月统计过去 12 个月内每个月白天、夜晚、疲劳时段的行驶时长；
7 行驶速度占比：以饼图方式统计过去 12 个月内低速、正常、高速、超速行驶各个速度范围段内行驶时长
的占比；
8 平均速度分析：以折线图方式分析过去 12 个月内车辆每个月的平均行驶速度；
9 报警统计：以柱状图方式按月统计过去 12 个月内每个月发生的报警数；
10 平均报警分析：以折线图方式分析过去 12 个月内每个月每辆车的平均报警数；
11 行驶里程统计：以柱状图方式按月统计过去 12 个月内每个月行驶里程；
12 平均行驶里程：以折线图方式分析过去 12 个月内每个月每辆车的平均行驶里程。
运营分析操作说明
使用者点击一级导航菜单栏中的“运营分析”菜单，可展开运营看板的二级菜单，点击对应的菜
单项可进入对应的功能界面。
运营看板
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 13页，共 90页

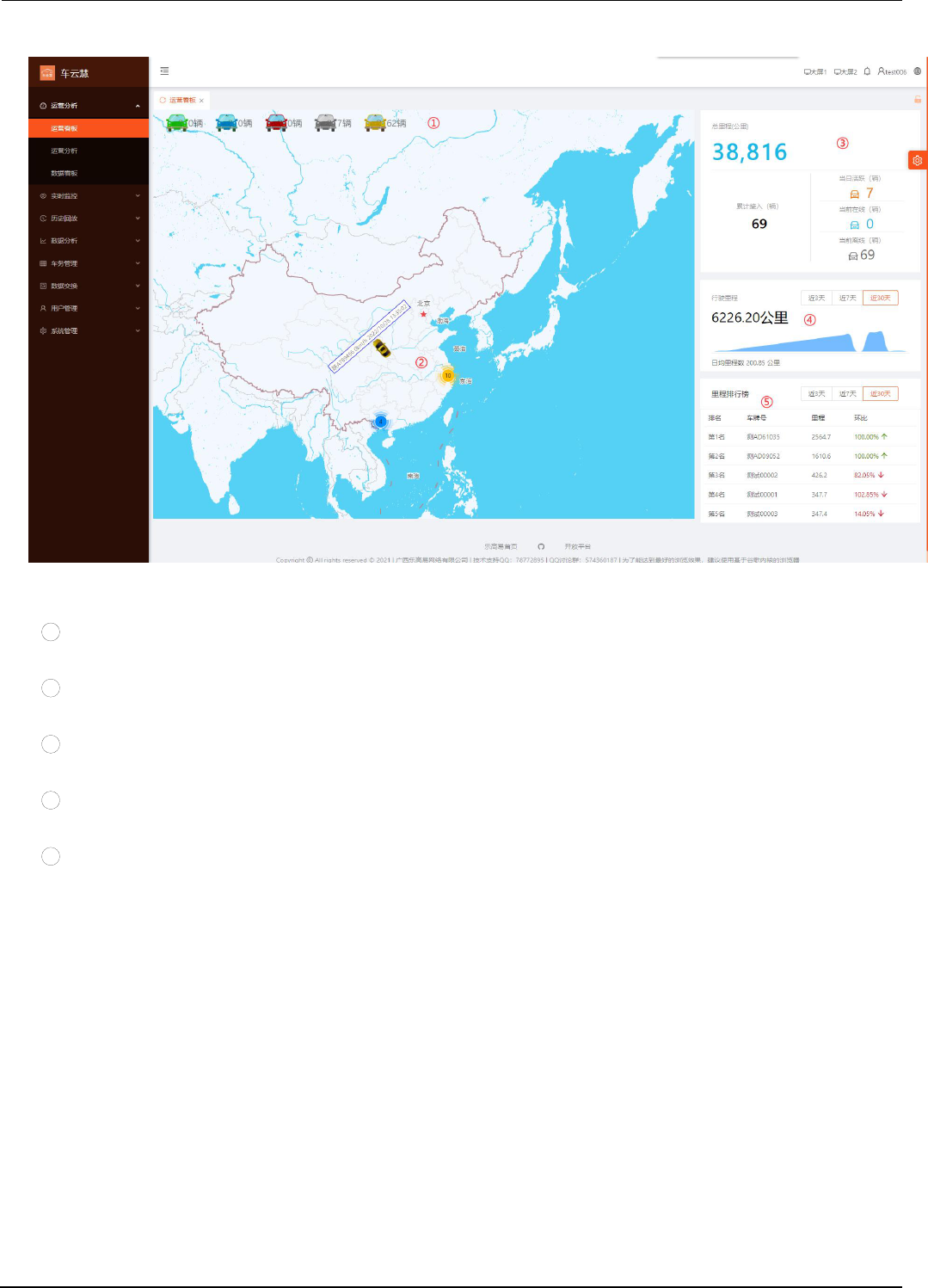

使用者点击导航栏中的“运营看板”菜单可进入功能界面，界面功能主要分为五大块，见下图（图
3-1）所示：
图 3-1
1 车辆状态统计：绿色表示行驶中，蓝色表示静止，红色表示熄火，灰色表示离线，黄色表示无信号（设备
长时间未上线）；
2 车辆实时位置：默认聚合展现车辆当前分布情况，点击集合点可展开显示车辆实时位置；
3 车辆概况统计：统计系统的车辆总行驶里程、接入车辆、当日活跃车辆、在线车辆、离线车辆；
4 行驶里程分析：以折线图方式按天分析“近 3 天”、“近 7 天”、“近 30 天”车辆行驶里程的趋势；
5 里程排行榜：统计“近 3 天”、“近 7 天”、“近 30 天”总行驶里程排行前五的车辆。
运营分析

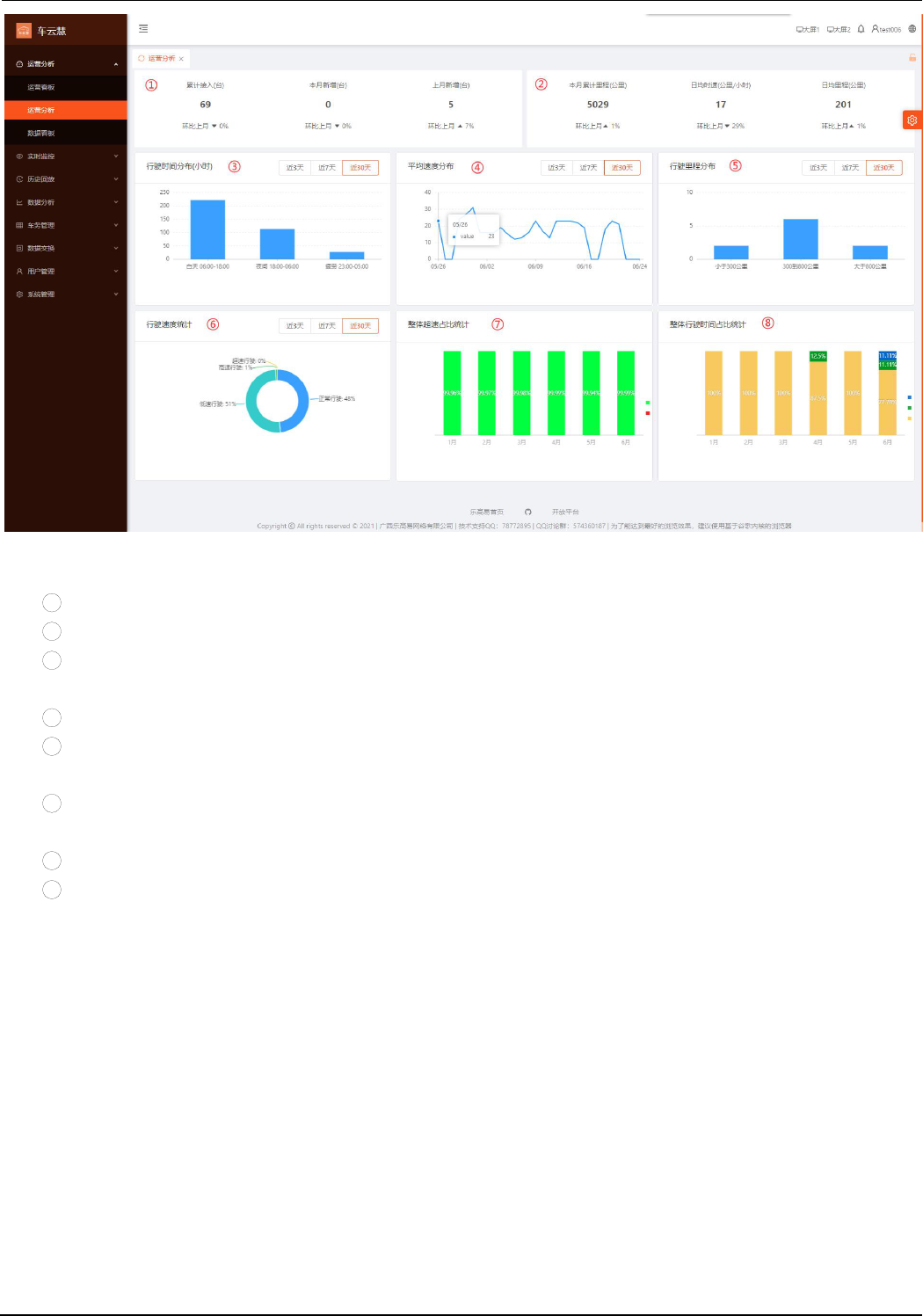

使用者点击导航栏中的“运营分析”菜单可进入功能界面，界面功能主要分为八大块，见下图（图
3-2）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 14页，共 90页
图 3-2
1 车辆接入统计：统计累计接入车辆数、本月新增车辆数、上月新增车辆数；
2 行驶里程统计：统计车辆的本月累计里程、日均时速、日均里程；
3 行驶时间分布：以柱状图方式统计“近 3 天”、“近 7 天”、“近 30 天”内白天、夜晚、疲劳各个时段内的
行驶时长；
4 平均速度分布：以折线图方式按天统计“近 3 天”、“近 7 天”、“近 30 天”内车辆行驶的平均速度；
5
行驶里程分布
：统计“近 3 天”、“近 7 天”、“近 30 天”总行驶里程在“小于 300 公里”、“300 到 800 公
里”、“大于 800 公里”不同范围内的车辆数。
6 行驶速度统计：以饼图方式统计“近 3 天”、“近 7 天”、“近 30 天”内低速、正常、高速、超速行驶各个
速度范围段内行驶时长的占比；
7 整体超速占比统计：以柱状图方式按月统计本年度内正常行驶与超速行驶的时间占比
8 整体行驶时间占比统计：以柱状图方式按月统计本年度内“小于 60 小时”、“60 到 120 小时”、“大于 120
小时”各个时间范围内的行驶时间占比。
数据看板

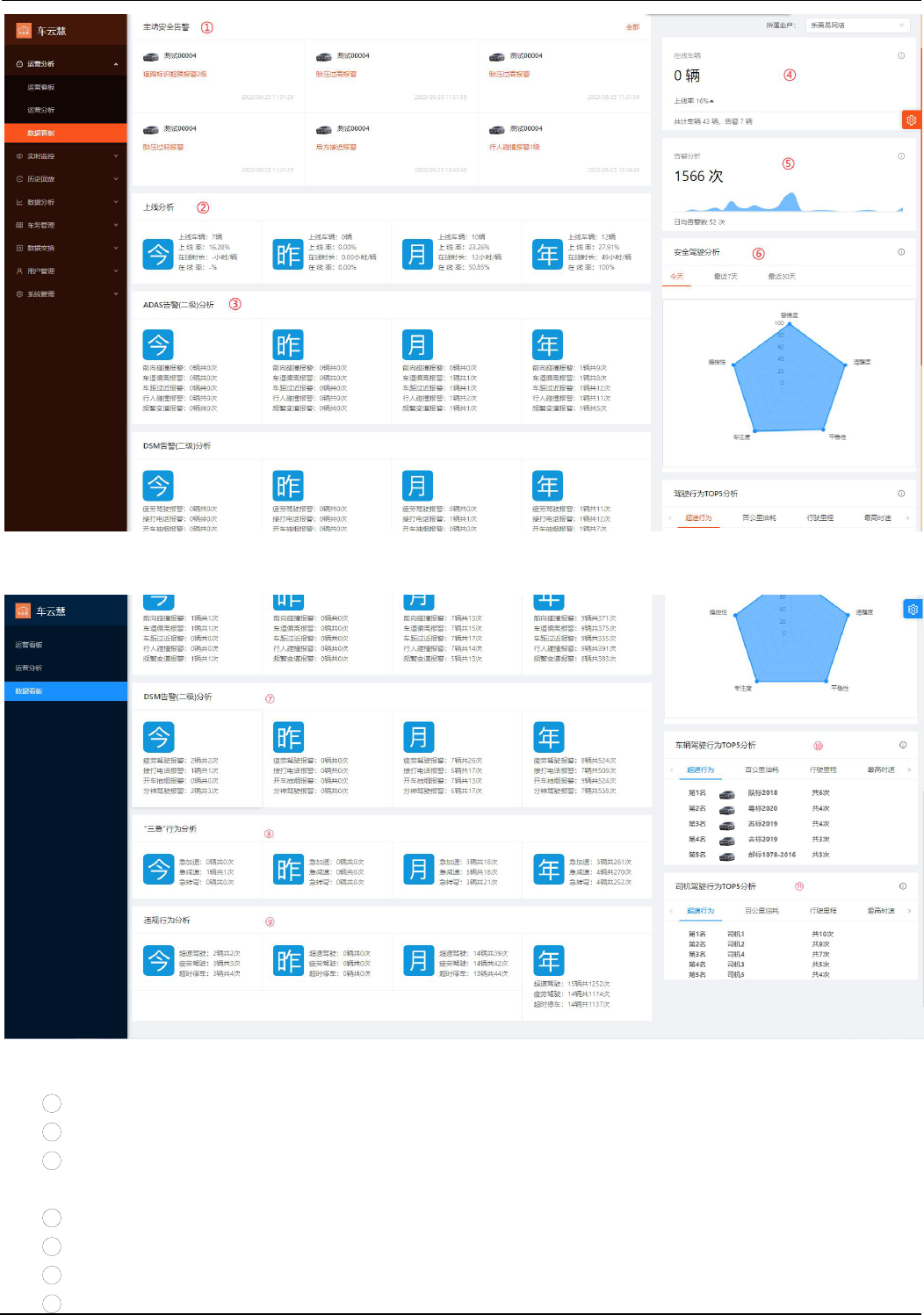

使用者点击导航栏中的“数据看板”菜单可进入功能界面，界面功能主要分为五大块，见下
图（图 3-3）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 15页，共 90页
图 3-3
1 主动安全告警：今日未处理的最新六条主动安全告警列表；
2 上线分析：统计今天、昨天、当月、当年的上线车辆数、上线率、在线时长、在线率；
3 ADAS 告警(二级)分析：统计今天、昨天、当月、当年的发生各类 ADAS 二级告警的车辆数以及告警数；
4 在线车辆分析：统计系统的车辆数，当前在线车辆数以及今天上线率；
5 告警分析：以折线图方式按天统计过去 30 天内每天车辆告警总数；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 16页，共 90页

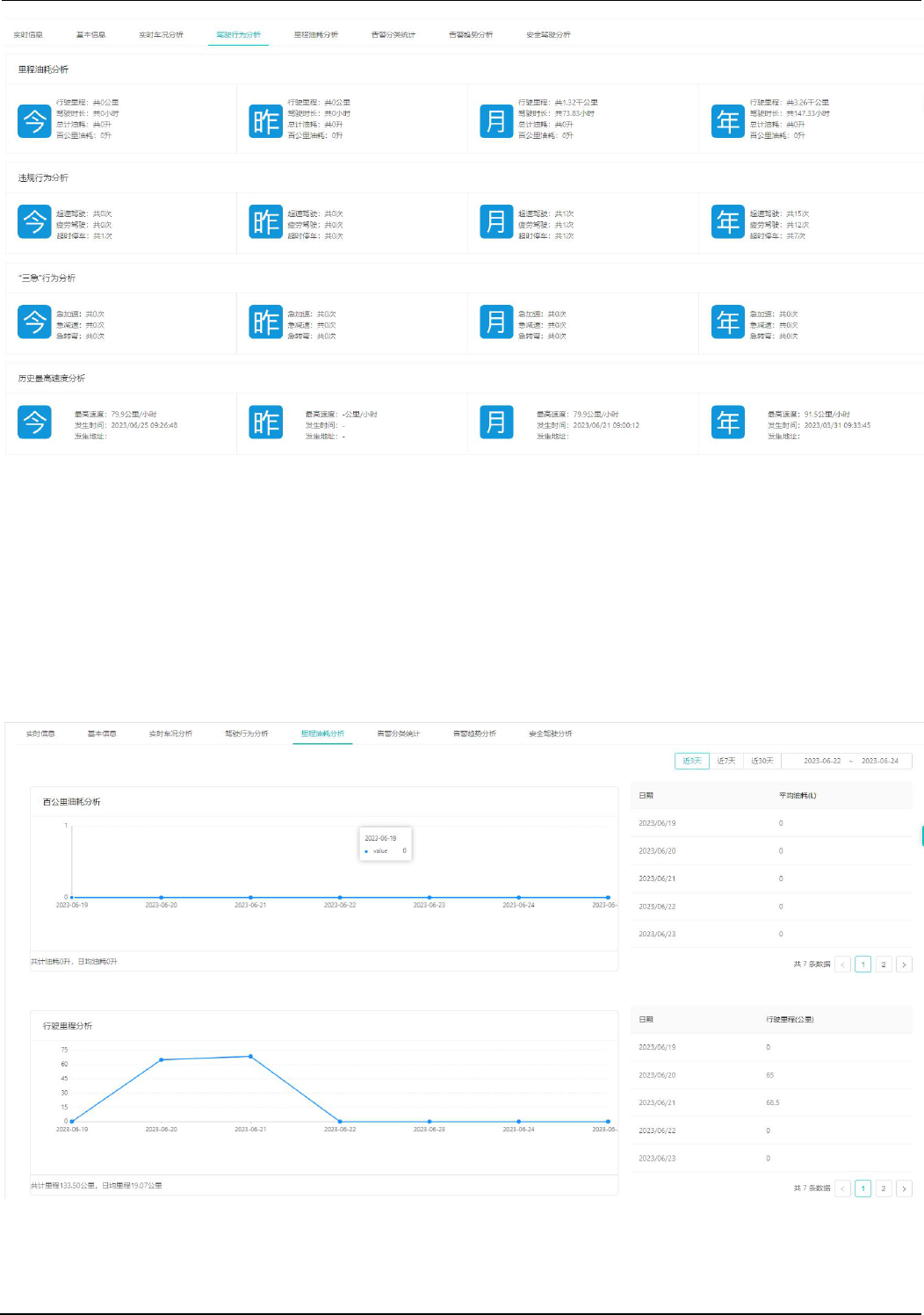

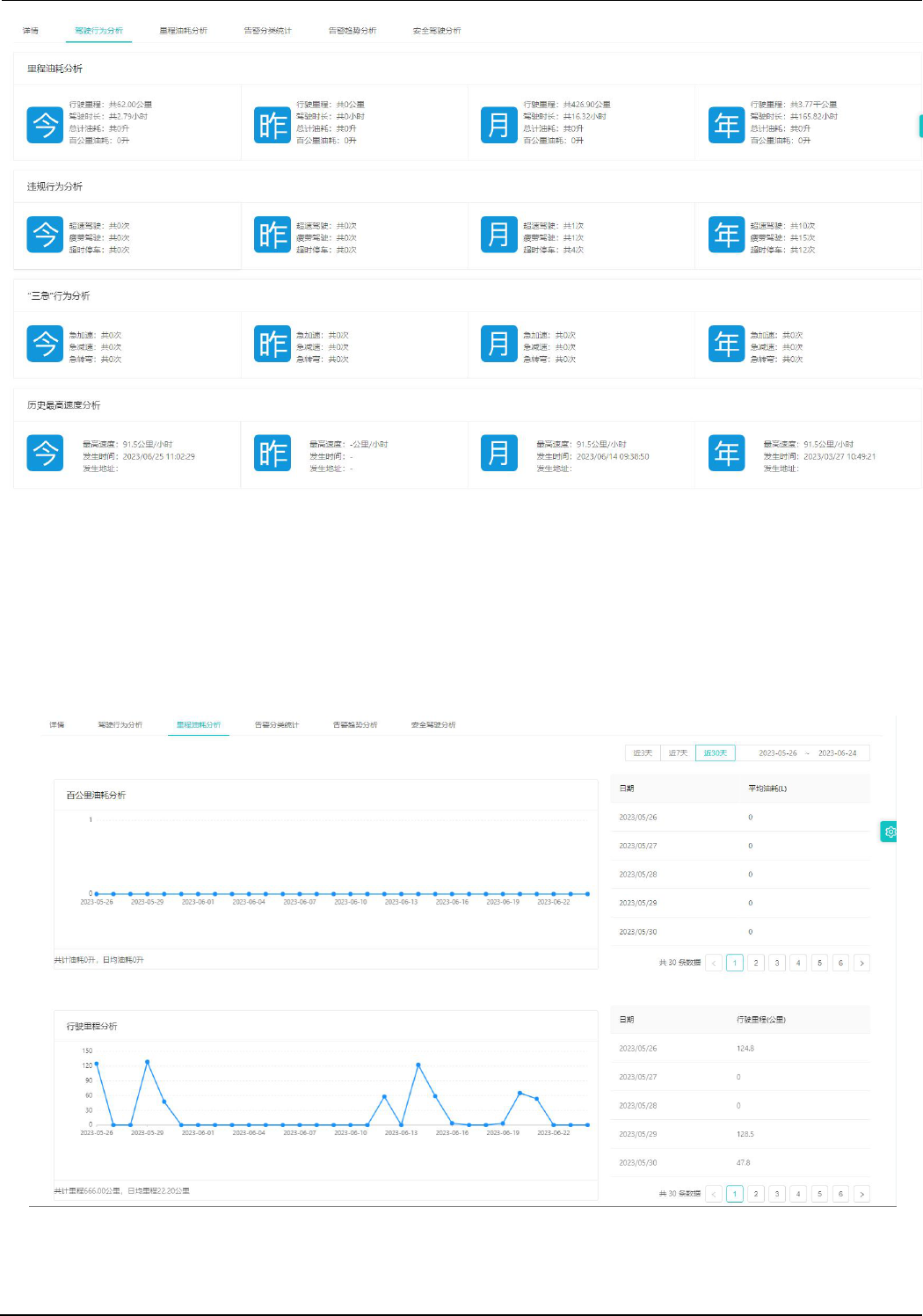

6 安全驾驶分析：以雷达图方式分析“近 3 天”、“近 7 天”、“近 30 天”车辆的驾驶行为评分；
7 DSM 告警(二级)分析：统计今天、昨天、当月、当年的发生各类 DSM 二级告警的车辆数以及告警数；
8 “三急”行为分析：统计今天、昨天、当月、当年的发生的急加速、急减速、急转弯告警的车辆数以及告
警数；
9 违规行为分析：统计今天、昨天、当月、当年的发生的超速驾驶、疲劳驾驶、超时停车告警的车辆数以及
告警数；
10 驾驶行为 TOP5 分析：分别统计当月车辆的超速行为、百公里油耗、行驶里程、最高时速、三急行为排行
前五的车辆。
实时监控操作说明
使用者点击一级导航菜单栏中的“实时监控”菜单，可展开实时监控的二级菜单，点击对应的菜
单项可进入对应的功能界面。
实时监控
使用者点击导航栏中的“实时监控”菜单可进入功能界面，界面功能主要分为地图模式以及视频
模式。

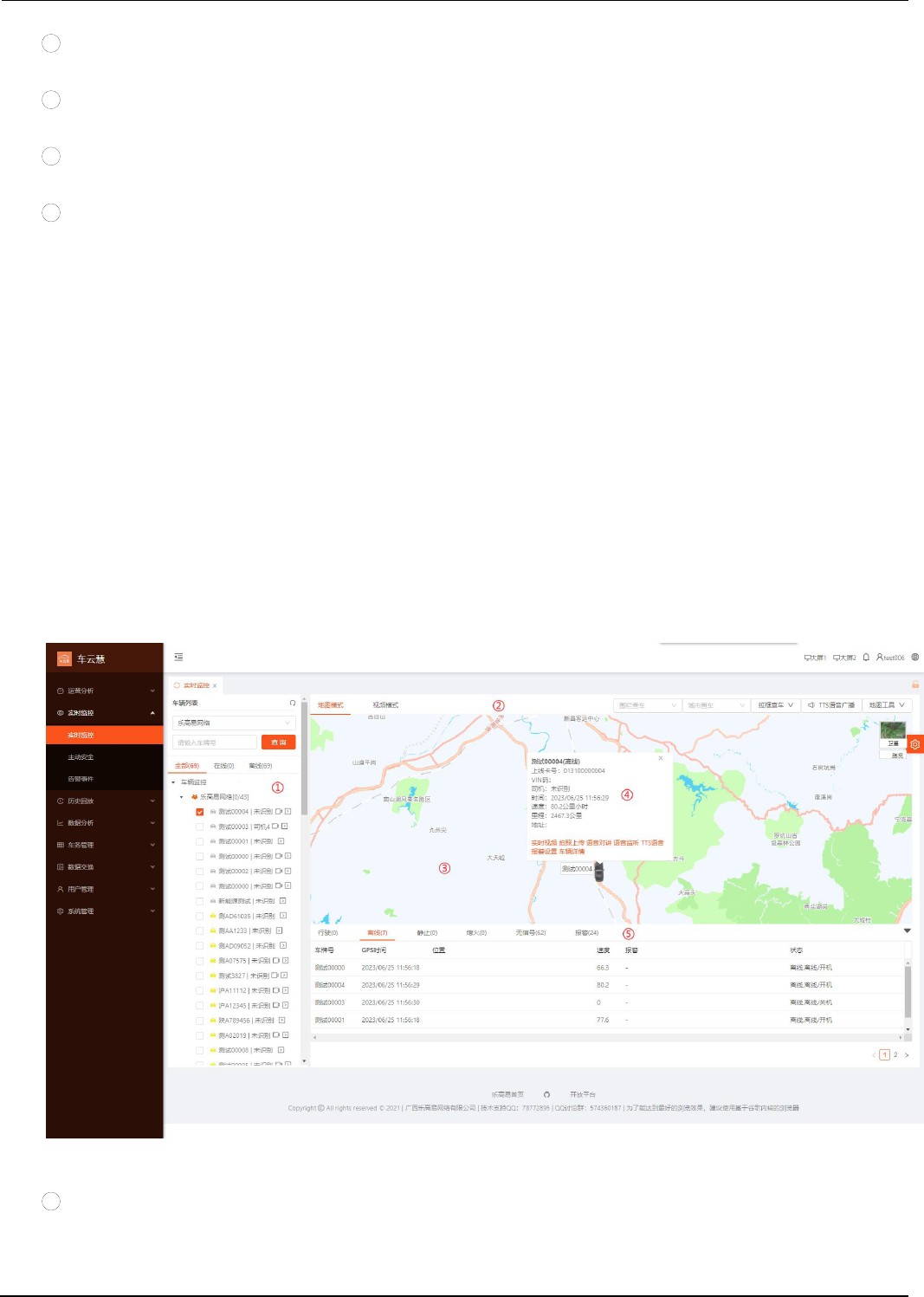

一、地图模式见下图（图 4-1）所示：
图 4-1
1 车辆列表：以树形方式展现车辆列表，支持按业户，车牌号模糊、在线状态查询；
标签页：点击车辆树顶部的标签页切换展示全部、在线、离线车辆；
展开/收缩节点：点击车辆树的父节点可展开/收缩对应的子节点；
多选框：点击选中车辆节点前面的多选框，可在地图中显示车辆当前的位置，取消选中则取消地图中
显示车辆；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 17页，共 90页

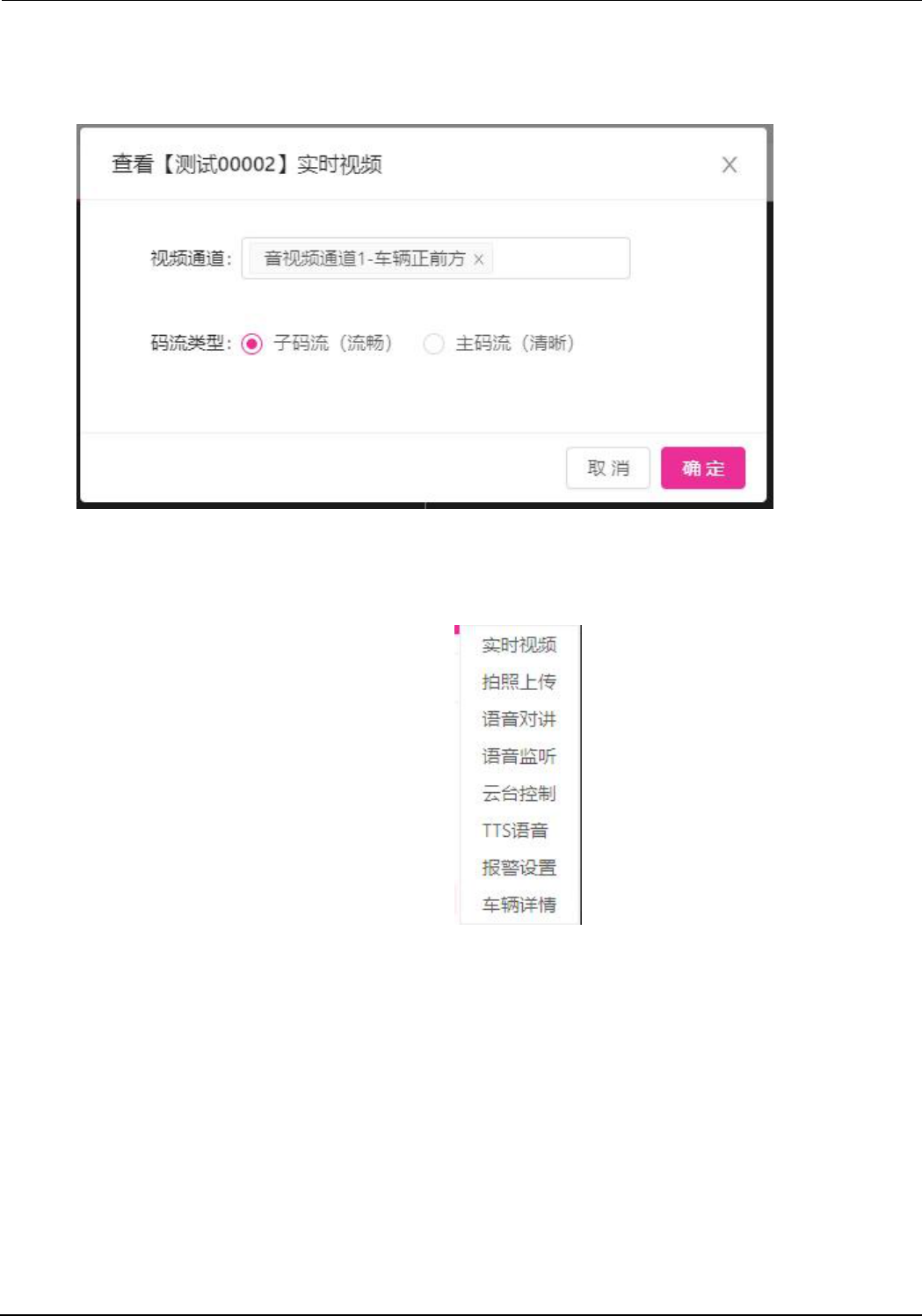

视频按钮：点击车辆节点中的“视频”按钮可弹出实时视频指令对话框，选择车辆的视频通道以及码
流类型（若车辆信号不好，使用子码流可使得视频更流畅）后，点击确定可下发指令到指定的车载设备（设
备必须在线才能下发指令）开启车辆实时视频监控。见下图（图 4-2）所示：
图 4-2
更多按钮：点击车辆节点中的“更多”按钮，可弹出操作菜单，点击对应的菜单项，可进入对应的功
能界面，见下图（图 4-3）所示：
图 4-3
1） 实时视频：弹出实时视频指令对话框，见下图（图 4-2）所示；
2） 拍照上传：弹出拍照指令对话框，选择车辆的拍摄通道后，点击确定可下发指令到指定的车载设
备（设备必须在线才能下发指令）进行拍照，拍照成功之后，待照片上传完毕，系统会自动弹出
所拍摄的照片，见下图（图 4-4）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 18页，共 90页
图 4-4
3） 语音对讲：弹出语音对讲指令对话框，可下发指令到指定的车载设备（设备必须在线才能下发指
令）开启车辆语音对讲功能，点击对话框中的“结束通话”可停止语音对讲，见下图（图 4-5）
所示：
图 4-5
4） 语音监听：弹出语音监听指令对话框，选择车辆的监听通道后，点击确定可下发指令到指定的车
载设备（设备必须在线才能下发指令）开启车辆语音监控功能，见下图（图 4-6）所示：
图 4-6

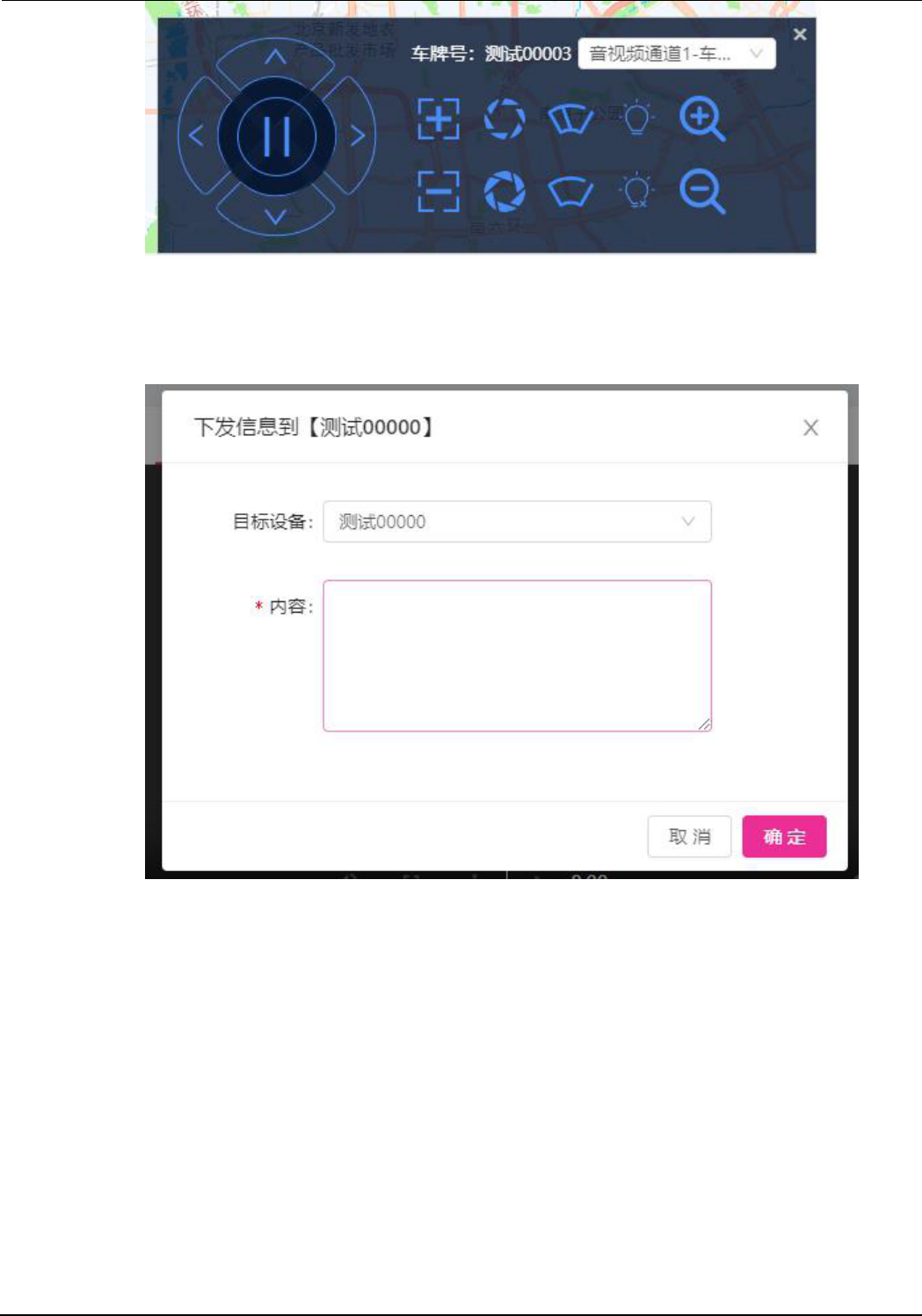

5） 云台控制：弹出云台控制对话框，选择车辆通道之后，点击图中对应的按钮可下发指令到车载设
备（设备必须在线才能下发指令）进行云台控制，包括云台旋转、焦距控制、光圈控制、雨刷控
制、补光控制以及变倍控制，见下图（图 4-7）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 19页，共 90页
图 4-7
6） TTS 语音：弹出 TTS 语音对话框，填写语音内容后，点击确定按钮可下发信息到车载设备（设备
必须在线才能下发指令），车载设备接收到信息之后，对信息内容进行播报，见下图（图 4-8）所
示：
图 4-8

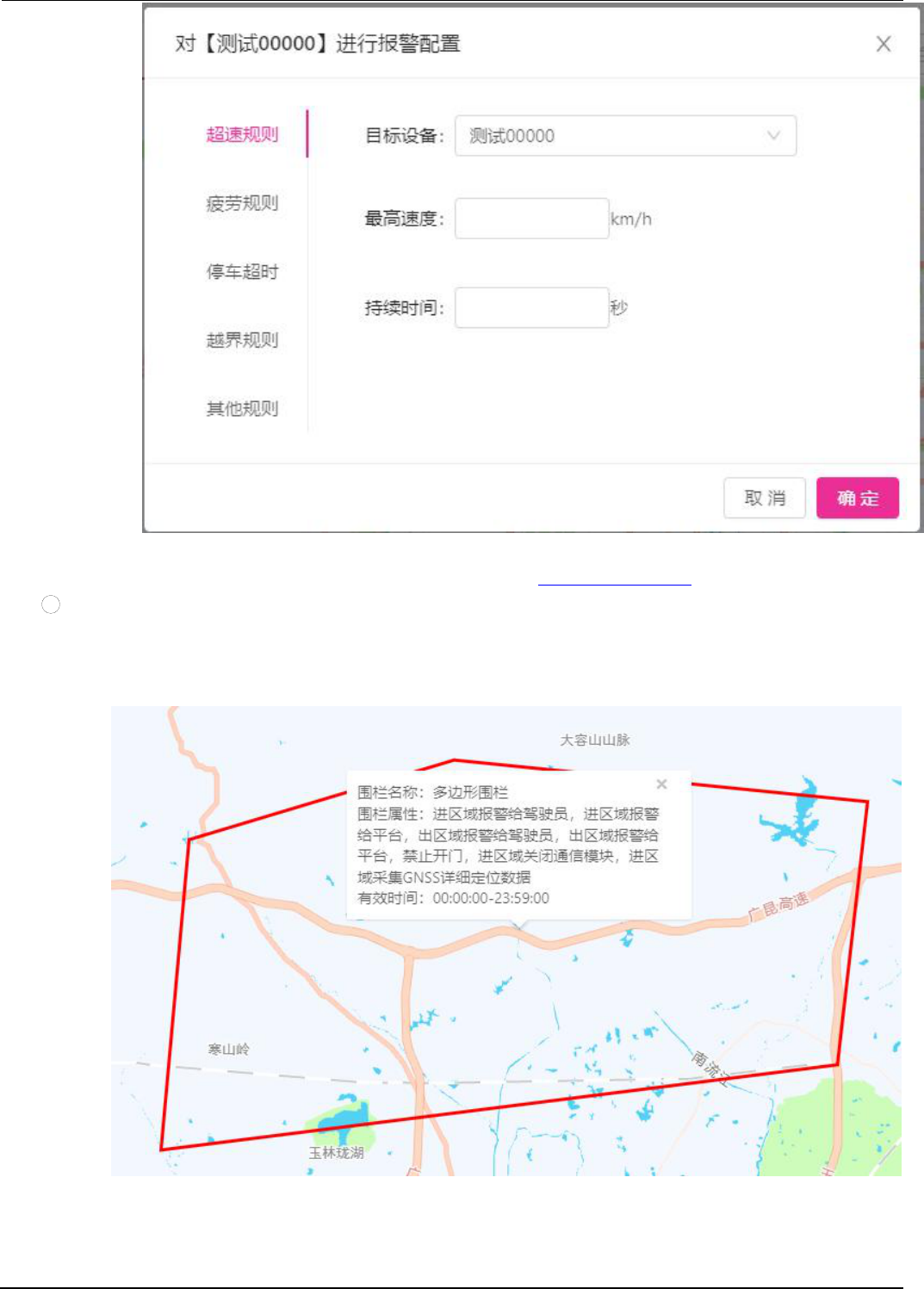

7） 报警设置：弹出报警参数设置对话框，填写好对应的报警条件后，点击确定按钮可下发报警规则
到车载设备（设备必须在线才能下发指令）上，车辆运行过程中触发报警条件实时产生报警上传
至系统中，见下图（图 4-9）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 21页，共 90页
图 4-11

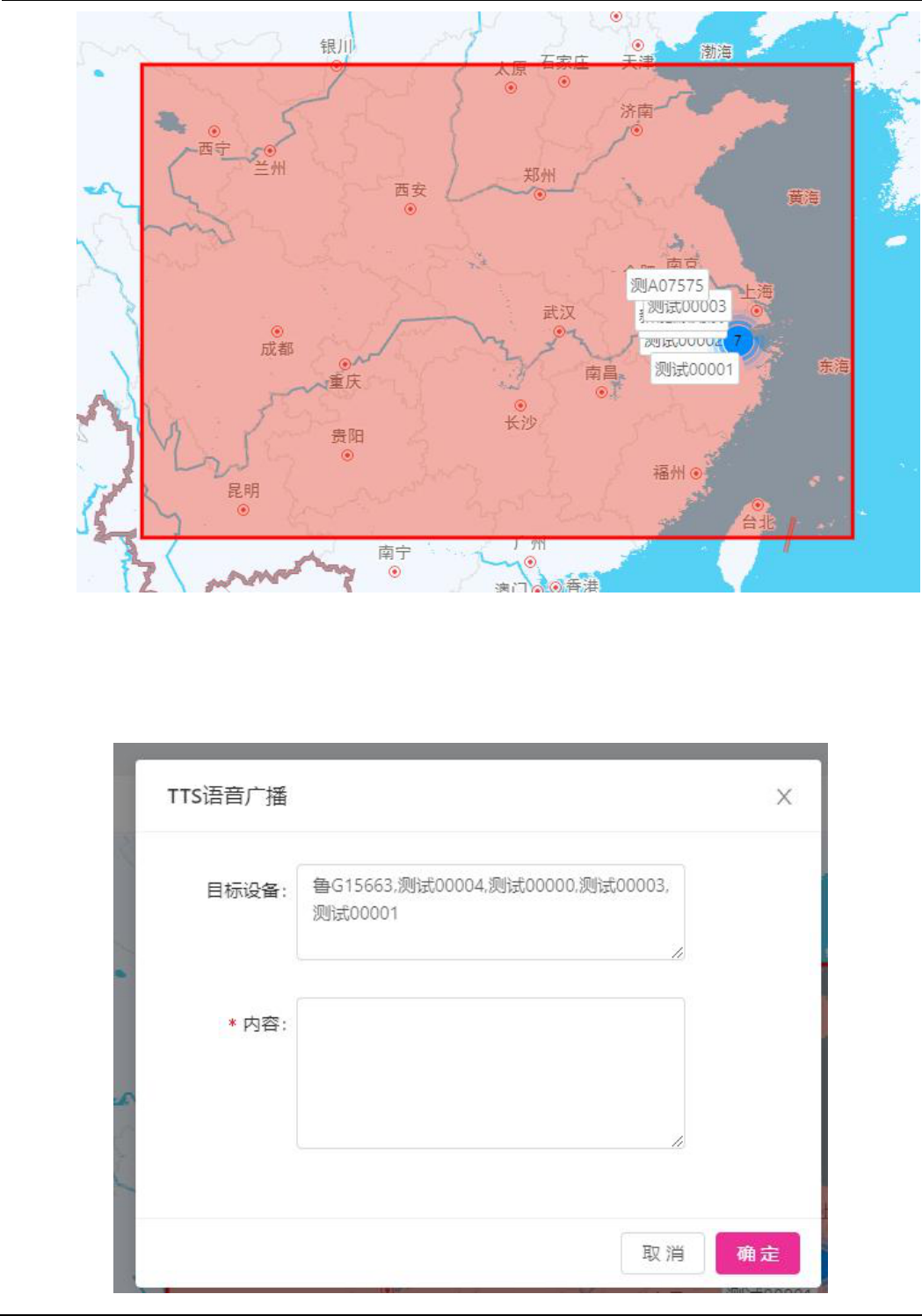

TTS 语音广播：在车辆树中选中指定（可选中多辆车）的车辆后，点击“TTS 语音广播”按钮，在弹
出的对话框中填写好信息之后，点击确定按钮可把信息下发到指定的车载设备（若车载设备当时不在
线，可在车辆上线时下发信息），车载设备接收到信息之后进行语音播报，见下图（图 4-12）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 22页，共 90页
图 4-12
地图工具：包括地图放大、缩小，测距，路况，清理等功能操作菜单。
3
地图区域
：聚合方式显示当前选中的车辆的位置，点击地图中对应的车辆图标，可弹出“
车辆信息以及
操作菜单
”；
4 车辆信息以及操作菜单：
车辆信息：展示车辆的实时信息；
操作菜单：实时视频、拍摄上传、语音对讲、语音监听、TTS 语音、报警设置、车辆详情等功能菜单，
具体见上面章节介绍。
5
车辆信息列表

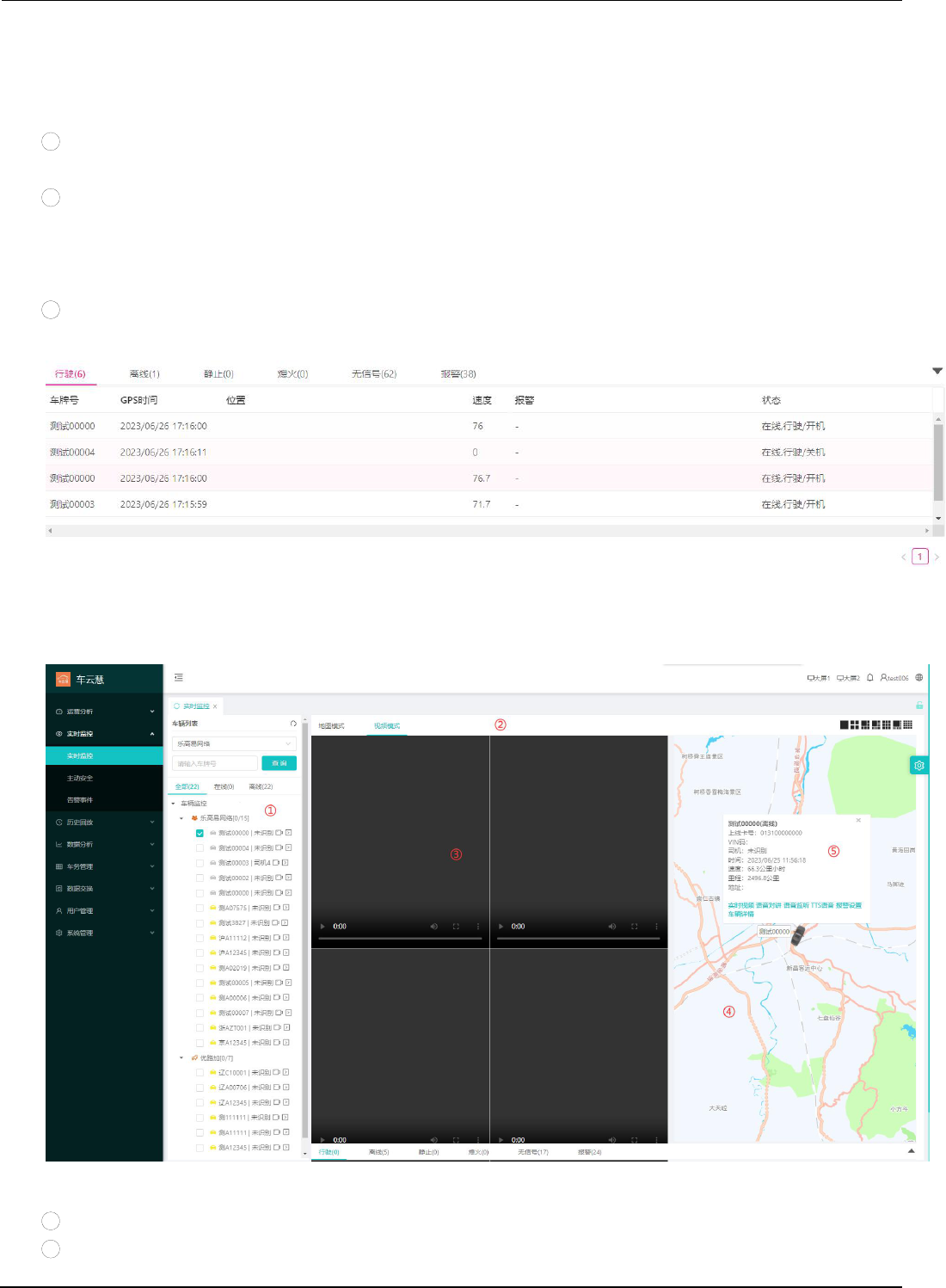

：分类（行驶、离线、静止、熄火、无信号）显示车辆信息列表以及当前车辆告警列表，点
击右上角的“三角”按钮可展开\收缩列表信息，见下图（图 4-13）所示：
图 4-13
二、视频模式见下图（图 4-14）所示：
图 4-14
1 车辆列表：以树形方式展现具有视频功能的车辆列表，操作功能同“地图模式”；
2 功能操作菜单：点击右上角中对应的“窗口模式”按钮可调整实时视频的画面排列方式，分别支持“一窗
口”、“四窗口”、“六窗口”、“八窗口”、“九窗口”、“十窗口”、“十六窗口”模式，见下图（图 4-15）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 23页，共 90页
图 4-15

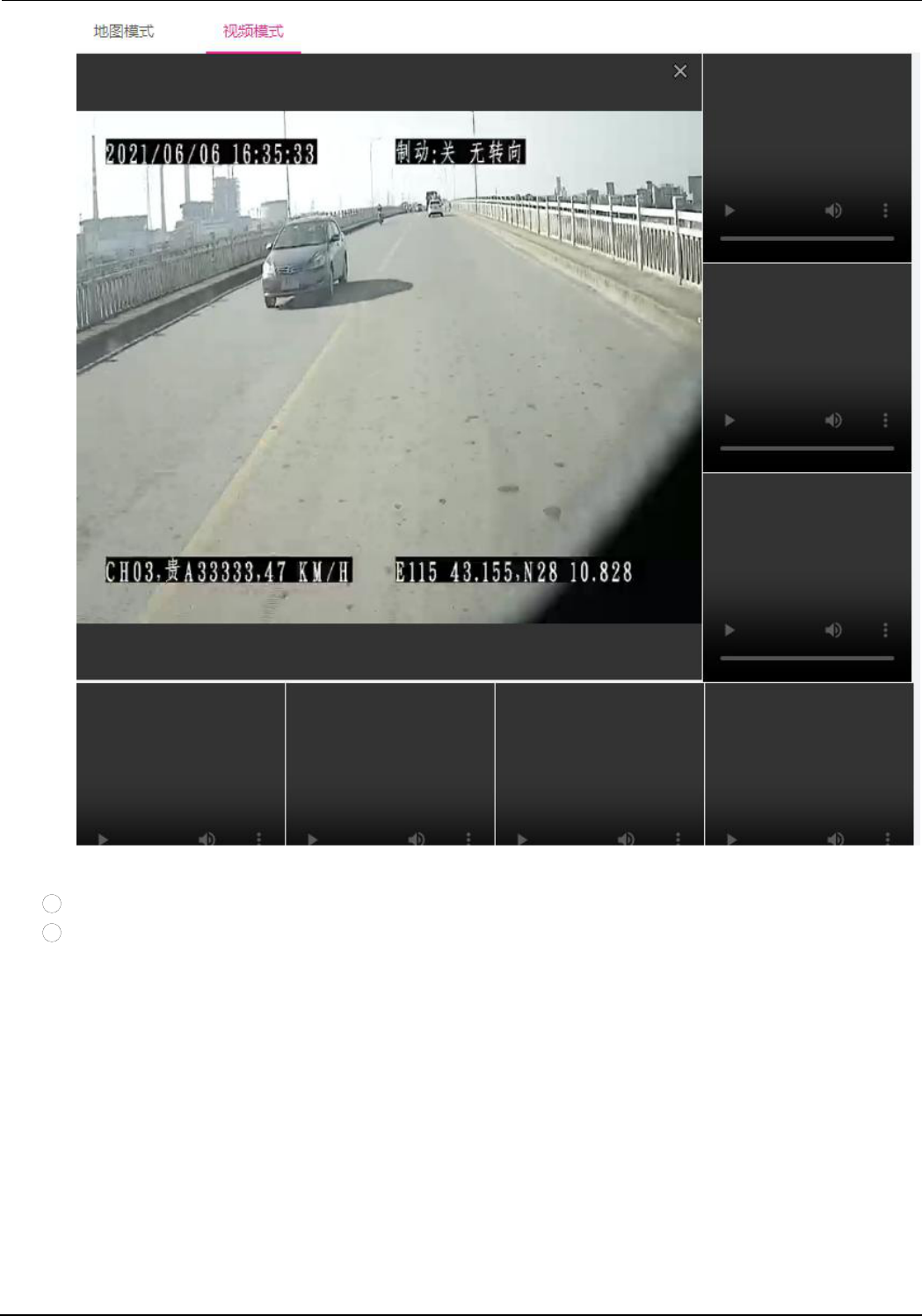

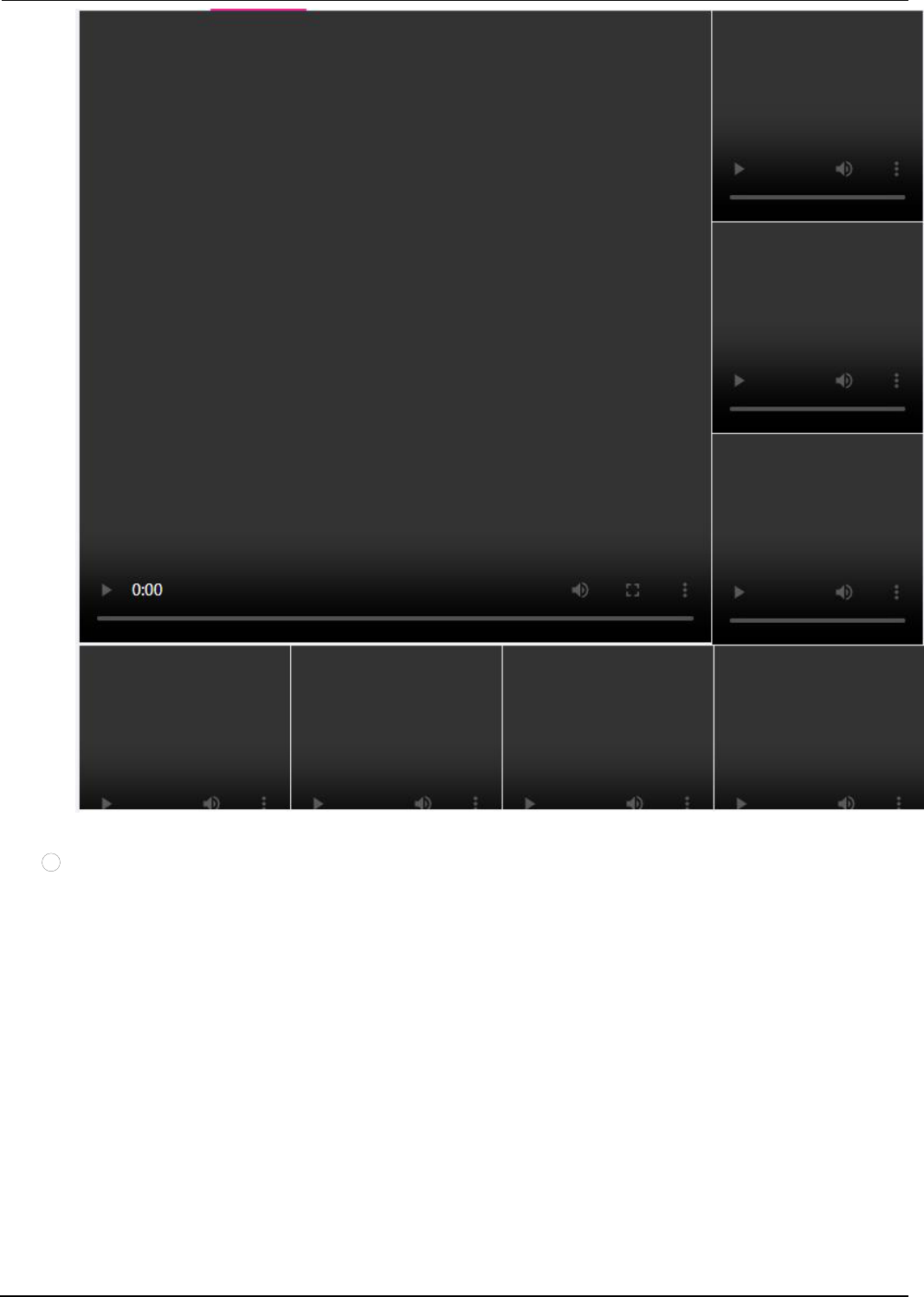

3 实时视频画面：显示正在播放的视频画面，点击画面中的“X”可停止实时视频播放，见下图（图 4-16）
所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 24页，共 90页
图 4-16
4 地图区域：操作功能同“地图模式”；
5
车辆信息以及操作菜单：
操作功能同“地图模式”。
主动安全

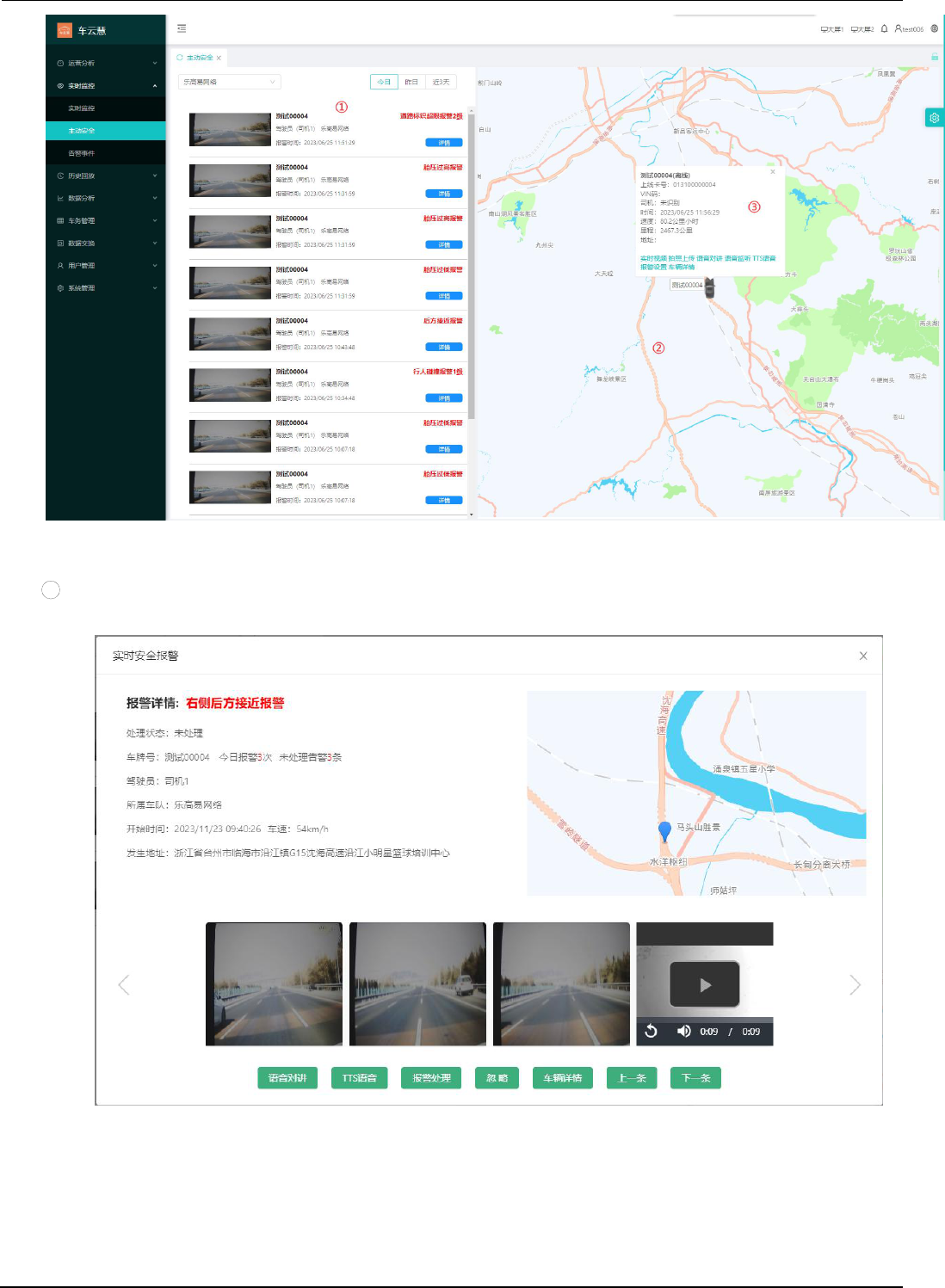

使用者点击导航栏中的“主动安全”菜单可进入功能界面，界面功能主要分为三大块，见下图（图
4-17）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 25页，共 90页
图 4-17
1 报警信息列表：支持查询三天内的主动安全报警，在查询列表中点击“详情”按钮，可弹出告警详情对话
框，见下图（图 4-18）所示：
图 4-18
报警附件：可以查看告警对应的附件；
报警位置：地图中查看报警的位置；
语音对讲：开启与车辆语音对讲功能；
TTS 语音：给车辆发送 TTS 语音；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 26页，共 90页
报警处理：弹出告警处理对话框，对当前报警进行处理；
忽略：忽略报警，车辆报警发生误报时，可以做“忽略”处理报警；
车辆详情：进入车辆详情界面。
2 地图区域：聚合方式展现当前查询结果中车辆的当前位置，点击图中的“车辆图标”可以弹出“
车辆信息
以及操作菜单”；
3 车辆信息以及操作菜单：操作功能同“实时监控-地图模式”章节。
告警事件

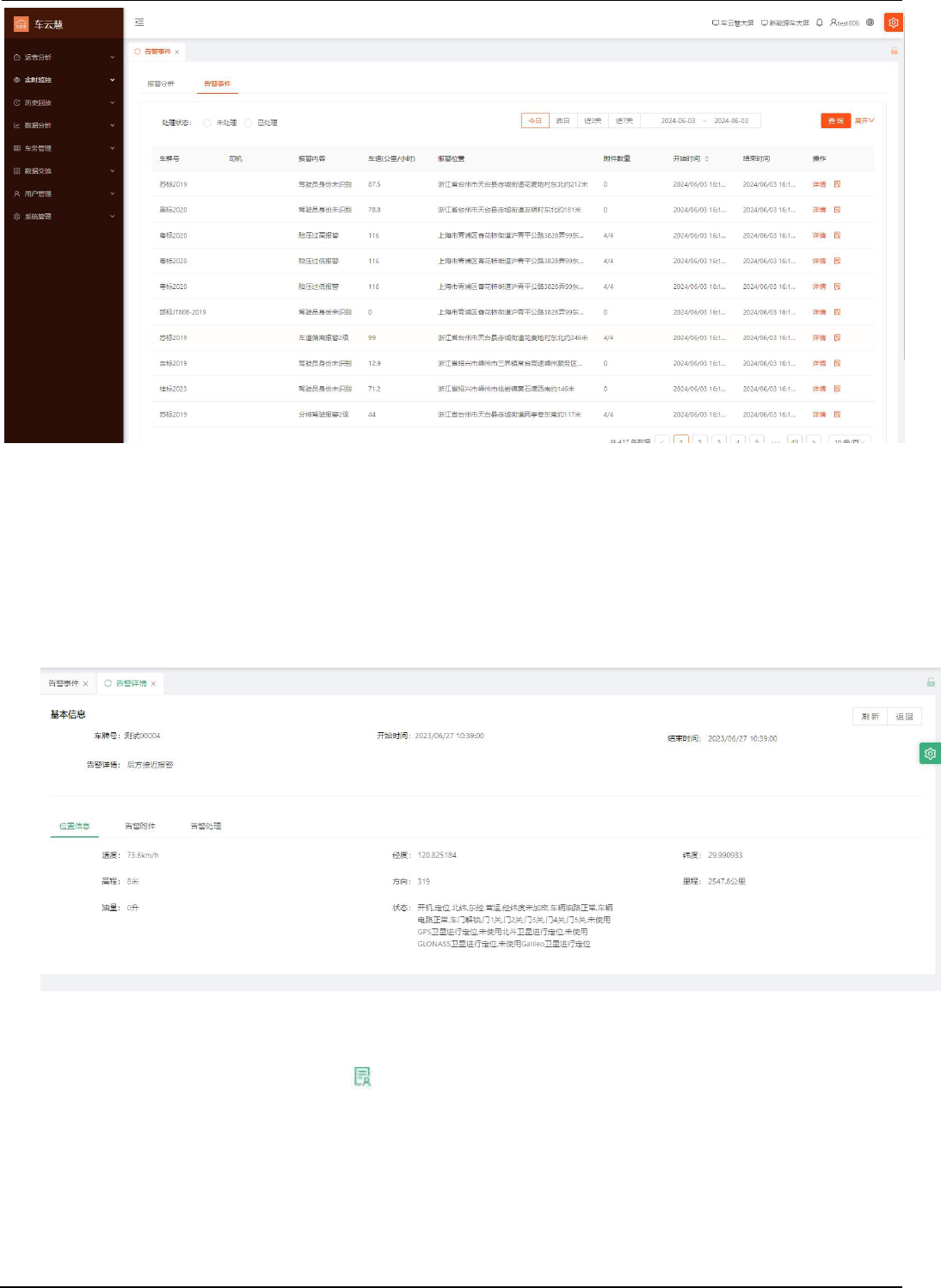

使用者点击导航栏中的“告警事件”菜单可进入功能界面，见下图（图 4-19）所示：
图 4-19
列表查询：点击“展开”按钮可展开全部的查询条件，支持按处理状态、时间段、车牌号、告警类型
查询；查询列表中“附件数量”为上传成功的附件数量与总的附件数量（“4/4”：已上传成功的附件
数量/总的附件数量）：
详情：点击“详情”按钮可进入告警详情界面，可查看告警详细信息，告警附件以及处理告警，见下
图（图 4-19）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 27页，共 90页
图 4-19
告警处理：点击“告警处理” 按钮，可弹出告警处理对话框，选择处理意见，填写好备注之后，
点击“确定”按钮即可，见下图所示：
图 4-20
历史回放操作说明
使用者点击一级导航菜单栏中的“历史回放”菜单，可展开历史回放的二级菜单，点击对应的菜
单项可进入对应的功能界面。
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 28页，共 90页
视频回放

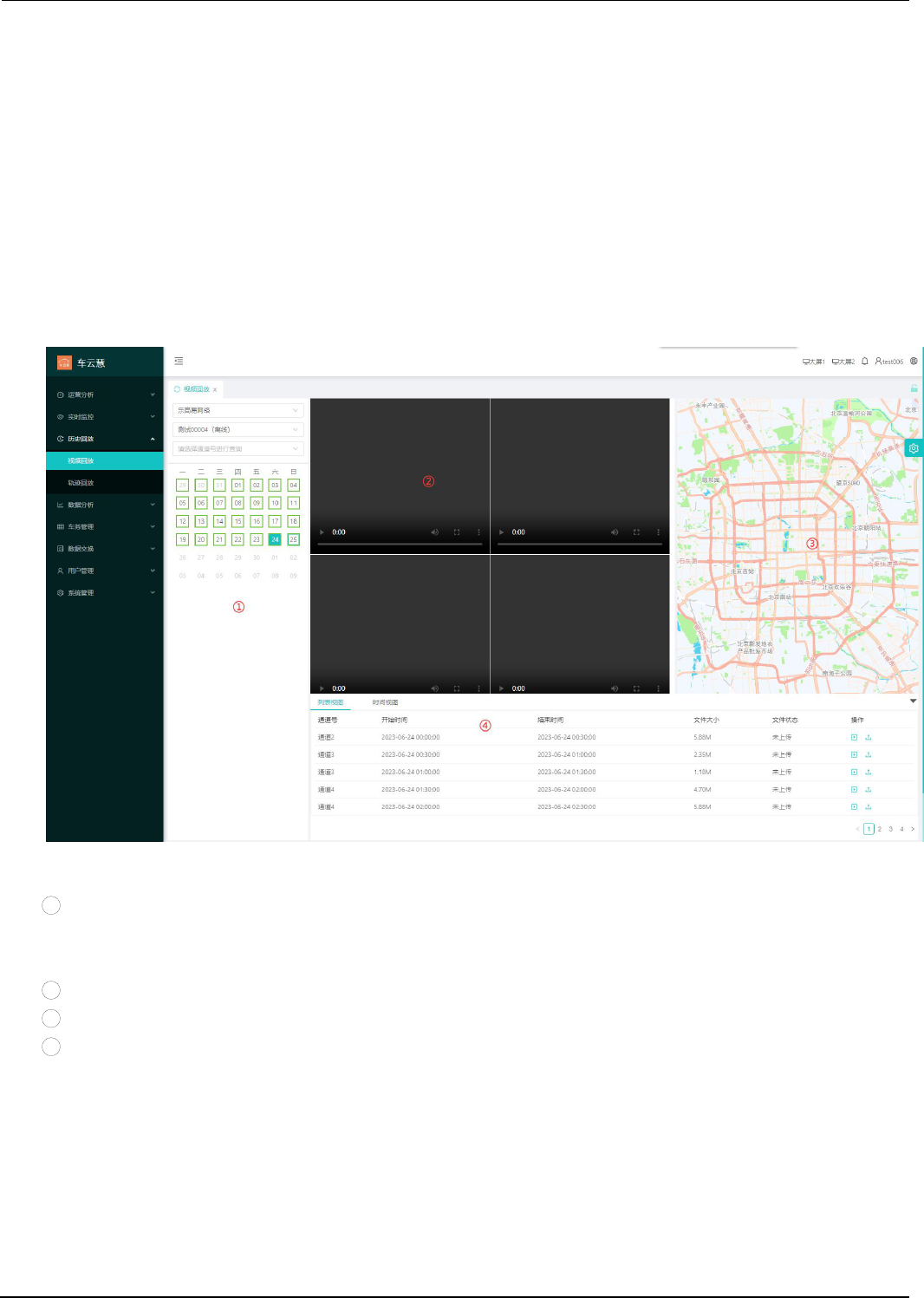

使用者点击导航栏中的“视频回放”菜单可进入功能界面，界面功能主要分为四大块，见下图
（图 5-1）所示：
图 5-1
1 历史视频查询条件：支持按车牌号、通道号查询车载设备的历史资源，查询结果显示最近 30 天的历史资
源情况，图中日历表中对应的日期有绿色方框，说明该日期有历史视频，点击对应的日期可在④中查看对
应的历史资源列表；
2 视频播放区域：播放当前正在查看的历史视频，默认最大支持四路同时播放；
3 地图区域：展示当前播放的历史视频开始时间至结束时间内对应车辆的历史轨迹；
4 历史视频资源列表：包括列表视图和时间视图，列表视图按时间先后展现视频视频资源列表，时间视图按
通道通过时间轴来展现该日期当天的历史视频。
播放视频：点击列表视频中的“播放视频”按钮，可发送指令给终端设备推流播放对应的历史视频（注
意：同一设备同一通道同时只能播放一个历史视频文件）；
上传视频：点击列表视频中的“上传视频”按钮，可发送指令给终端设备上传对应的历史视频，视频
文件上传成功之后，文件状态变成“已上传”。
下载视频：历史视频文件上传成功之后，可列表视频中的“下载视频”按钮，把视频文件下载到本地。

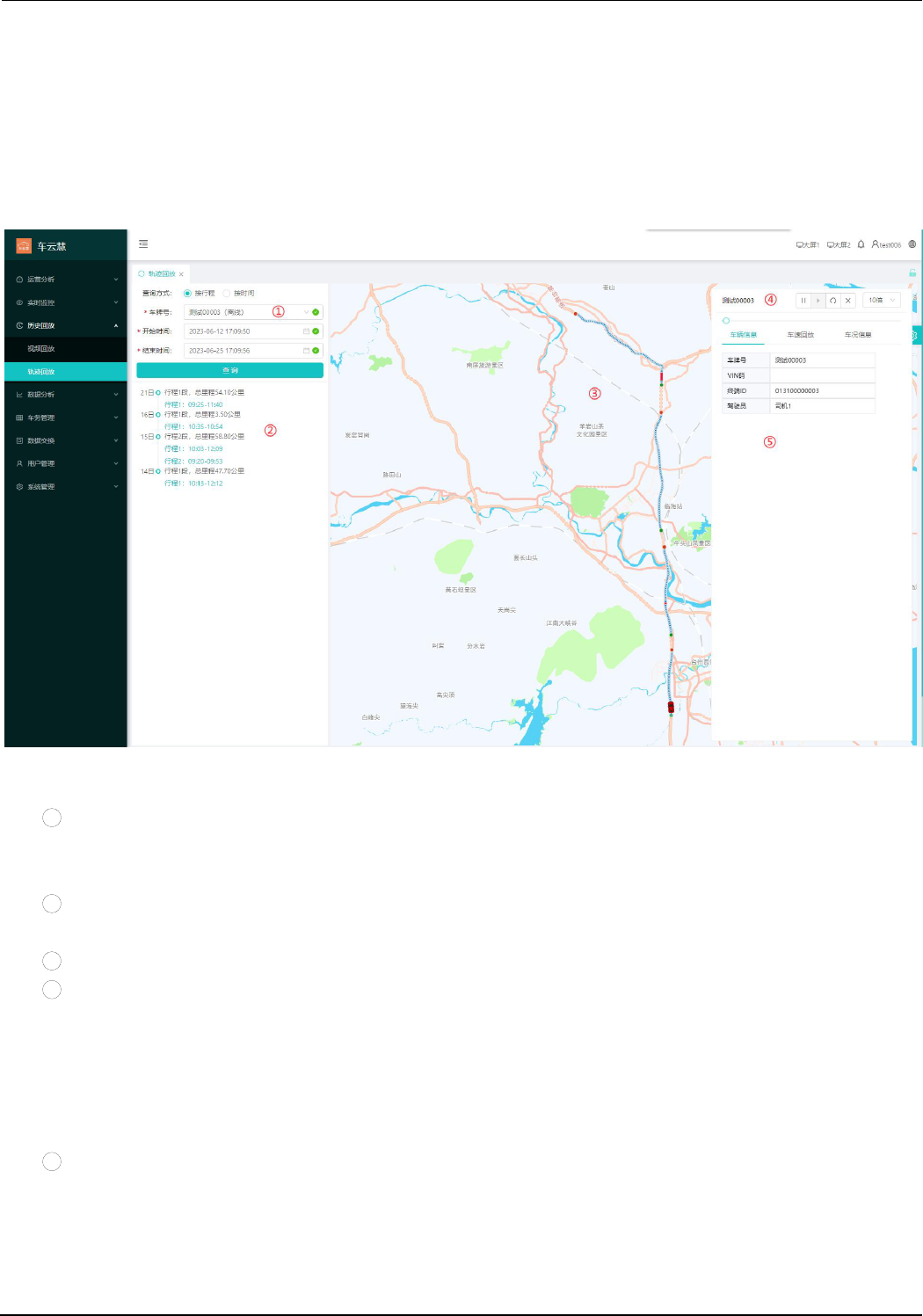

轨迹回放
使用者点击导航栏中的“轨迹回放”菜单可进入功能界面，界面功能主要分为五大块，见下图
（图 5-2）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 29页，共 90页
图 5-2
1 轨迹查询条件：支持按车牌号、按时间段查询历史轨迹；
按行程：查询方式为按行程时，先查询车辆在时间段内对应的每段行程，然后根据行程回放轨迹；
按时间：查询方式为按时间时，直接查询车辆在时间段内的历史轨迹进行回放轨迹。
2 行程列表：查询方式为按行程时，列表按天分类展示每天的车辆行程信息，点击对应的行程，可对该行程
进行轨迹回放；
3 地图区域：显示车辆历史轨迹并回放轨迹；
4 轨迹回放控制按钮：对正在回放的历史轨迹进行控制；
暂停：点击“暂停”按钮时，暂停正在回放的轨迹。
继续：暂停回放轨迹后，可点击“继续”按钮，继续回放暂停前的轨迹；
重播：点击“重播”按钮，重新开始回放轨迹；
销毁：点击“销毁”按钮，销毁正回放的轨迹；
回放速度：支持 10 倍,15 倍、30 倍、50 倍回放速度，默认 10 倍速度回放。
5 轨迹回放信息显示区：展现正在回放轨迹的位置点信息。
车辆信息：显示回放轨迹对应的车辆基本信息；
车速回放：以折线图方式动态显示当前轨迹点对应的车速；
车况信息：显示当前轨迹点对应的车况信息。
数据分析操作说明
使用者点击一级导航菜单栏中的“统计分析”菜单，可展开统计分析的二级菜单，点击对应的菜
单项可进入对应的功能界面。
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 30页，共 90页
告警分析
使用者点击导航栏中的“告警分析”菜单可进入功能界面，界面功能主要分为分类统计和趋势
分析两大块。

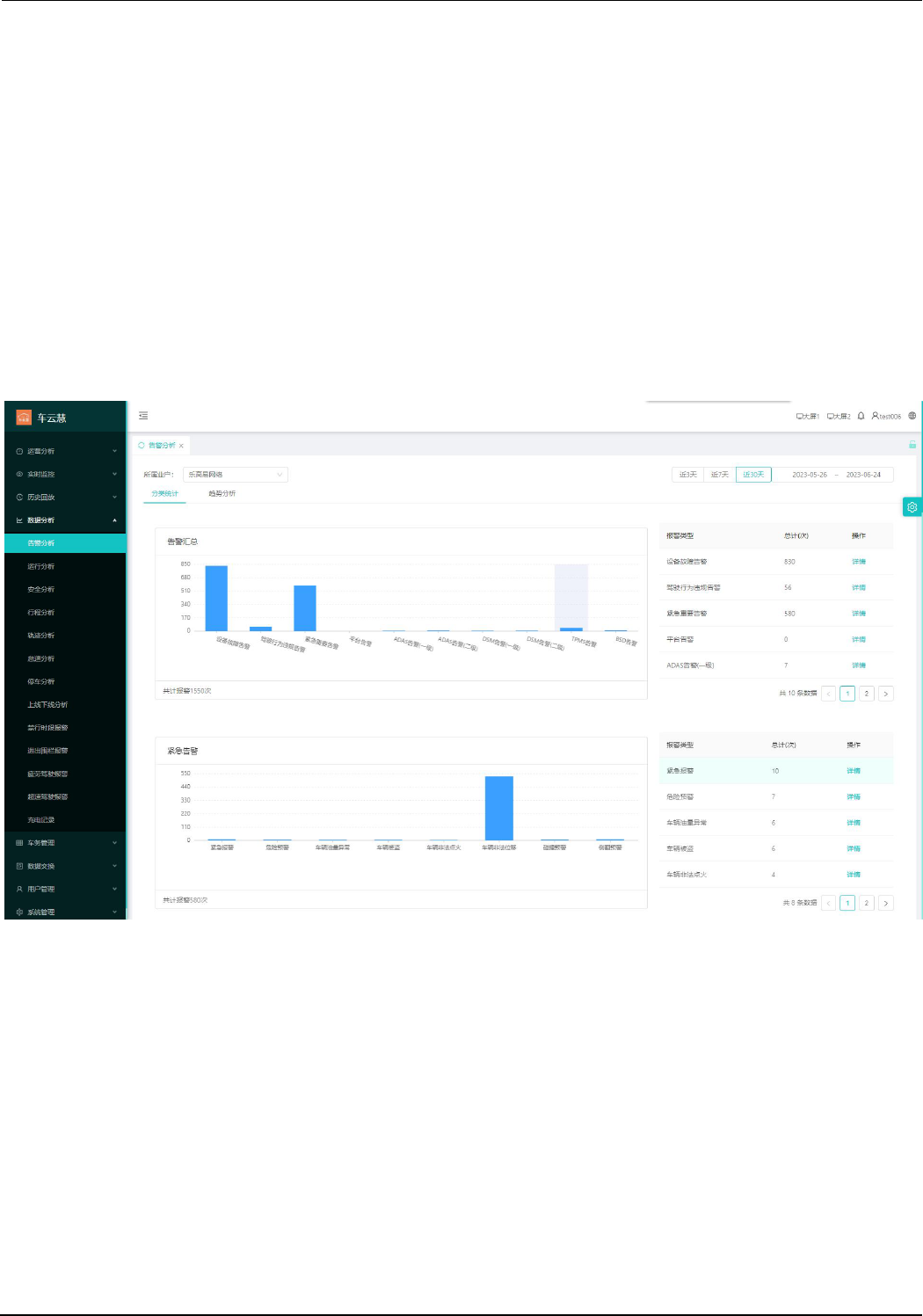

一、分类统计，见下图（图 6-1）所示：
图 6-1
告警汇总：左边以柱状图方式统计系统中各个告警分类对应的告警数量，右边以列表方式展现每
个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
紧急告警：左边以柱状图方式统计紧急告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
驾驶行为告警：左边以柱状图方式统计驾驶行为告警类型对应的各个告警的告警数量，右边以列
表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警
事件列表”；
设备故障告警：左边以柱状图方式统计设备故障告警类型对应的各个告警的告警数量，右边以列
表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警
事件列表”；
平台告警：左边以柱状图方式统计平台告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
ADAS 告警(一级)：左边以柱状图方式统计 ADAS 告警(一级)类型对应的各个告警的告警数量，右
边以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的
“告警事件列表”；
ADAS 告警(二级)：左边以柱状图方式统计 ADAS 告警(二级)类型对应的各个告警的告警数量，右
边以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的
“告警事件列表”；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 31页，共 90页
DSM 告警(一级)：左边以柱状图方式统计 DSM 告警(一级)类型对应的各个告警的告警数量，右边
以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告
警事件列表”；
DSM 告警(二级)：左边以柱状图方式统计 DSM 告警(二级)类型对应的各个告警的告警数量，右边
以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告
警事件列表”；
TPM 告警：左边以柱状图方式统计 TPM 告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
BSD 告警：左边以柱状图方式统计 BSD 告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；

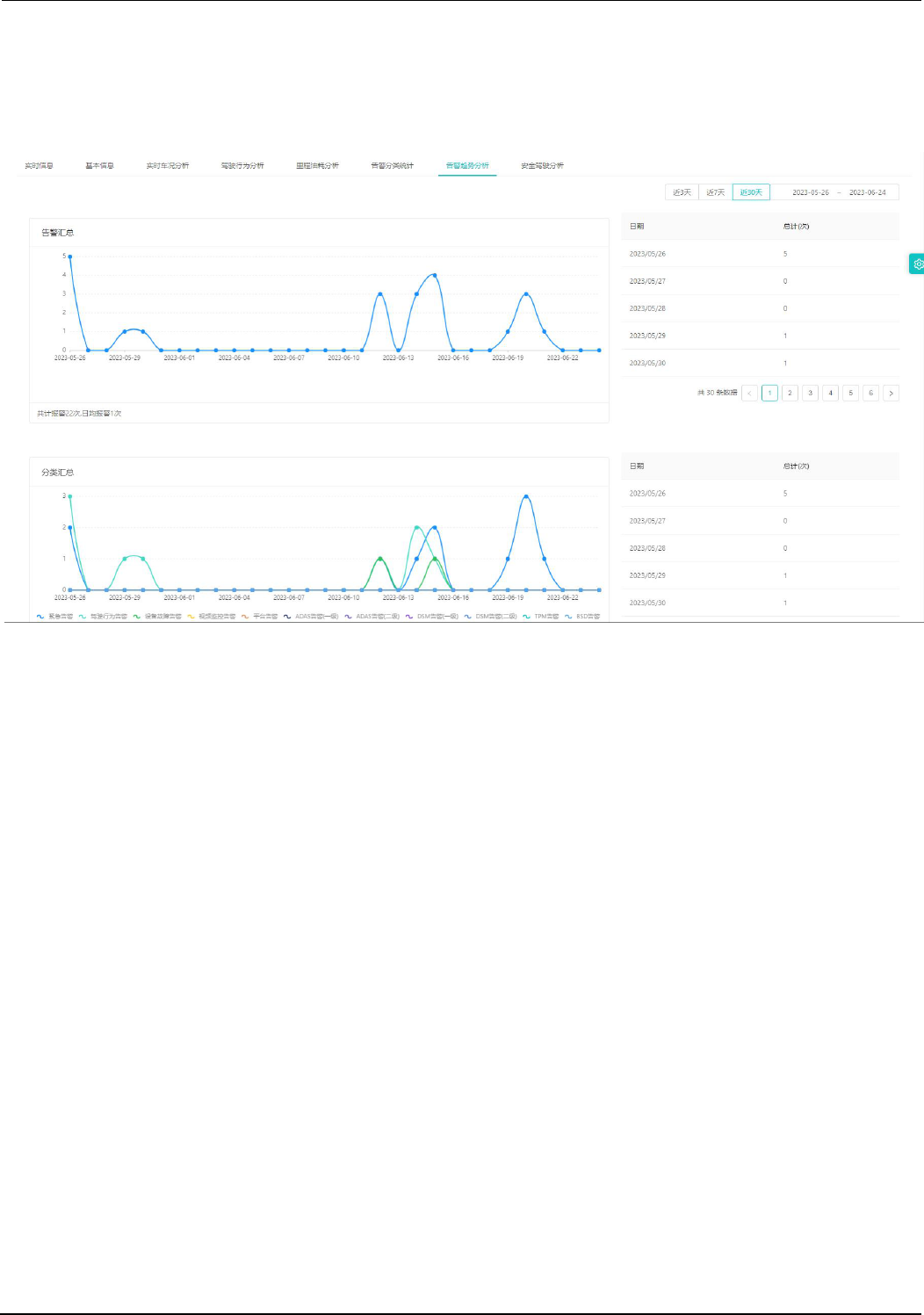

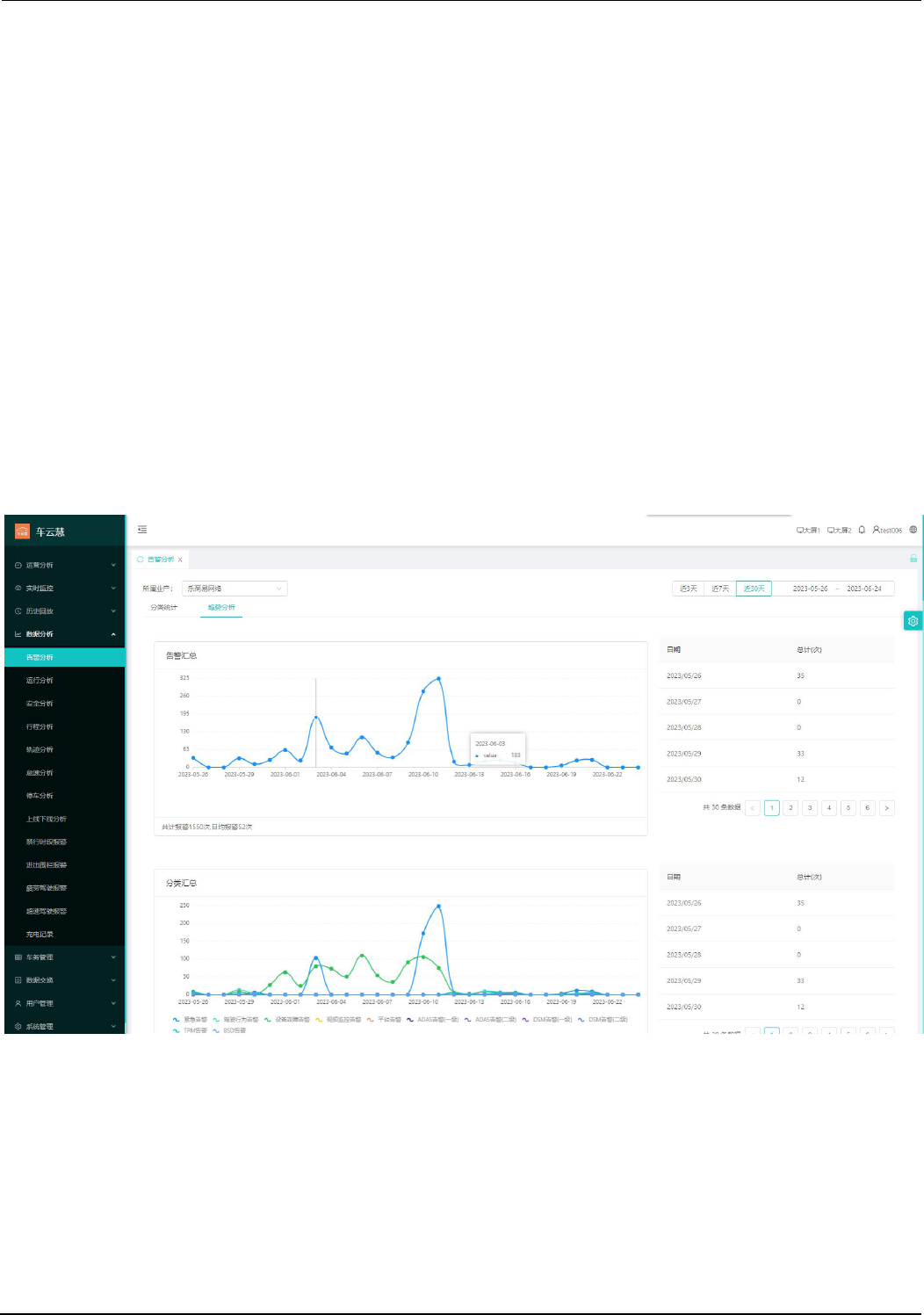

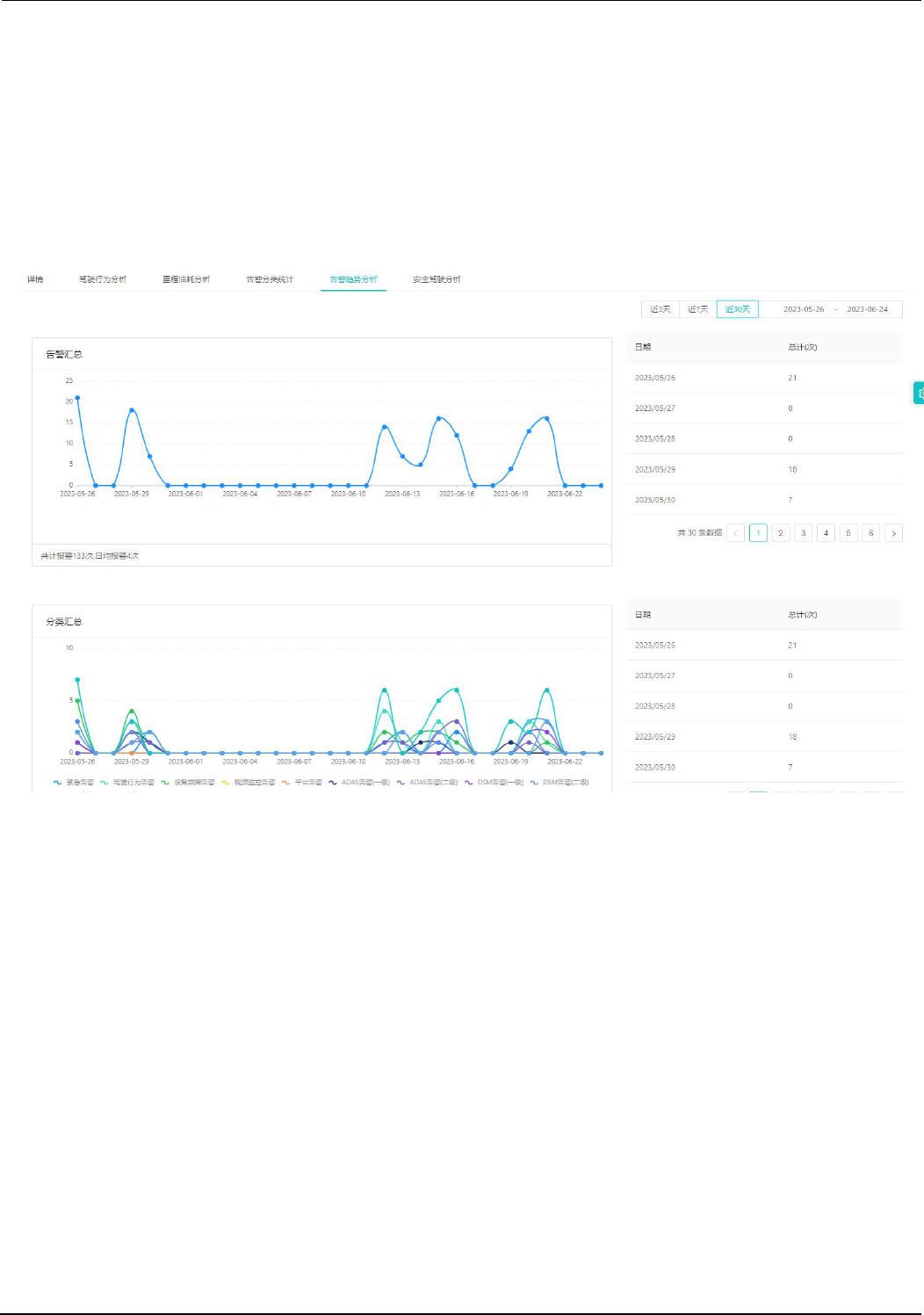

二、趋势分析，见下图（图 6-2）所示：
图 6-2
告警汇总：左边以折线图方式按天统计对应的告警数量，形成告警趋势图，右边以列表方式展现
每天对应的告警数量；
分类汇总：左边以折线图方式按天按类型统计对应的告警数量，形成告警趋势图，右边以列表方
式展现每天对应的告警数量；
紧急告警：左边以折线图方式按天按告警类型统计紧急告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天紧急告警对应的告警数量；
驾驶行为告警：左边以折线图方式按天按告警类型统计驾驶行为告警分类的各个告警类型总数量，
形成告警趋势图，右边以列表方式展现每天驾驶行为告警对应的告警数量；
设备故障告警：左边以折线图方式按天按告警类型统计设备故障告警分类的各个告警类型总数量，
形成告警趋势图，右边以列表方式展现每天设备故障告警对应的告警数量；
平台告警：左边以折线图方式按天按告警类型统计平台告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天平台告警对应的告警数量；
ADAS 告警(一级)：左边以折线图方式按天按告警类型统计 ADAS 告警(一级)分类的各个告警类型
总数量，形成告警趋势图，右边以列表方式展现每天 ADAS 告警(一级)对应的告警数量；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 32页，共 90页
ADAS 告警(二级)：左边以折线图方式按天按告警类型统计 ADAS 告警(二级)分类的各个告警类型
总数量，形成告警趋势图，右边以列表方式展现每天 ADAS 告警(二级)对应的告警数量；
DSM 告警(一级)：左边以折线图方式按天按告警类型统计 DSM 告警(一级)分类的各个告警类型总
数量，形成告警趋势图，右边以列表方式展现每天 DSM 告警(一级)对应的告警数量；
DSM 告警(二级)：左边以折线图方式按天按告警类型统计 DSM 告警(二级)分类的各个告警类型总
数量，形成告警趋势图，右边以列表方式展现每天 DSM 告警(二级)对应的告警数量；
TPM 告警：左边以折线图方式按天按告警类型统计 TPM 告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天 TPM 告警对应的告警数量；
BSD 告警：左边以折线图方式按天按告警类型统计 BSD 告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天 BSD 告警对应的告警数量。
运行分析

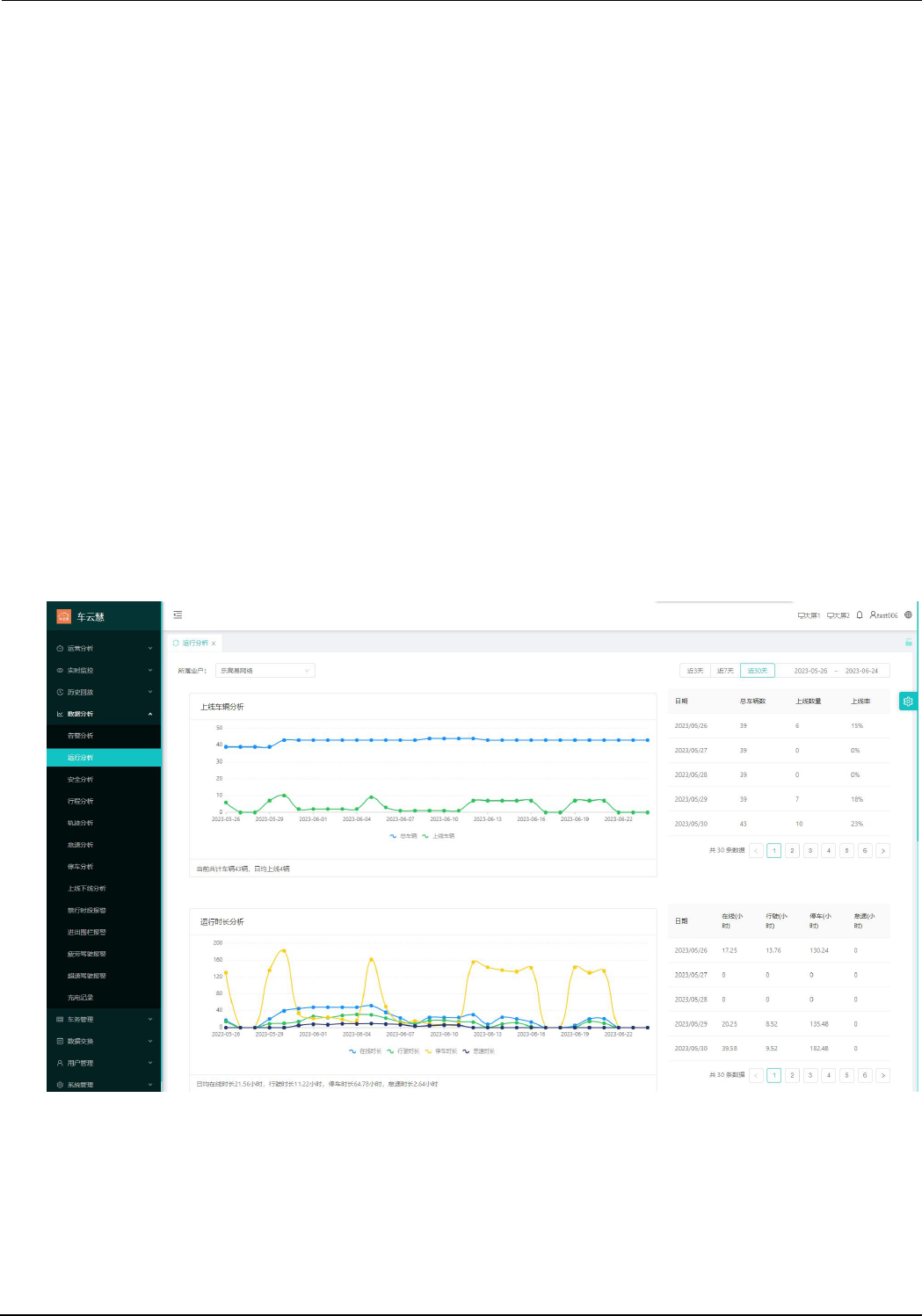

使用者点击导航栏中的“运行分析”菜单可进入功能界面，见下图（图 6-2）所示：
图 6-2
上线车辆分析：左边以折线图方式按天统计总车辆数、上线车辆数形成趋势图，右边以列表方式
展现每天对应的总车辆数、上线车辆数；
运行时长分析：左边以折线图方式按天统计在线时长、行驶时长、停车时长、怠速时长形成趋势
图，右边以列表方式展现每天对应的在线时长、行驶时长、停车时长、怠速时长；
行驶里程分析：左边以折线图方式按天统计总里程、平均里程形成趋势图，右边以列表方式展现
每天对应的总里程、平均里程；
行驶油耗分析：左边以折线图方式按天统计总油耗、平均油耗、百公里油耗形成趋势图，右边以
列表方式展现每天对应的总油耗、平均油耗、百公里油耗。
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 33页，共 90页

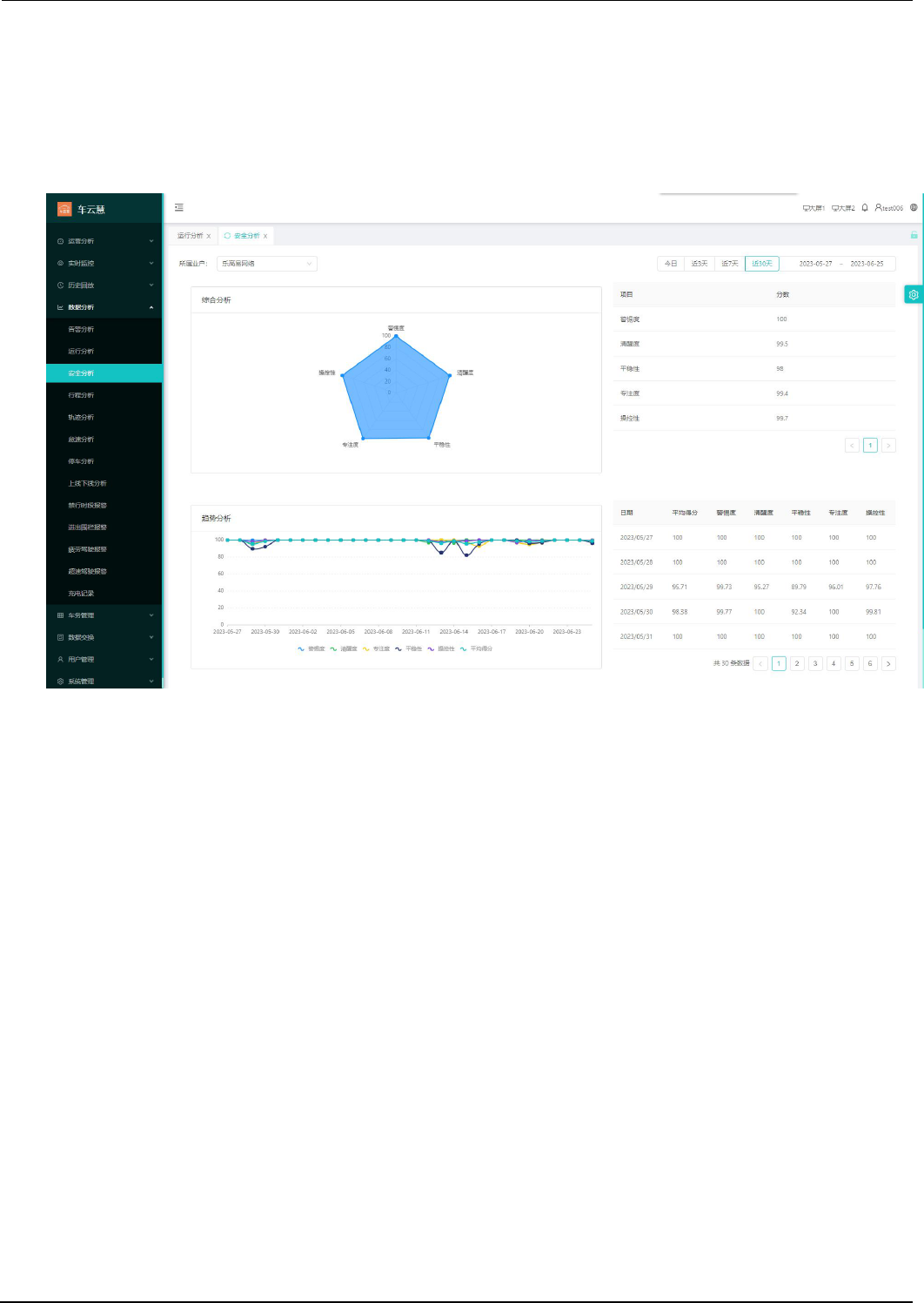

安全分析

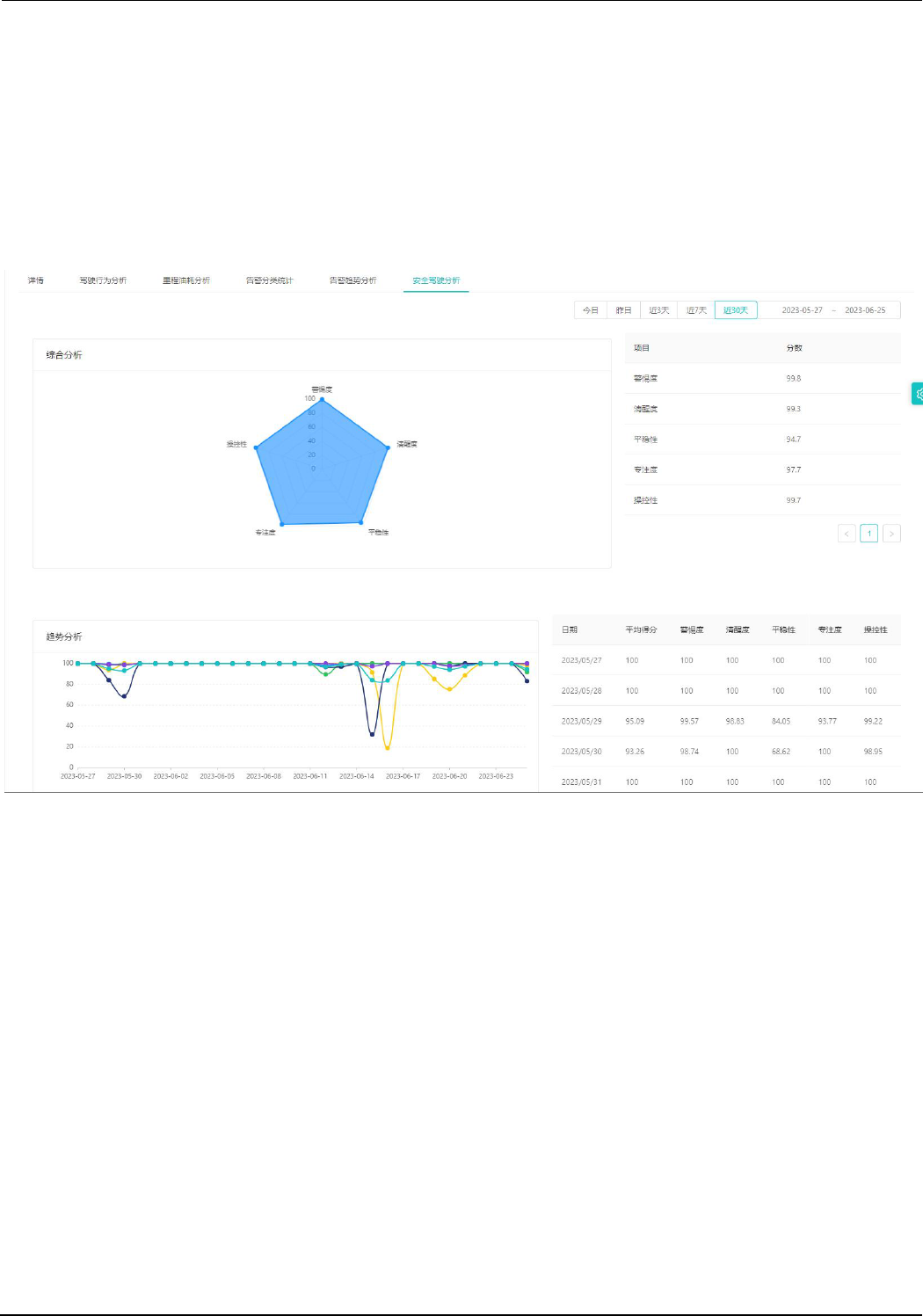

使用者点击导航栏中的“安全分析”菜单可进入功能界面，见下图（图 6-3）所示：
图 6-3

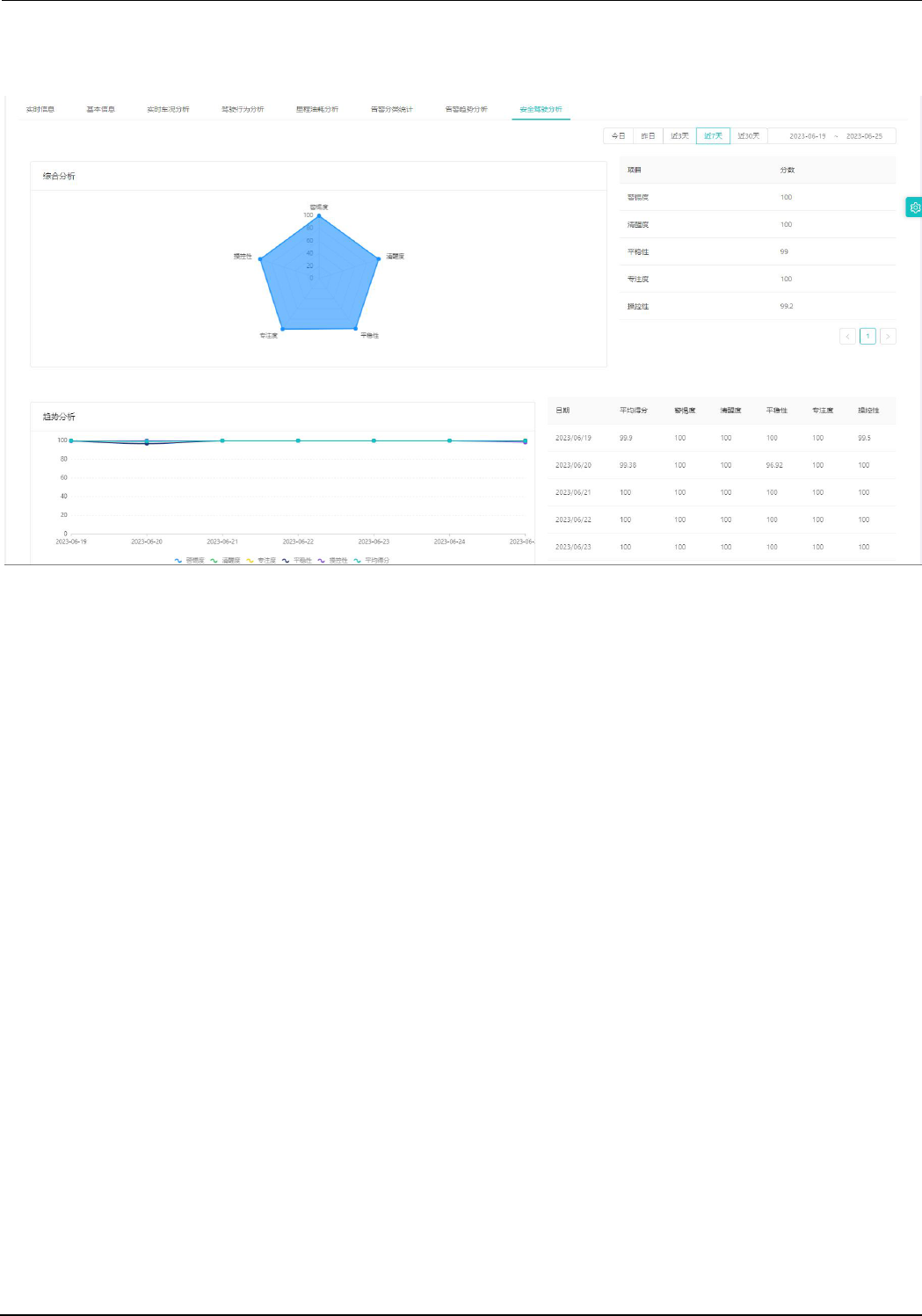

综合分析：左边以雷达图方式分析主动安全驾驶行为各项（警惕度、清醒度、平稳性、专注度、
操控性）评分，右边以列表方式展现每项（警惕度、清醒度、平稳性、专注度、操控性）总评分；
趋势分析：左边以折线图方式按天统计每项（警惕度、清醒度、平稳性、专注度、操控性）评分
形成趋势图，右边以列表方式展现每天对应的每项（警惕度、清醒度、平稳性、专注度、操控性）
评分。
行程分析
使用者点击导航栏中的“行程分析”菜单可进入功能界面，展现车辆的行程列表（系统根据车
载设备上报的 ACC 状态（点火、熄火）形成一段行程），点击“轨迹”按钮可在地图中显示该行程的
轨迹，见下图（图 6-4）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 34页，共 90页
图 6-4
轨迹分析
使用者点击导航栏中的“轨迹分析”菜单可进入功能界面，轨迹分析按照系统的算法分析指定
时间段内轨迹的完整性，可依此来判断终端设备是否稳定，上报数据是否完整，见下图（图 6-5）所
示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 35页，共 90页
图 6-5
怠速分析

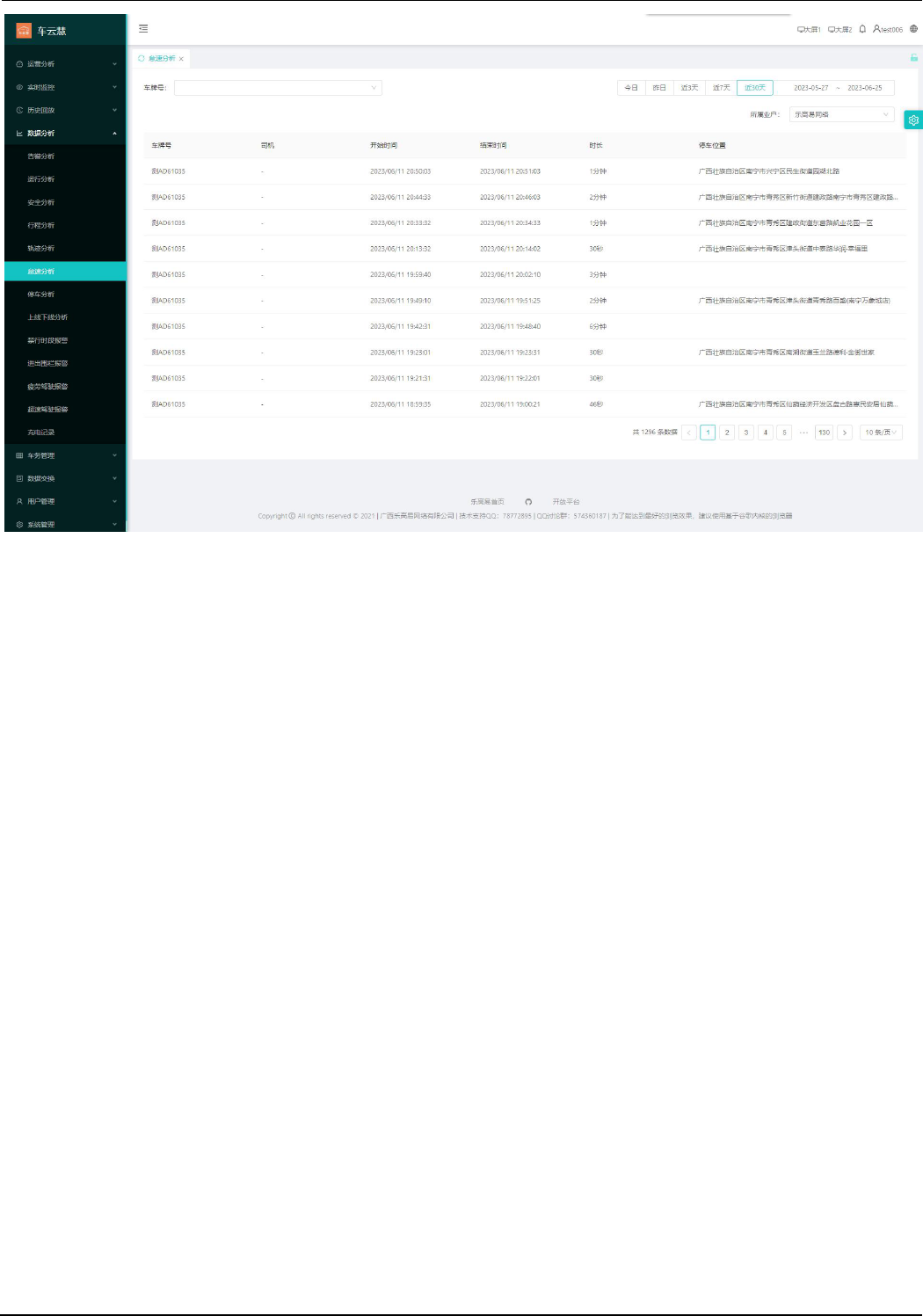

使用者点击导航栏中的“怠速分析”菜单可进入功能界面，展示车辆行驶过程中怠速（ACC 开
并且速度持续为 0 达到设定的时间，则产生一条怠速记录）列表，见下图（图 6-7）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 36页，共 90页
图 6-7
停车分析
使用者点击导航栏中的“停车分析”菜单可进入功能界面，展示车辆的停车记录列表（包括车
辆怠速记录，注：设备离线或者 ACC 关，认为车辆为停车状态；结束时间为空为车辆正在停车中），
见下图（图 6-8）所示：
图 6-8

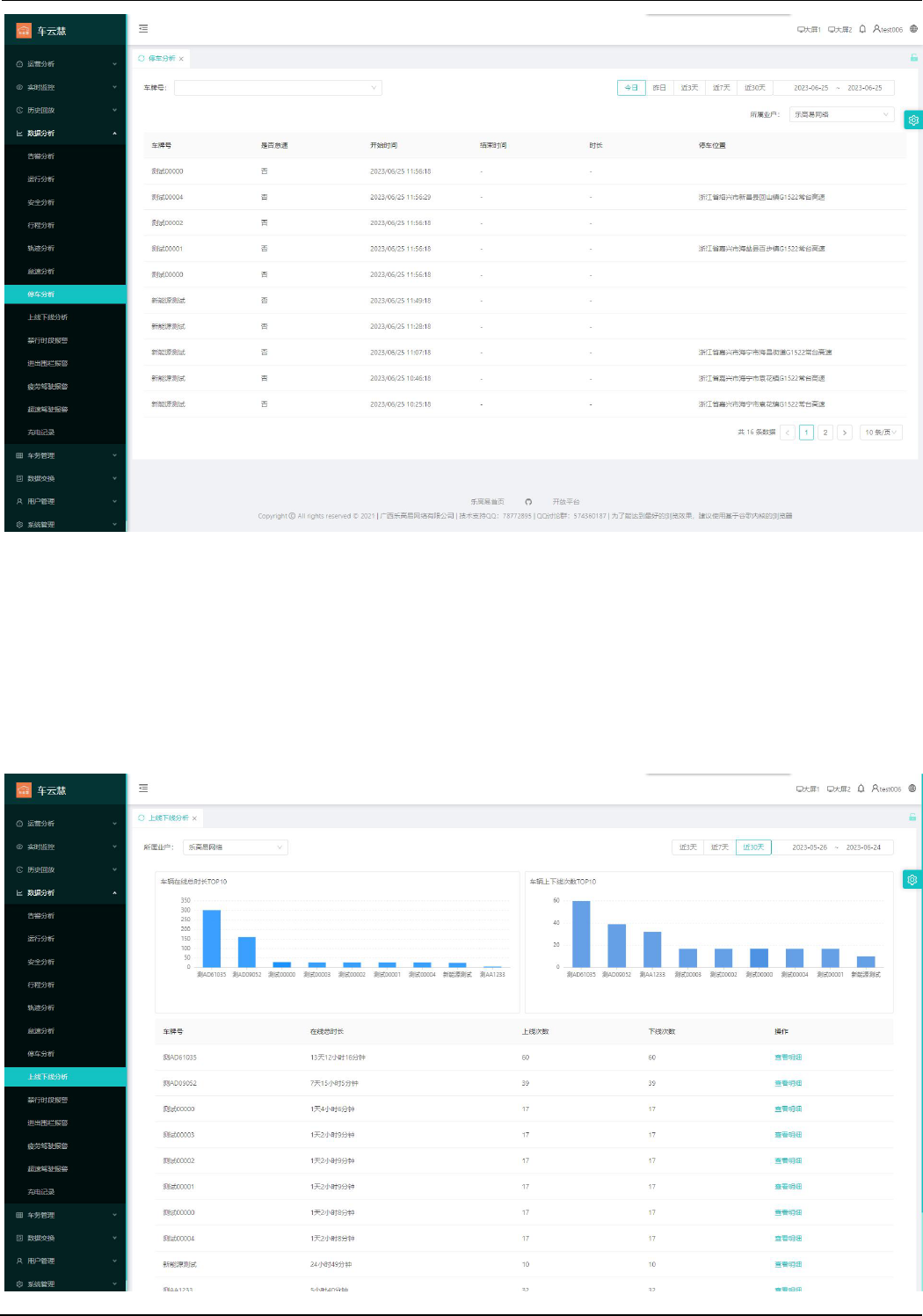

上下线分析
使用者点击导航栏中的“上下线分析”菜单可进入功能界面，见下图（图 6-9）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 37页，共 90页
图 6-9
车辆在线总时长 TOP10：以柱状图方式展现查询时间段内车辆在线总时长排行前 10 的车辆；
车辆上下线次数 TOP10：以柱状图方式展现查询时间段内车辆上下线次数排行前 10 的车辆；
车辆上下线统计列表：以列表方式统计查询时间段内的上下线详情，点击“查看明细”按钮可进入“上下线日
志”功能界面。
禁行时段报警

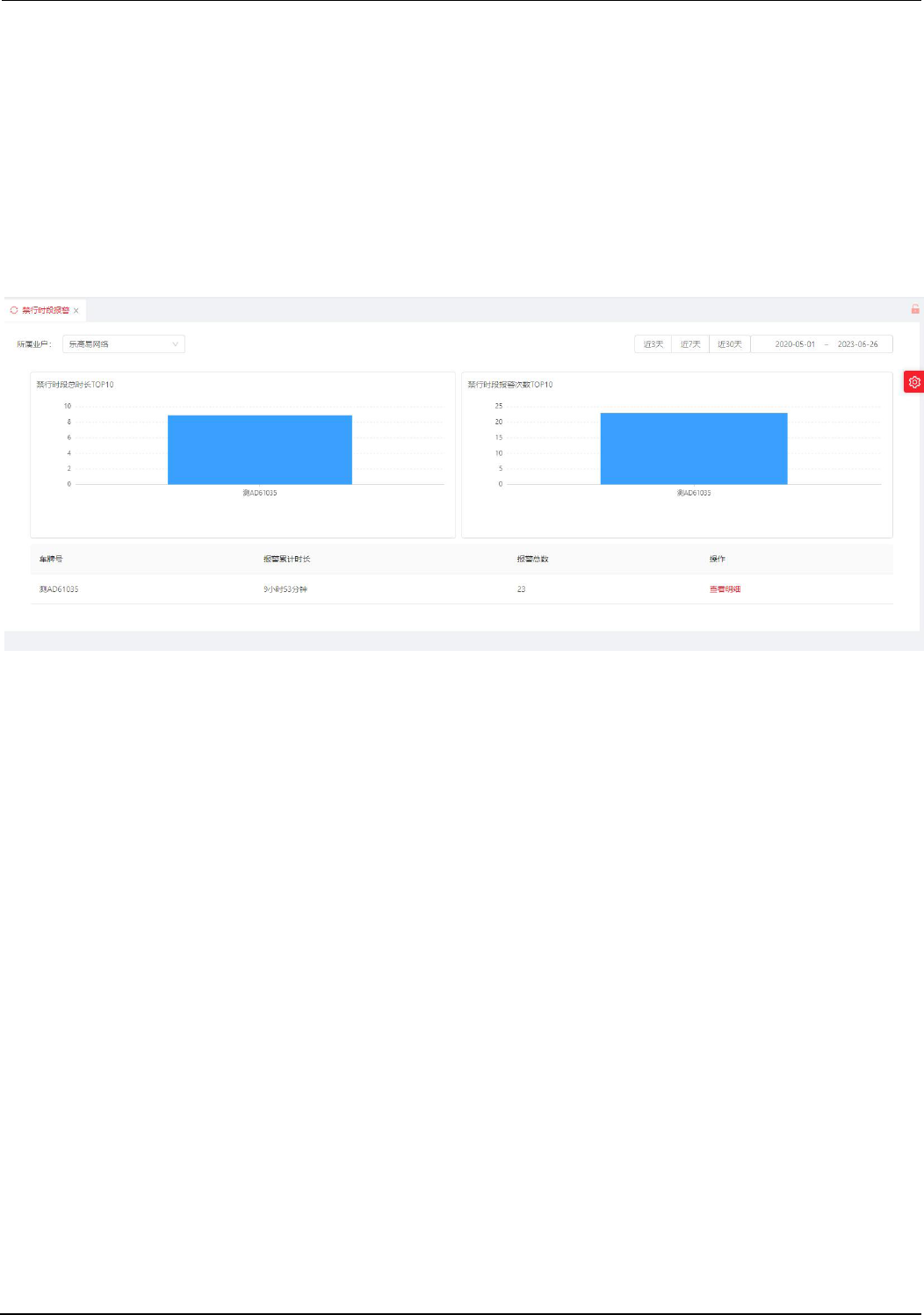

使用者点击导航栏中的“禁行时段报警”菜单可进入功能界面，见下图（图 6-10）所示：
图 6-10
禁行时段总时长 TOP10：以柱状图方式展现查询时间段内车辆在禁行时段内行驶时长排行前 10 的车辆；
禁行时段报警次数 TOP10：以柱状图方式展现查询时间段内车辆在禁行时段内行车次数排行前 10 的车辆；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 38页，共 90页
车辆禁行时段报警统计列表：以列表方式统计查询时间段内的禁行时段报警详情，点击“查看明细”按钮可进
入“禁行时段报警”功能界面。
进出围栏报警
使用者点击导航栏中的“进出围栏报警”菜单可进入功能界面，见下图（图 6-11）所示：
图 6-11
车辆进出围栏总时长 TOP10：以柱状图方式展现查询时间段内车辆进程围栏报警时长排行前 10 的车辆；
车辆进出围栏次数 TOP10：以柱状图方式展现查询时间段内车辆进出围栏报警次数排行前 10 的车辆；
车辆进出围栏报警统计列表：以列表方式统计查询时间段内的进出围栏报警次数以及时长，点击“查看明细”
按钮可进入“进出围栏报警”功能界面。
疲劳驾驶报警

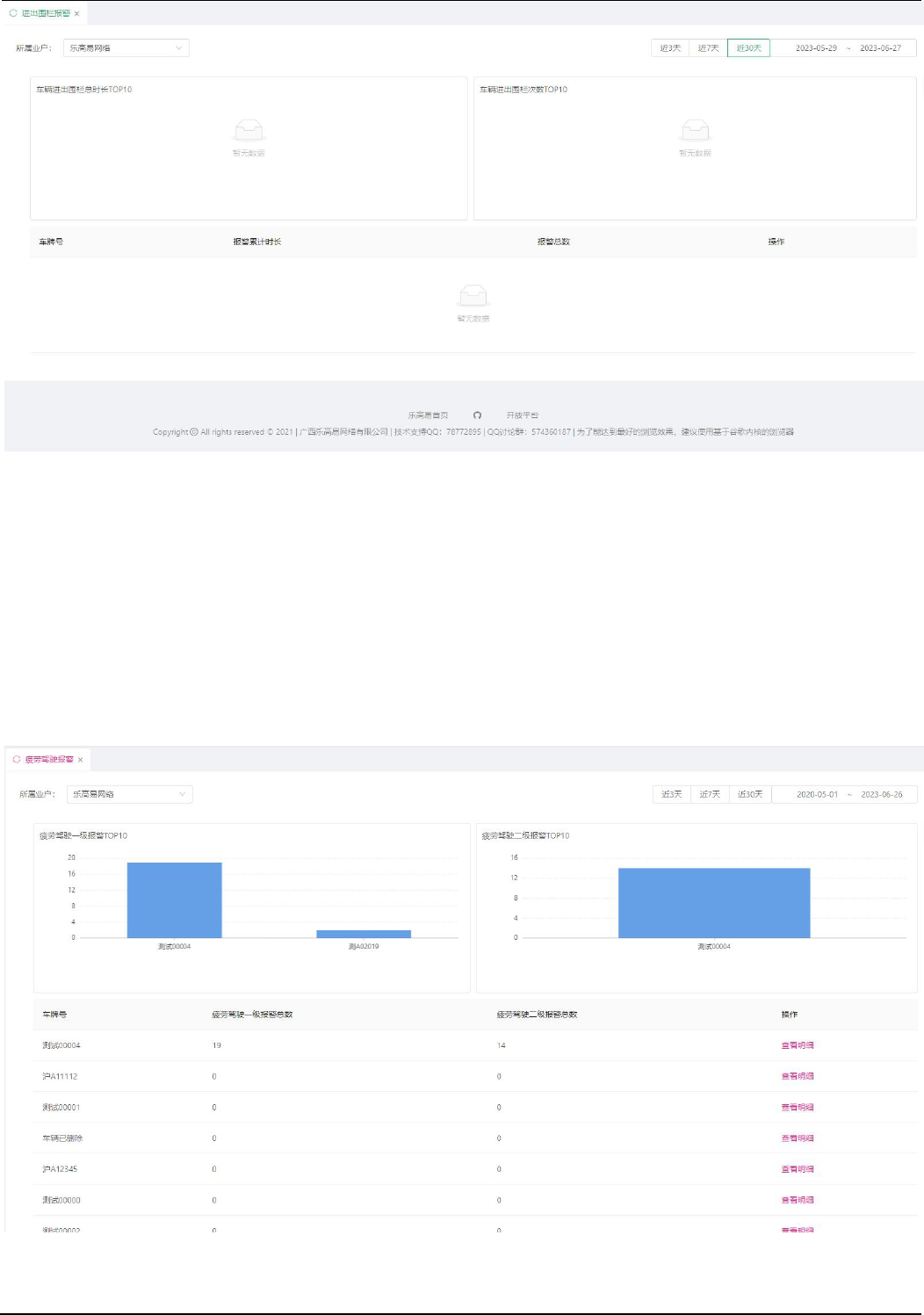

使用者点击导航栏中的“疲劳驾驶报警”菜单可进入功能界面，见下图（图 6-12）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 39页，共 90页
图 6-12
疲劳驾驶一级报警 TOP10：以柱状图方式展现查询时间段内车辆疲劳驾驶一级报警次数排行前 10 的车辆；
疲劳驾驶二级报警 TOP10：以柱状图方式展现查询时间段内车辆疲劳驾驶二级报警次数排行前 10 的车辆；
车辆禁行时段报警统计列表：以列表方式统计查询时间段内的疲劳驾驶报警次数，点击“查看明细”按钮可进
入“禁行时段报警”功能界面。
超速驾驶报警
使用者点击导航栏中的“超速驾驶报警”菜单可进入功能界面，见下图（图 6-13）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 40页，共 90页
图 6-13
最高时速 TOP10：以柱状图方式展现查询时间段内车辆行驶速度排行前 10 的车辆；
超速总次数 TOP10：以柱状图方式展现查询时间段内车辆超速报警次数排行前 10 的车辆；
超速时长 TOP10：以柱状图方式展现查询时间段内车辆超速行驶时长排行前 10 的车辆；
车辆超速报警统计列表：以列表方式统计查询时间段内的超速报警次数以及超速时长，点击“查看明细”按钮
可进入“超速报警明细”功能界面。
充电记录
使用者点击导航栏中的“运行分析”菜单可进入功能界面，见下图（图 6-2）所示：
车务管理操作说明
使用者点击一级导航菜单栏中的“车务管理”菜单，可展开车务管理的二级菜单，点击对应的菜
单项可进入对应的功能界面。
车辆管理

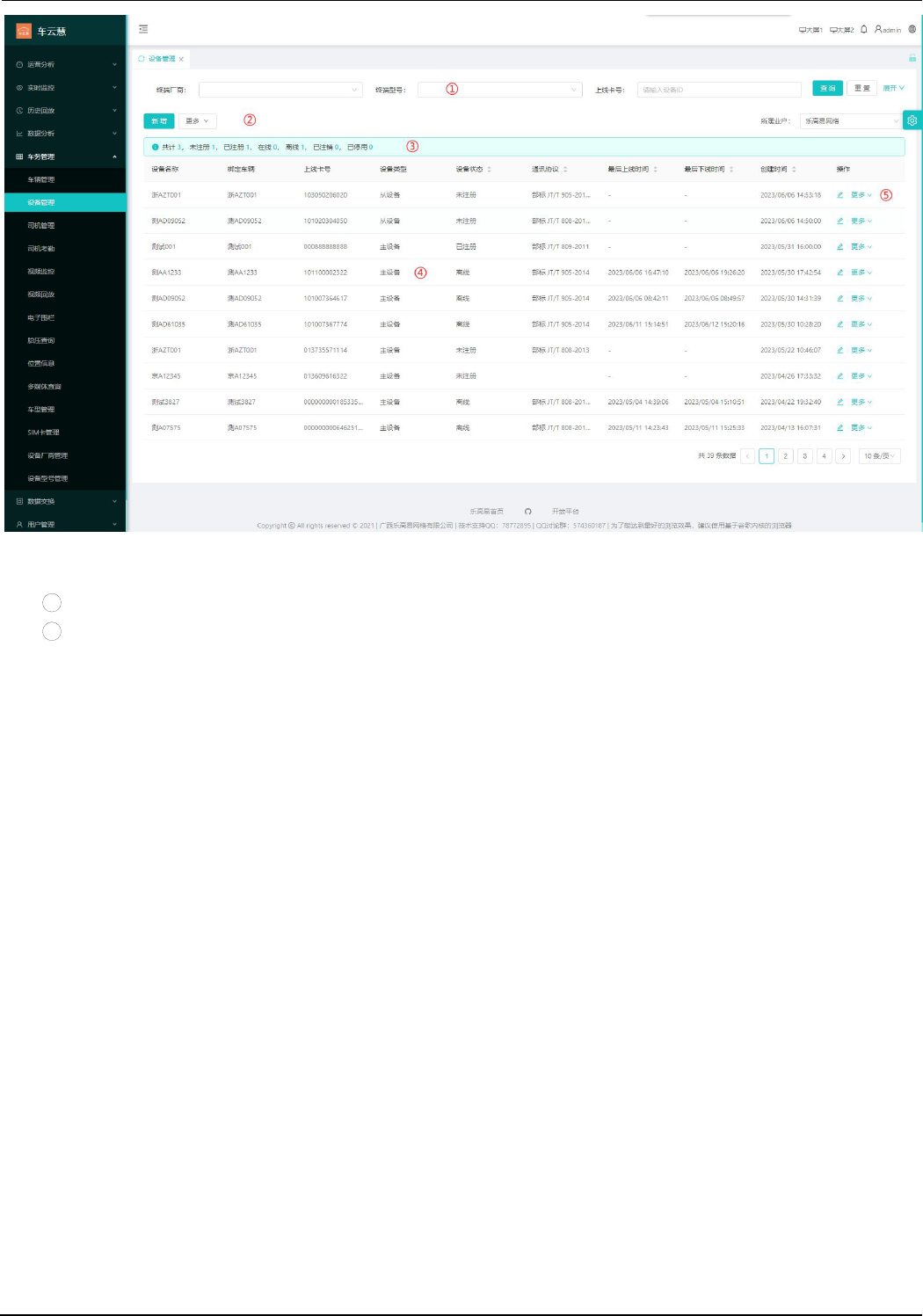

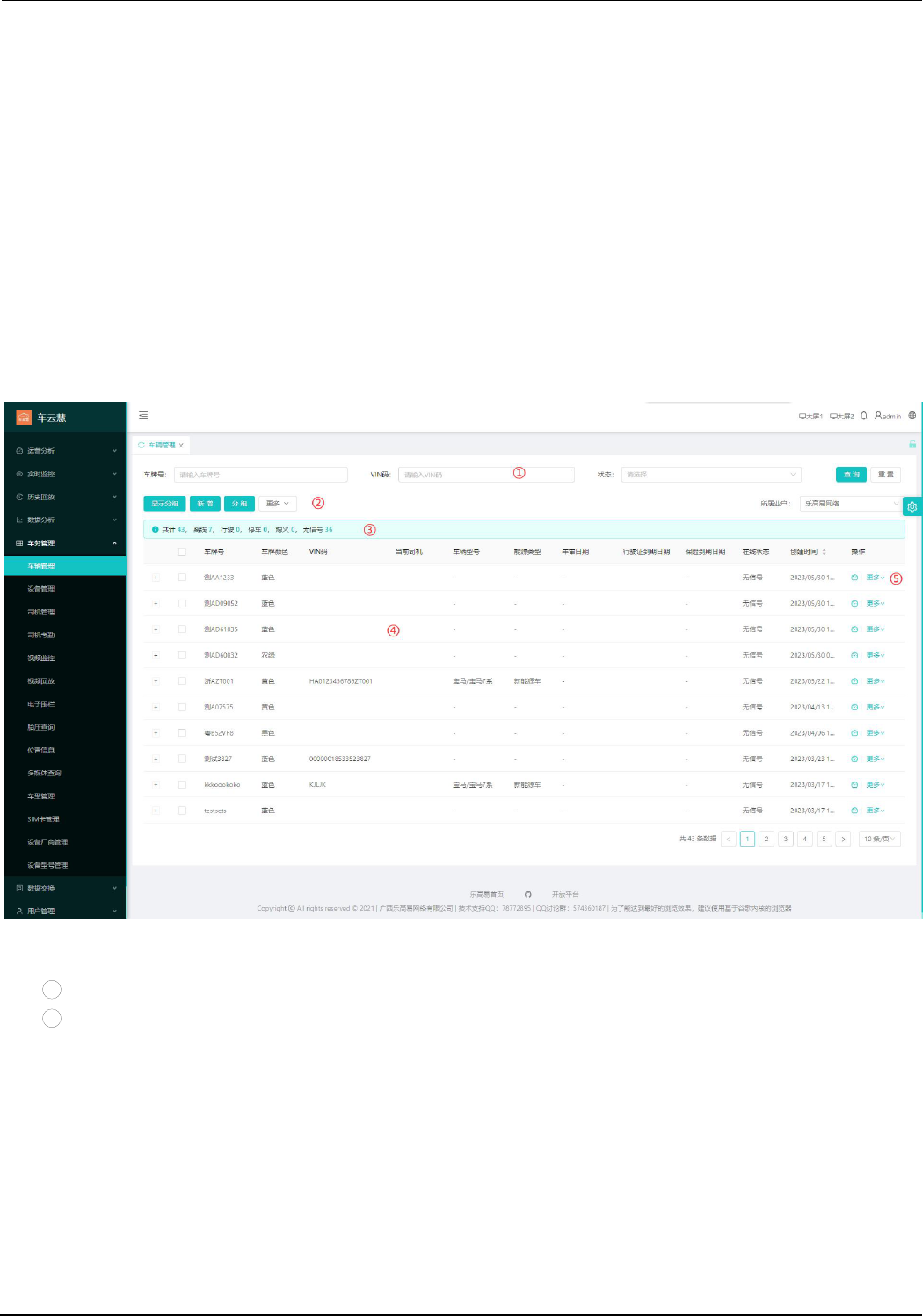

使用者点击导航栏中的“车辆管理”菜单可进入功能界面，界面功能主要分为五大块，见下图
（图 7-1）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 41页，共 90页
图 7-1
1 查询条件：支持按车牌号、VIN 码、状态查询以及所属业户查询；
2 操作工具栏：
显示分组：点击“显示分组”按钮，列表左侧展开车辆分组界面，使用分组功能可方便管理车辆，见
下图(图 7-2)所示：

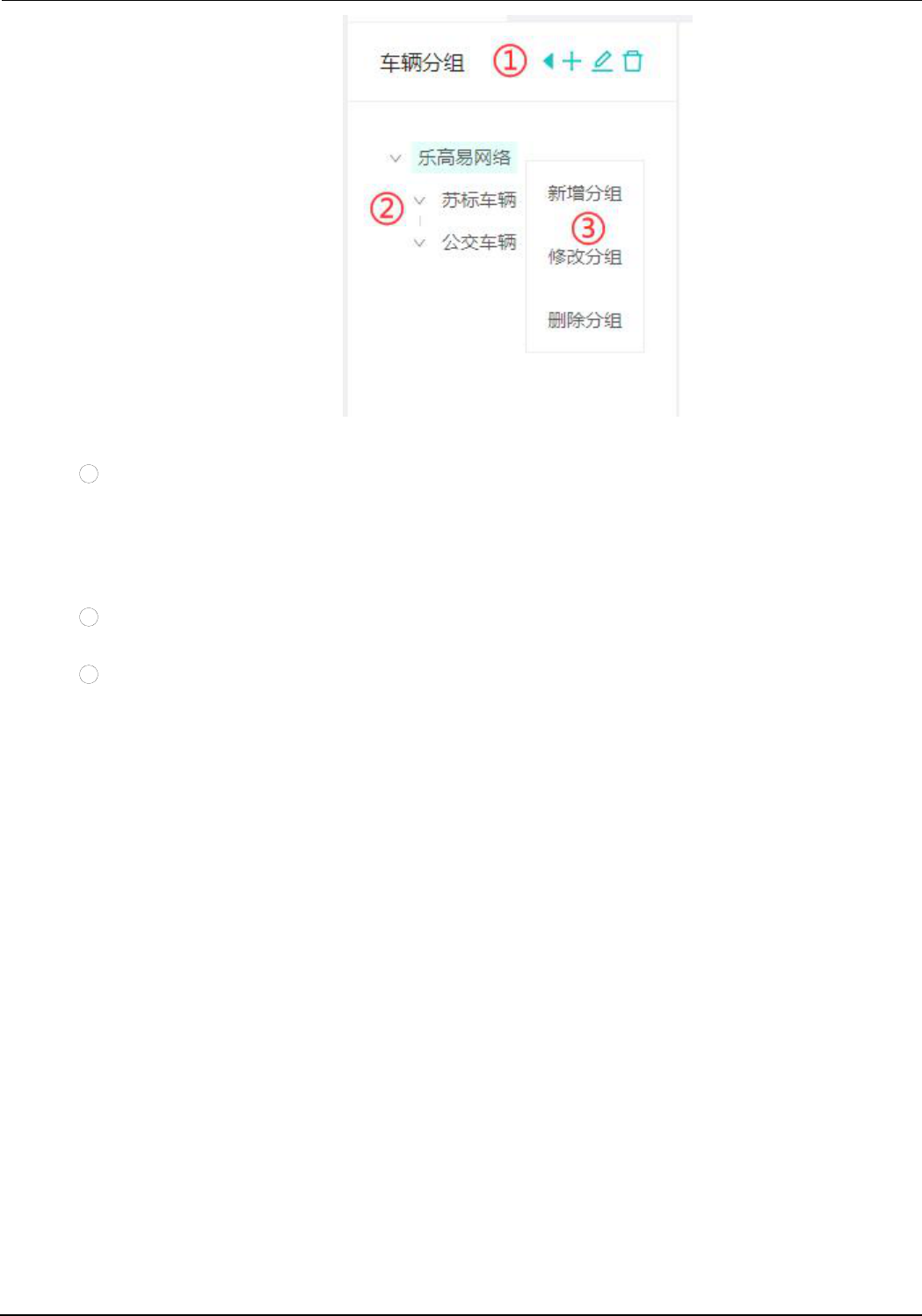

图 7-2
1 工具栏：
隐藏分组：点击“三角形”按钮可隐藏车辆分组
新增分组：先选中分组树节点，点击“+”按钮可在该分组下添加子分组；
修改分组：先选中分组树节点，点击“编辑”按钮可修改该分组；
删除分组：先选中分组树节点，点击“删除”按钮可删除该分组。
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 42页，共 90页
2 分组树：点击车辆分组树可展开子节点，点击节点可查询该分组下的车辆，在节点上点击鼠标右键，
可弹出右键操作菜单；
3 右键菜单：
新增分组：在分组树节点上点击右键弹出菜单中，选择“新增分组”可在该分组下添加子分组；
修改分组：在分组树节点上点击右键弹出菜单中，选择“修改分组”可修改该分组；
删除分组：在分组树节点上点击右键弹出菜单中，选择“删除分组”可删除该分组。
新增：点击“新增”按钮，进入新增车辆功能界面，在新增界面中填写好各项车辆信息，点击“保存”
按钮即可完成车辆的新增，见下图（图 7-3）所示：
图 7-3
分组：先在车辆列表中选中需要分组的车辆，然后点击“分组”，在弹出的对话框中，选择分组之后，
点击“确定”按钮即可，见下图（图 7-4）所示：
图 7-4
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 43页，共 90页
更多：点击“更多”按钮，可展开其他的操作。
导出：导出当前的车辆列表；
删除：批量删除列表中选中的车辆。
3 车辆统计：车辆数以及车辆状态（离线、行驶、停车、熄火、无信号）统计；
4 车辆列表：分页展示车辆信息列表；
5 车辆操作工具栏：
解绑：点击车辆列表对应行前面的“+”可查看该车辆绑定的车载设备，点击“解绑”可解绑对应的设备；
更多：包括编辑、删除、停用车辆；

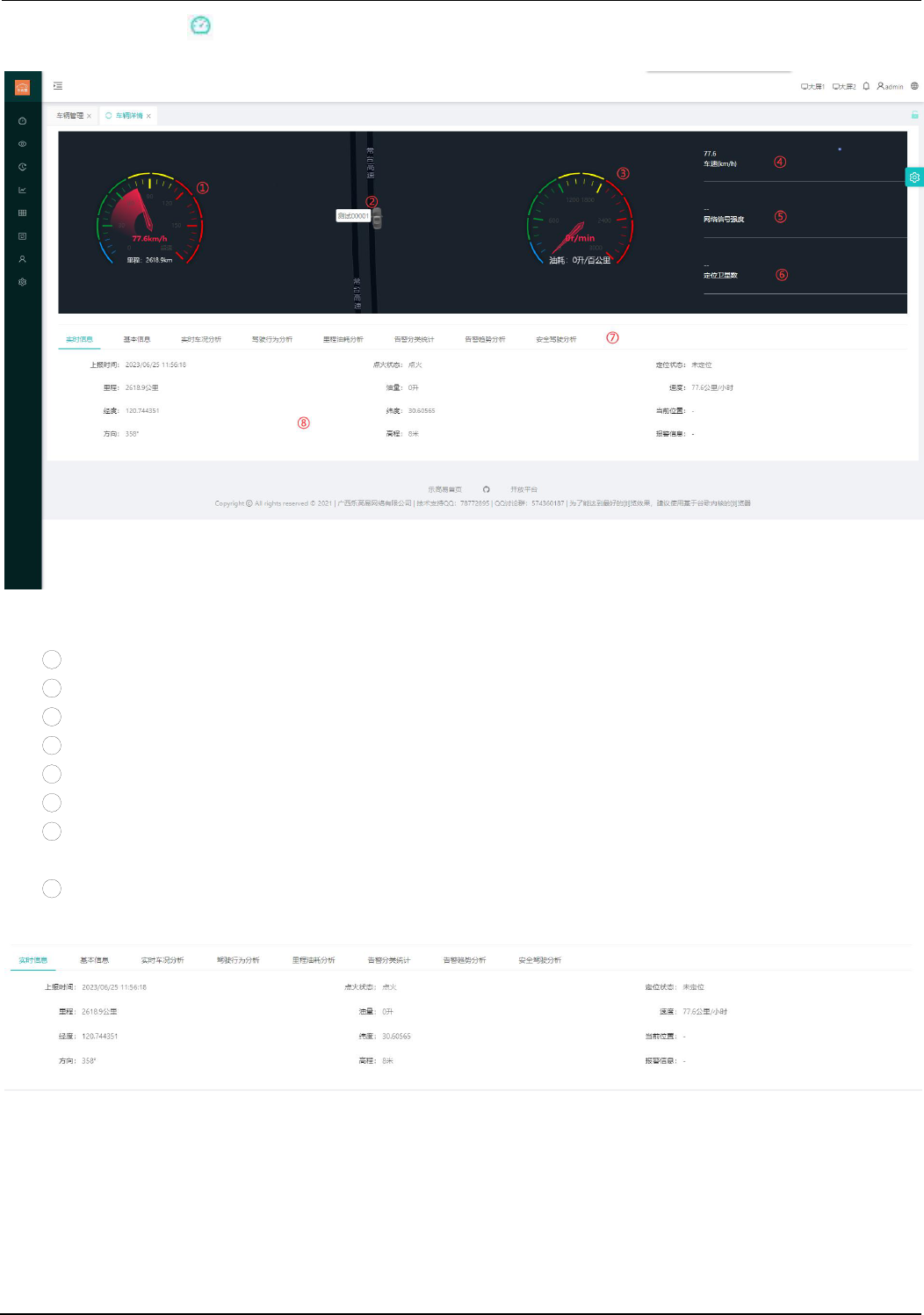

详情：点击“ ” 详情按钮，可进入车辆详情功能界面，功能分为八大部分，见下图所示：
图 7-5
1 里程速度仪表盘：动态显示实时车速以及总里程数；
2 车辆定位：在地图上实时定位当前车辆所在位置；
3 油耗发动机仪表盘：实时显示发送机转速以及百公里油耗；
4 实时车速：以折线图方式动态展示车速趋势；
5 网络信号强度：以折线图方式动态展示网络信号强度趋势；
6 定位卫星数：以折线图方式动态展示定位卫星数趋势；
7 功能导航栏：包括实时信息、基本信息、实时车况分析、驾驶行为分析、里程油耗分析、告警分类统计、
告警趋势分析、安全驾驶分析；
8 详细内容展示区：
实时信息：实时展现当前车辆的车况信息，见下图（图 7-6）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 44页，共 90页
图 7-6

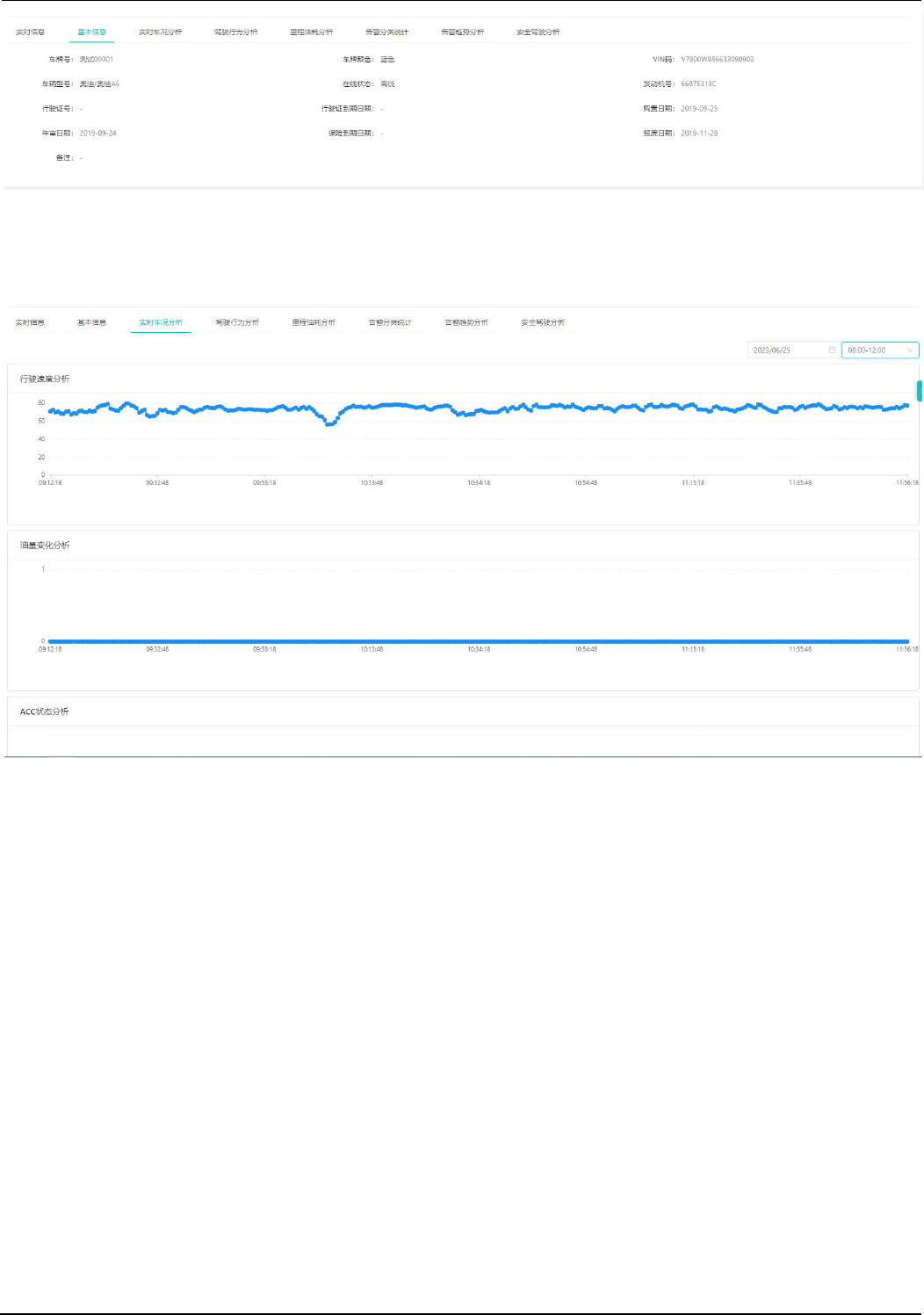

基本信息：展示车辆档案信息，见下图（图 7-7）所示：
图 7-7
实时车况分析：以折线图方式分别展示选定时间段内行驶速度、油量变化、ACC 状态、车门状态、定
位状态、卫星定位数、无线信号量的趋势图，见下图（图 7-8）所示：
图 7-8
驾驶行为分析：统计分析今天、昨天、当月、当年的里程油耗、违规行为、“三急”行为、历史最高
速度，见下图（图 7-9）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 45页，共 90页
图 7-9
里程油耗：统计今天、昨天、当月、当年的行驶里程、驾驶时长、总计油耗、百公里油耗；
违规行为：统计今天、昨天、当月、当年的超速驾驶、疲劳驾驶、超时停车；
“三急”行为：统计今天、昨天、当月、当年的急加速、急减速、急转弯次数；
历史最高速度：统计今天、昨天、当月、当年的最高速度。
里程油耗分析：见下图（图 7-10）所示：
图 7-10
百公里油耗分析：左边以折线图方式按天统计车辆百公里油耗形成趋势图，右边以列表方式展现
每天对应的百公里油耗；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 46页，共 90页
行驶里程分析：左边以折线图方式按天统计车辆行驶里程形成趋势图，右边以列表方式展现每天
对应的行驶里程。
告警分类统计：见下图（图 7-11）所示：
图 7-11
告警汇总：左边以柱状图方式统计系统中各个告警分类对应的告警数量，右边以列表方式展现每
个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
紧急告警：左边以柱状图方式统计紧急告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
驾驶行为告警：左边以柱状图方式统计驾驶行为告警类型对应的各个告警的告警数量，右边以列
表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警
事件列表”；
设备故障告警：左边以柱状图方式统计设备故障告警类型对应的各个告警的告警数量，右边以列
表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警
事件列表”；
平台告警：左边以柱状图方式统计平台告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
ADAS 告警(一级)：左边以柱状图方式统计 ADAS 告警(一级)类型对应的各个告警的告警数量，右
边以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的
“告警事件列表”；
ADAS 告警(二级)：左边以柱状图方式统计 ADAS 告警(二级)类型对应的各个告警的告警数量，右
边以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的
“告警事件列表”；
DSM 告警(一级)：左边以柱状图方式统计 DSM 告警(一级)类型对应的各个告警的告警数量，右边
以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告
警事件列表”；
DSM 告警(二级)：左边以柱状图方式统计 DSM 告警(二级)类型对应的各个告警的告警数量，右边
以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告
警事件列表”；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 47页，共 90页
TPM 告警：左边以柱状图方式统计 TPM 告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
BSD 告警：左边以柱状图方式统计 BSD 告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”。
告警趋势分析：见下图（图 7-12）所示：
图 7-12
告警汇总：左边以折线图方式按天统计对应的告警数量，形成告警趋势图，右边以列表方式展现
每天对应的告警数量；
分类汇总：左边以折线图方式按天按类型统计对应的告警数量，形成告警趋势图，右边以列表方
式展现每天对应的告警数量；
紧急告警：左边以折线图方式按天按告警类型统计紧急告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天紧急告警对应的告警数量；
驾驶行为告警：左边以折线图方式按天按告警类型统计驾驶行为告警分类的各个告警类型总数量，
形成告警趋势图，右边以列表方式展现每天驾驶行为告警对应的告警数量；
设备故障告警：左边以折线图方式按天按告警类型统计设备故障告警分类的各个告警类型总数量，
形成告警趋势图，右边以列表方式展现每天设备故障告警对应的告警数量；
平台告警：左边以折线图方式按天按告警类型统计平台告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天平台告警对应的告警数量；
ADAS 告警(一级)：左边以折线图方式按天按告警类型统计 ADAS 告警(一级)分类的各个告警类型
总数量，形成告警趋势图，右边以列表方式展现每天 ADAS 告警(一级)对应的告警数量；
ADAS 告警(二级)：左边以折线图方式按天按告警类型统计 ADAS 告警(二级)分类的各个告警类型
总数量，形成告警趋势图，右边以列表方式展现每天 ADAS 告警(二级)对应的告警数量；
DSM 告警(一级)：左边以折线图方式按天按告警类型统计 DSM 告警(一级)分类的各个告警类型总
数量，形成告警趋势图，右边以列表方式展现每天 DSM 告警(一级)对应的告警数量；
DSM 告警(二级)：左边以折线图方式按天按告警类型统计 DSM 告警(二级)分类的各个告警类型总
数量，形成告警趋势图，右边以列表方式展现每天 DSM 告警(二级)对应的告警数量；
TPM 告警：左边以折线图方式按天按告警类型统计 TPM 告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天 TPM 告警对应的告警数量；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 48页，共 90页
BSD 告警：左边以折线图方式按天按告警类型统计 BSD 告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天 BSD 告警对应的告警数量。
安全驾驶分析：见下图（图 7-13）所示：
图 7-13
综合分析：左边以雷达图方式分析主动安全驾驶行为各项（警惕度、清醒度、平稳性、专注度、
操控性）评分，右边以列表方式展现每项（警惕度、清醒度、平稳性、专注度、操控性）总评分；
趋势分析：左边以折线图方式按天统计每项（警惕度、清醒度、平稳性、专注度、操控性）评分
形成趋势图，右边以列表方式展现每天对应的每项（警惕度、清醒度、平稳性、专注度、操控性）
评分。
设备管理
使用者点击导航栏中的“车辆”菜单可进入功能界面，界面功能主要分为五大块，见下图（图
7-14）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 49页，共 90页
图 7-14
1 查询条件：支持按终端厂商、终端型号、上线卡号等条件查询；
2 操作工具栏：包括新增、更多（导入、导出、删除）；
新增：新增设备，填写好相关信息后，点击确定按钮即可，见下图（图 7-15）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 50页，共 90页
图 7-15
设备类型：一辆车只能绑定一个主设备，绑定多个从设备，车辆轨迹、里程等统计报表以主设备为主；
终端厂商、终端型号：不同的终端型号绑定了不同的通讯协议，设备根据通讯协议连接平台的对应通讯地
址与平台进行通讯；
上线卡号：填写终端设备对应的设备 ID(如 JT/T808 协议，对应协议消息头定义的 SIM 卡号码)
设备状态：选择未注册，设备按标准流程完成注册、鉴权上线流程；选择以注册，则鉴权码需要填写设备
上设定的鉴权码，设备可不同注册直接鉴权上线。
3 设备统计：设备数以及设备状态（未注册、已注册、在线、离线、已注销、已停用）统计；
4 设备列表：分页展示设备信息列表；
5 设备操作工具栏：包括编辑、更多（解绑、停用、注销、删除）；
编辑：修改设备信息；
解绑：解除设备与车辆的绑定关系；
停用：停用设备，停用后设备将不能上线；
注销：发送指令给设备，注销设备，注销后设备不再上线连接平台；
删除：删除设备信息。
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 51页，共 90页

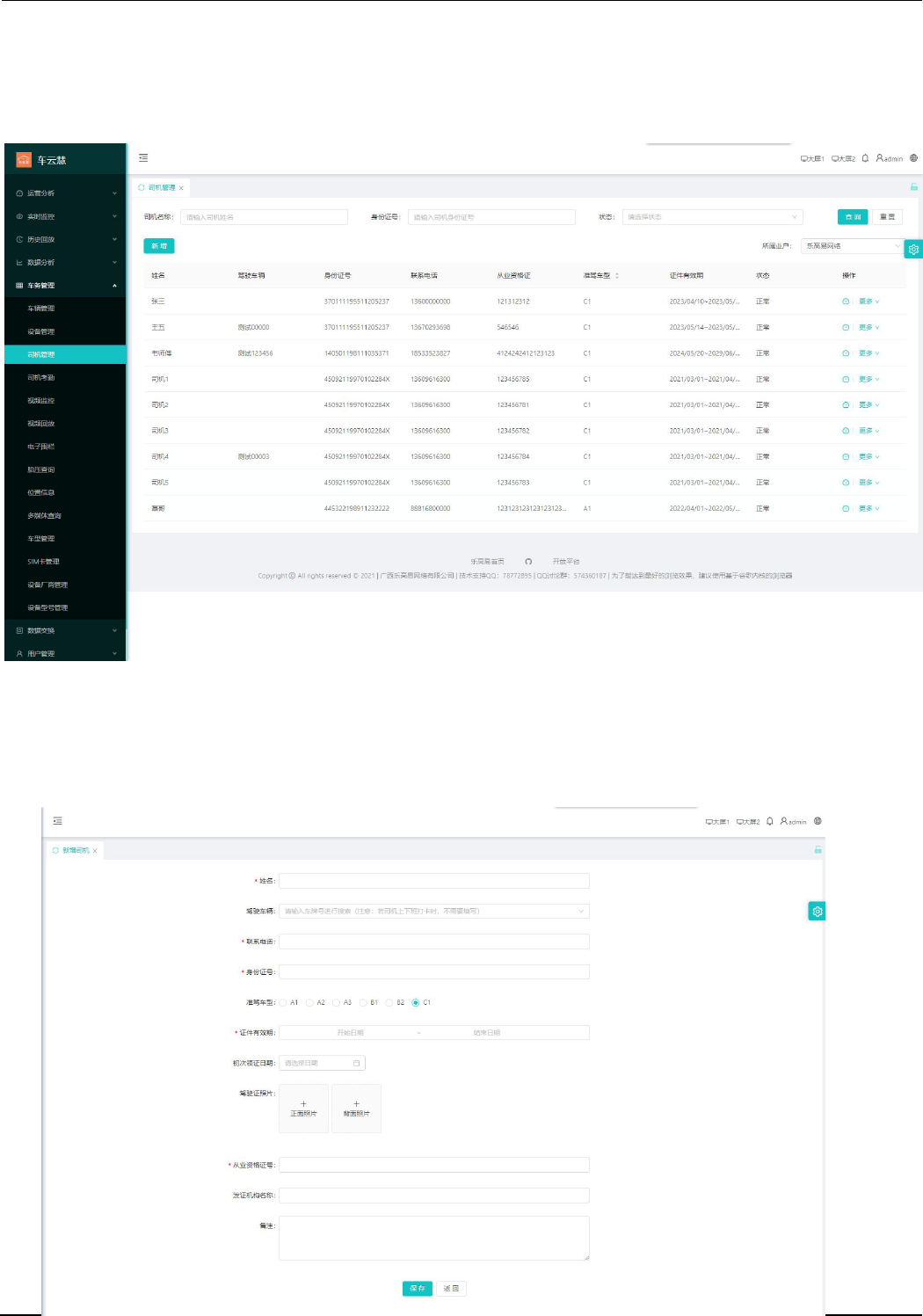

司机管理
使用者点击导航栏中的“司机管理”菜单可进入功能界面，见下图（图 7-16）所示：
图 7-16
列表查询：支持司机名称、身份证号等条件查询，查询结果分页展现；
新增：点击“新增”按钮，进入新增司机信息，填写好相关信息后，点击“保存”即可完成添加司机信息，见
下图（图 7-17）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 52页，共 90页
图 7-17
绑定车辆：如果车辆有多个司机，司机刷卡上下班时，不需要绑定车辆，系统根据司机刷卡考勤记录确定当前车辆
的司机；若司机绑定了车辆，则默认为车辆的司机；
从业资格证号：司机刷卡上下班时，根据从业资格证号来查找对应的司机信息。
详情：点击“ ” 详情按钮，可进入司机详情功能界面，功能分为三大部分，见下图（图 7-18）所示：
图 7-18
1 基本信息：展现司机的基本信息；
2 功能导航栏：包括详细信息、驾驶行为分析、里程油耗分析、告警分类统计、告警趋势分析、安全驾驶分
析；
3 详细内容展示区：
基本信息：展示司机档案信息，见下图（图 7-19）所示：
图 7-19
驾驶行为分析：统计分析今天、昨天、当月、当年的里程油耗、违规行为、“三急”行为、历史最高
速度，见下图（图 7-20）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 53页，共 90页
图 7-20
里程油耗：统计今天、昨天、当月、当年的行驶里程、驾驶时长、总计油耗、百公里油耗；
违规行为：统计今天、昨天、当月、当年的超速驾驶、疲劳驾驶、超时停车；
“三急”行为：统计今天、昨天、当月、当年的急加速、急减速、急转弯次数；
历史最高速度：统计今天、昨天、当月、当年的最高速度。

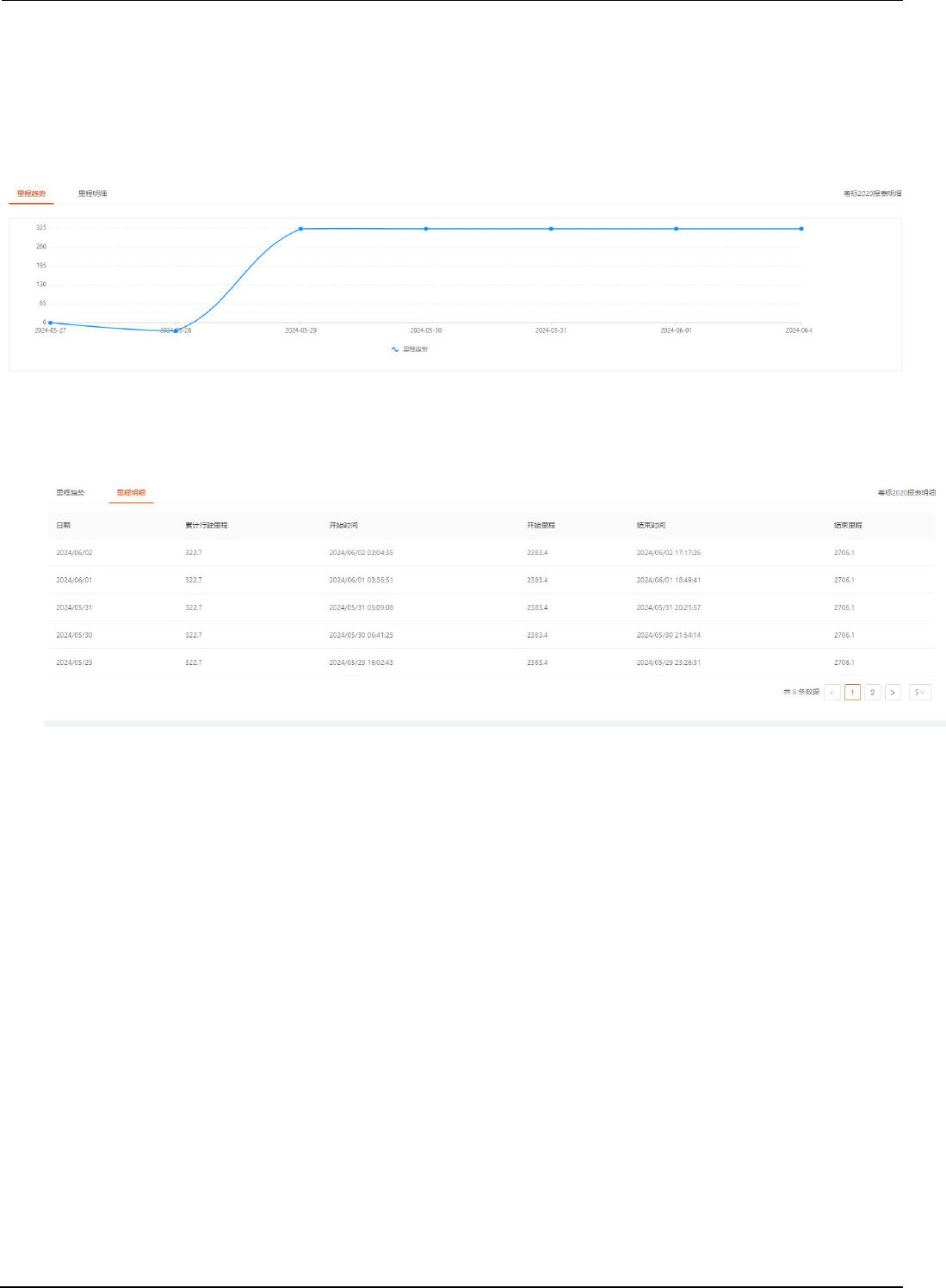

里程油耗分析：见下图（图 7-21）所示：
图 7-21
百公里油耗分析：左边以折线图方式按天统计司机百公里油耗形成趋势图，右边以列表方式展现
每天对应的百公里油耗；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 54页，共 90页
行驶里程分析：左边以折线图方式按天统计司机行驶里程形成趋势图，右边以列表方式展现每天
对应的行驶里程。
告警分类统计：见下图（图 7-22）所示：
图 7-22
告警汇总：左边以柱状图方式统计系统中各个告警分类对应的告警数量，右边以列表方式展现每
个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
紧急告警：左边以柱状图方式统计紧急告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列
表”；
驾驶行为告警：左边以柱状图方式统计驾驶行为告警类型对应的各个告警的告警数量，右边以列
表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警
事件列表”；
设备故障告警：左边以柱状图方式统计设备故障告警类型对应的各个告警的告警数量，右边以列
表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警
事件列表”；
平台告警：左边以柱状图方式统计平台告警类型对应的各个告警的告警数量，右边以列表方式展
现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列
表”；
ADAS 告警(一级)：左边以柱状图方式统计 ADAS 告警(一级)类型对应的各个告警的告警数量，右边
以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的
“告警事件列表”；
ADAS 告警(二级)：左边以柱状图方式统计 ADAS 告警(二级)类型对应的各个告警的告警数量，右边
以列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的
“告警事件列表”；
DSM 告警(一级)：左边以柱状图方式统计 DSM 告警(一级)类型对应的各个告警的告警数量，右边以
列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 55页，共 90页
警事件列表”；
DSM 告警(二级)：左边以柱状图方式统计 DSM 告警(二级)类型对应的各个告警的告警数量，右边以
列表方式展现每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告
警事件列表”；
TPM 告警：左边以柱状图方式统计 TPM 告警类型对应的各个告警的告警数量，右边以列表方式展现
每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”；
BSD 告警：左边以柱状图方式统计 BSD 告警类型对应的各个告警的告警数量，右边以列表方式展现
每个告警分类对应的告警数量，点击列表中的“详情”按钮可进入对应分类的“告警事件列表”。
告警趋势分析：见下图（图 7-23）所示：
图 7-23
告警汇总：左边以折线图方式按天统计对应的告警数量，形成告警趋势图，右边以列表方式展现
每天对应的告警数量；
分类汇总：左边以折线图方式按天按类型统计对应的告警数量，形成告警趋势图，右边以列表方
式展现每天对应的告警数量；
紧急告警：左边以折线图方式按天按告警类型统计紧急告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天紧急告警对应的告警数量；
驾驶行为告警：左边以折线图方式按天按告警类型统计驾驶行为告警分类的各个告警类型总数量，
形成告警趋势图，右边以列表方式展现每天驾驶行为告警对应的告警数量；
设备故障告警：左边以折线图方式按天按告警类型统计设备故障告警分类的各个告警类型总数量，
形成告警趋势图，右边以列表方式展现每天设备故障告警对应的告警数量；
平台告警：左边以折线图方式按天按告警类型统计平台告警分类的各个告警类型总数量，形成告
警趋势图，右边以列表方式展现每天平台告警对应的告警数量；
ADAS 告警(一级)：左边以折线图方式按天按告警类型统计 ADAS 告警(一级)分类的各个告警类型总
数量，形成告警趋势图，右边以列表方式展现每天 ADAS 告警(一级)对应的告警数量；
ADAS 告警(二级)：左边以折线图方式按天按告警类型统计 ADAS 告警(二级)分类的各个告警类型总
数量，形成告警趋势图，右边以列表方式展现每天 ADAS 告警(二级)对应的告警数量；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 56页，共 90页
DSM 告警(一级)：左边以折线图方式按天按告警类型统计 DSM 告警(一级)分类的各个告警类型总数
量，形成告警趋势图，右边以列表方式展现每天 DSM 告警(一级)对应的告警数量；
DSM 告警(二级)：左边以折线图方式按天按告警类型统计 DSM 告警(二级)分类的各个告警类型总数
量，形成告警趋势图，右边以列表方式展现每天 DSM 告警(二级)对应的告警数量；
TPM 告警：左边以折线图方式按天按告警类型统计 TPM 告警分类的各个告警类型总数量，形成告警
趋势图，右边以列表方式展现每天 TPM 告警对应的告警数量；
BSD 告警：左边以折线图方式按天按告警类型统计 BSD 告警分类的各个告警类型总数量，形成告警
趋势图，右边以列表方式展现每天 BSD 告警对应的告警数量。
安全驾驶分析：见下图（图 7-24）所示：
图 7-24
综合分析：左边以雷达图方式分析主动安全驾驶行为各项（警惕度、清醒度、平稳性、专注度、
操控性）评分，右边以列表方式展现每项（警惕度、清醒度、平稳性、专注度、操控性）总评分；
趋势分析：左边以折线图方式按天统计每项（警惕度、清醒度、平稳性、专注度、操控性）评分
形成趋势图，右边以列表方式展现每天对应的每项（警惕度、清醒度、平稳性、专注度、操控性）
评分。
司机考勤
使用者点击导航栏中的“司机考勤”菜单可进入功能界面，以列表形式展现司机上下班打卡信息，
见下图（图 7-25）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 57页，共 90页
图 7-25
电子围栏
使用者点击导航栏中的“电子围栏”菜单可进入功能界面，界面功能分为五大块，见下图（图
7-26）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 58页，共 90页
图 7-26
1 查询条件：支持按车牌号、VIN 码、状态查询以及所属业户查询；
2 “平台围栏”下拉菜单操作工具栏，包括圆形、矩形、多边形、区域围栏以及限速设置；其中围栏设置信
息中“围栏类型”项含义如下：
1)出围栏告警：车辆围栏越界时报警一次，即车辆由围栏内驶出围栏外时报警一次；
2)进围栏告警：车辆围栏越界时报警一次，即车辆由围栏外进入围栏内时报警一次；
3)围栏限速：车辆在围栏内的行车速度达到设定值并持续一段时间后报警一次。

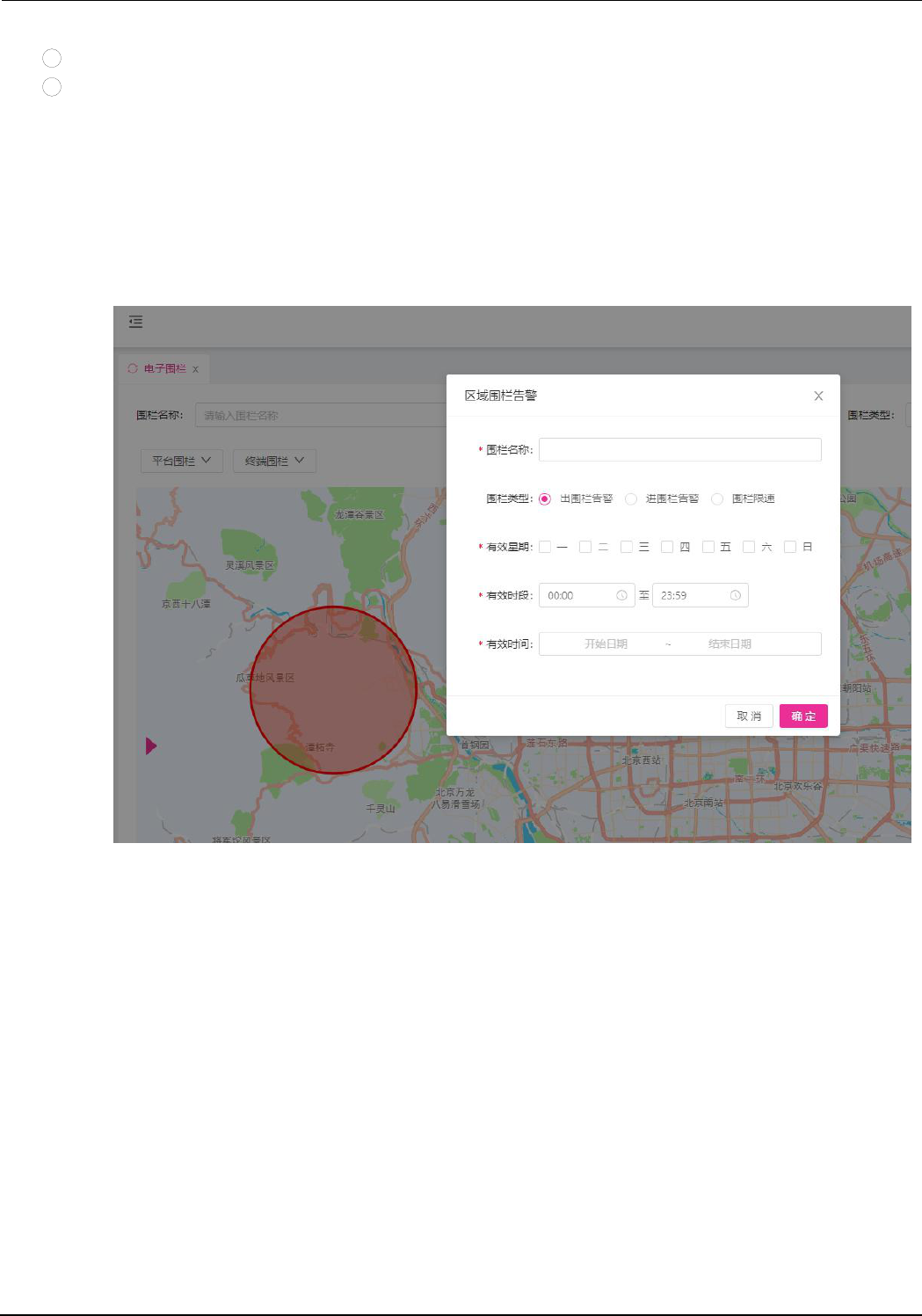

圆形围栏：点击下拉菜单中的“圆形围栏”，然后再地图上按住鼠标左键拉出一个圆圈，完成后释放
鼠标，最后在弹出的对话框中填写好相关的围栏信息后，点击确定按钮即可完成圆形围栏的新增操作，
见下图（图 7-27）所示：
图 7-27

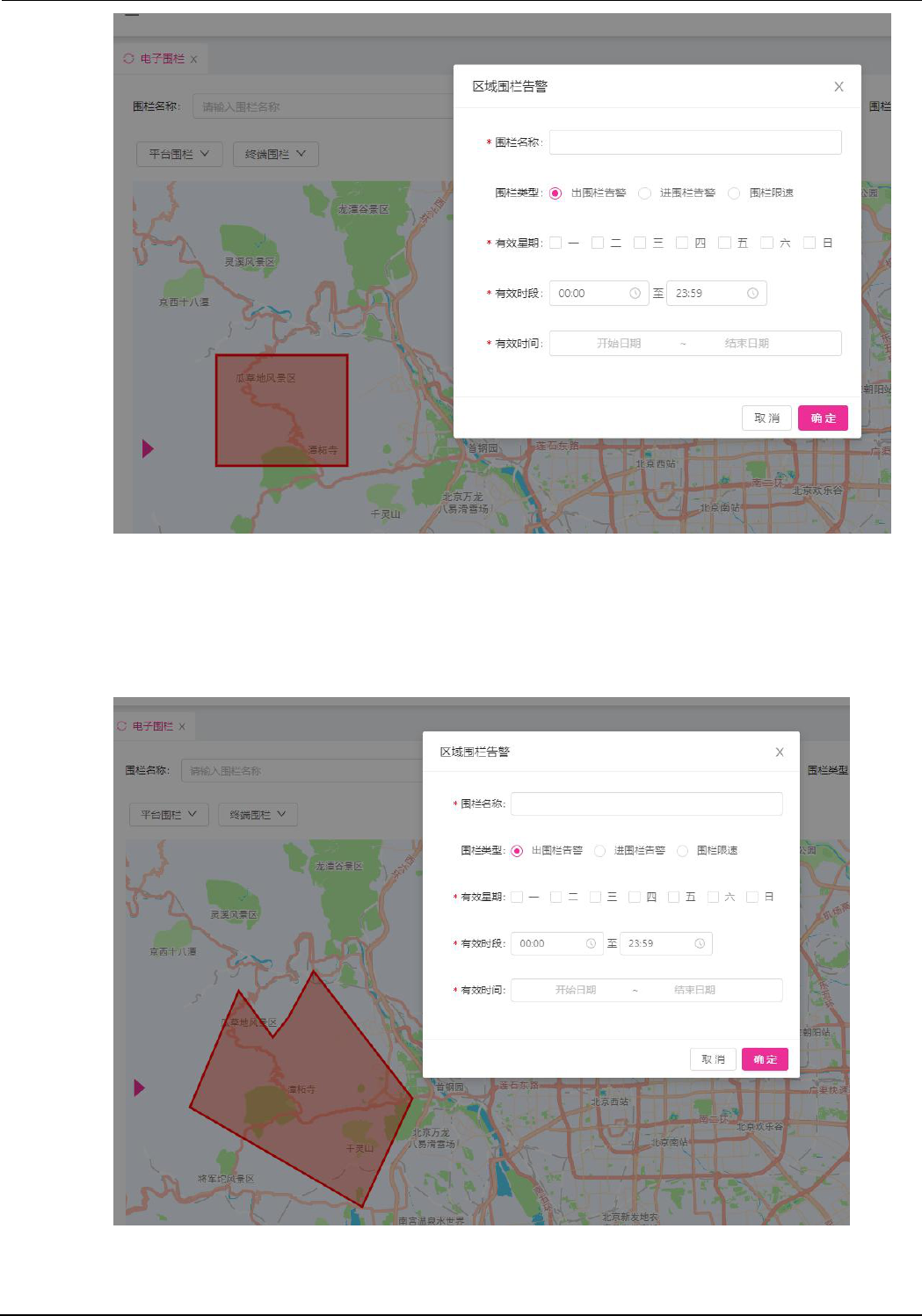

矩形围栏：点击下拉菜单中的“矩形围栏”，然后再地图上按住鼠标左键拉出一个矩形，完成后释放
鼠标，最后在弹出的对话框中填写好相关的围栏信息后，点击确定按钮即可完成矩形围栏的新增操作，
见下图（图 7-28）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 59页，共 90页
图 7-28
多边形围栏：点击下拉菜单中的“多边形围栏”，然后再地图上点击鼠标左键拉出一条直线后，点击
一下鼠标左键再拉出第二条直线，一次类推直至画完多边形的所有边，最后双击鼠标左键完成多边形
的绘画，然后在弹出的对话框中填写好相关的围栏信息后，点击确定按钮即可完成多边形围栏的新增
操作，见下图（图 7-29）所示：
图 7-29

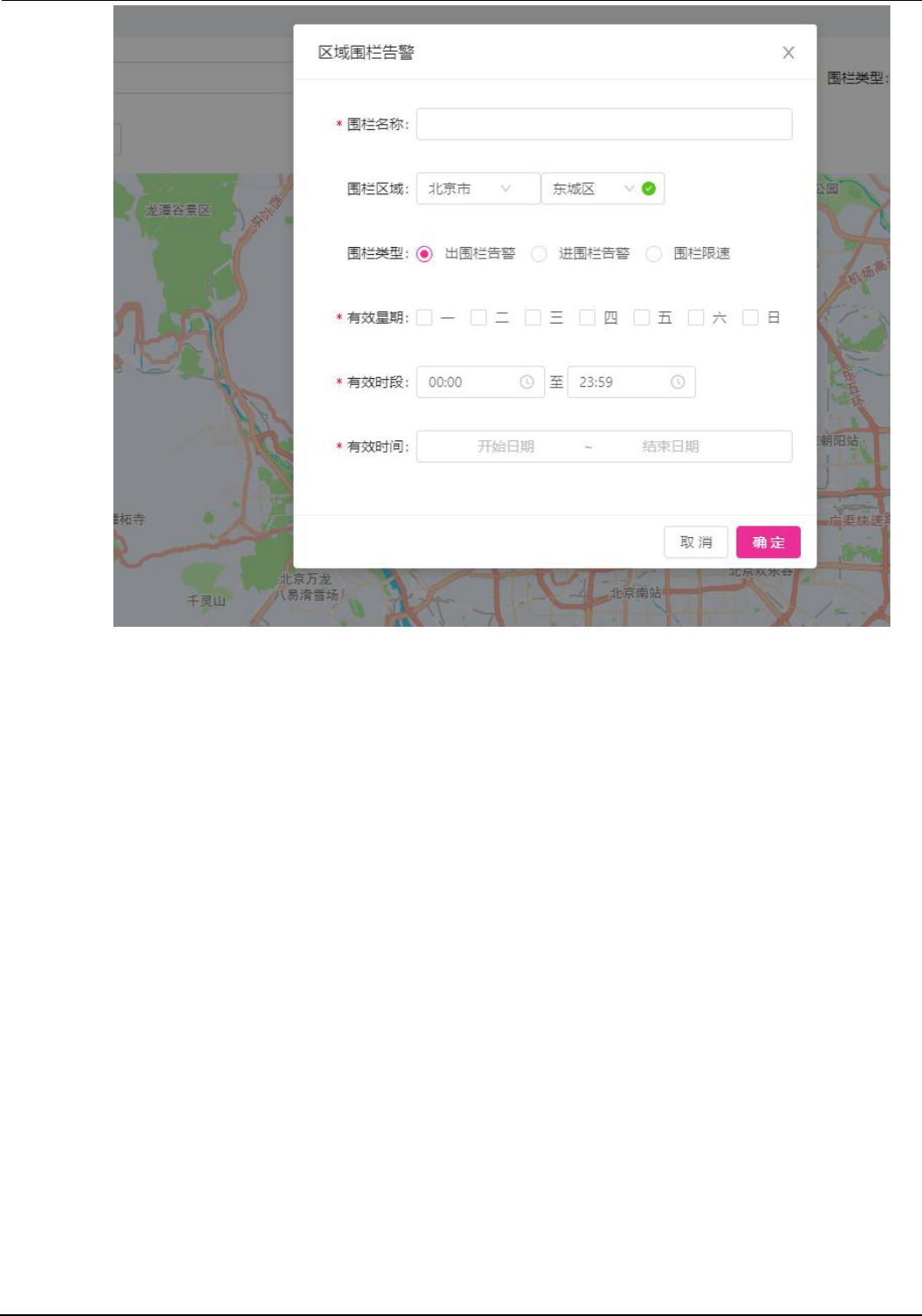

区域围栏：点击下拉菜单中的“区域围栏”，然后在弹出的对话框中选择围栏区域并填写好其他相关
的围栏信息后，点击确定按钮即可完成区域围栏的新增操作，见下图（图 7-30）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 60页，共 90页
图 7-30

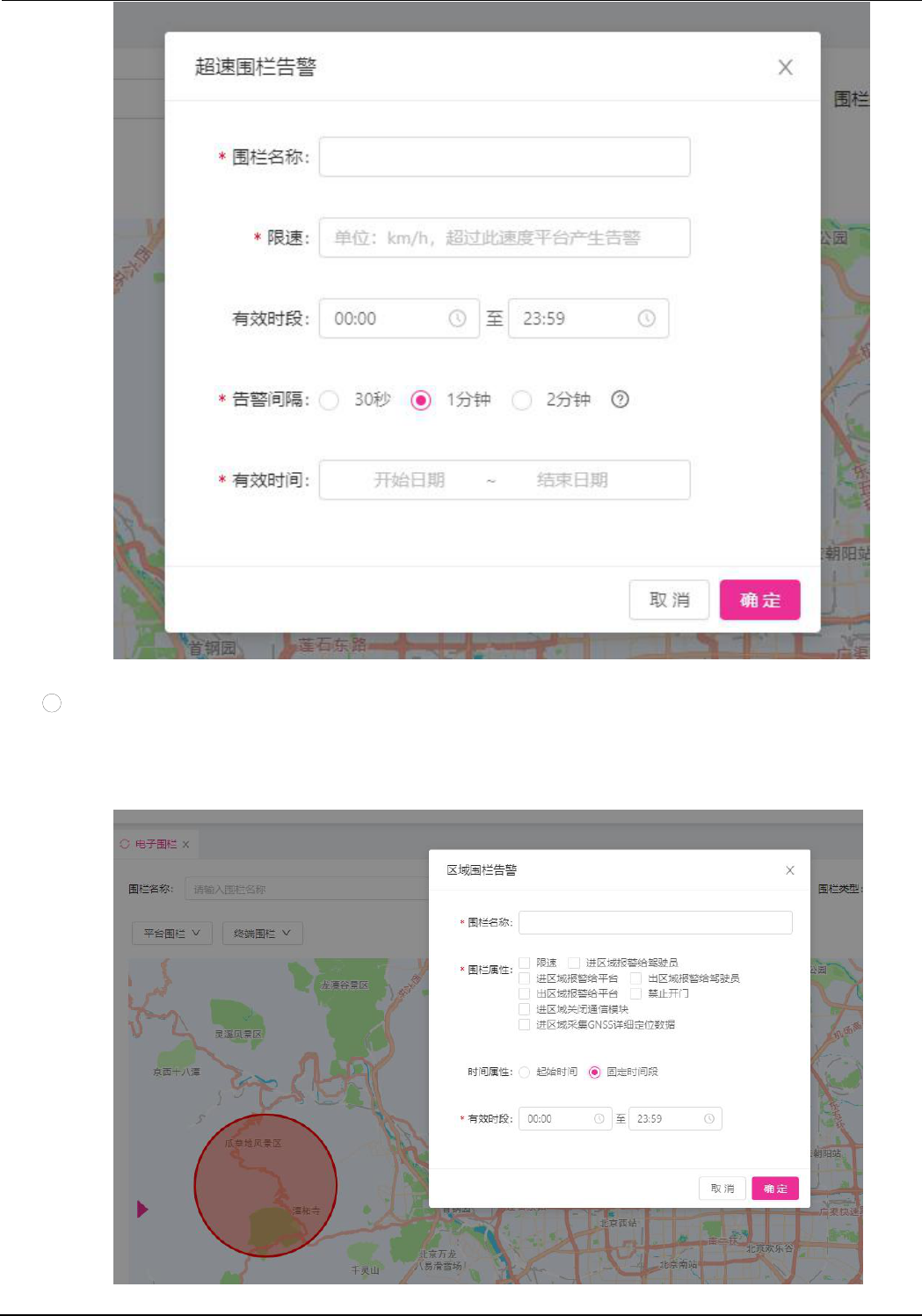

限速设置：点击下拉菜单中的“限速设置”，然后在弹出的对话框中填写好相关的围栏信息后，点击
确定按钮即可完成限速围栏的新增操作，见下图（图 7-31）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 61页，共 90页
图 7-31
3 “终端围栏”下拉菜单操作工具栏，包括圆形、矩形、多边形以及线路围栏；
圆形围栏：点击下拉菜单中的“圆形围栏”，然后再地图上按住鼠标左键拉出一个圆圈，完成后释放
鼠标，最后在弹出的对话框中填写好相关的围栏信息后，点击确定按钮即可完成圆形围栏的新增操作，
见下图（图 7-32）所示
图 7-32
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 62页，共 90页
矩形围栏：点击下拉菜单中的“矩形围栏”，然后再地图上按住鼠标左键拉出一个矩形，完成后释放
鼠标，最后在弹出的对话框中填写好相关的围栏信息后，点击确定按钮即可完成矩形围栏的新增操作，
见下图（图 7-33）所示：
图 7-33
多边形围栏：点击下拉菜单中的“多边形围栏”，然后再地图上点击鼠标左键拉出一条直线后，点击
一下鼠标左键再拉出第二条直线，一次类推直至画完多边形的所有边，最后双击鼠标左键完成多边形
的绘画，然后在弹出的对话框中填写好相关的围栏信息后，点击确定按钮即可完成多边形围栏的新增
操作，见下图（图 7-34）所示：
图 7-34
线路围栏：点击下拉菜单中的“路线围栏”进入新增路线围栏界面，界面功能为四大块，见下图（图
7-35）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 63页，共 90页
图 7-35
注：一个线路围栏由多个路段组成，一个路段由多个拐点组成。设置线路围栏包括设置路段信息、填
写围栏信息、绑定车辆、完成四个步骤。
一、设置路段信息
1 工具栏：路段拐点操作工具栏；
画路线：点击“画路线”按钮，然后再地图上点击鼠标左键拉出一条直线，然后在点击鼠标左键
拉出第二条直线，依此类推直至完成路线的绘制后，双击鼠标左键即可；
添加拐点：点击“添加拐点”，可在②列表中添加一个待输入拐点的记录行，手动输入拐点相关
信息后保存可人工在当前操作的路线最后添加一个拐点；
预览：点击“预览”按钮，可查看②拐点列表在地图中的路线；
删除：清空②列表拐点信息
返回：返回上一页
保存：保存②列表中拐点信息，弹出路段设置属性，见下图（图 7-36）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 64页，共 90页
图 7-36
下一步：进入围栏操作的下一步骤。
2 路段拐点列表：当前正在操作的路段拐点列表；
查看：点击“ ”按钮，可在地图中查看当前拐点的位置；
编辑：点击“编辑”按钮，可修改拐点信息；
删除：点击“删除”按钮，可删除当前拐点。
3 地图区域：可画路段、查看路段；
4 路段信息列表：展示当前线路围栏有几个路段组成；
查看：点击“ ”按钮，可在地图中查看当前路段；
编辑：点击“编辑”按钮，可修改路段信息；
删除：点击“删除”按钮，可删除当前路段。

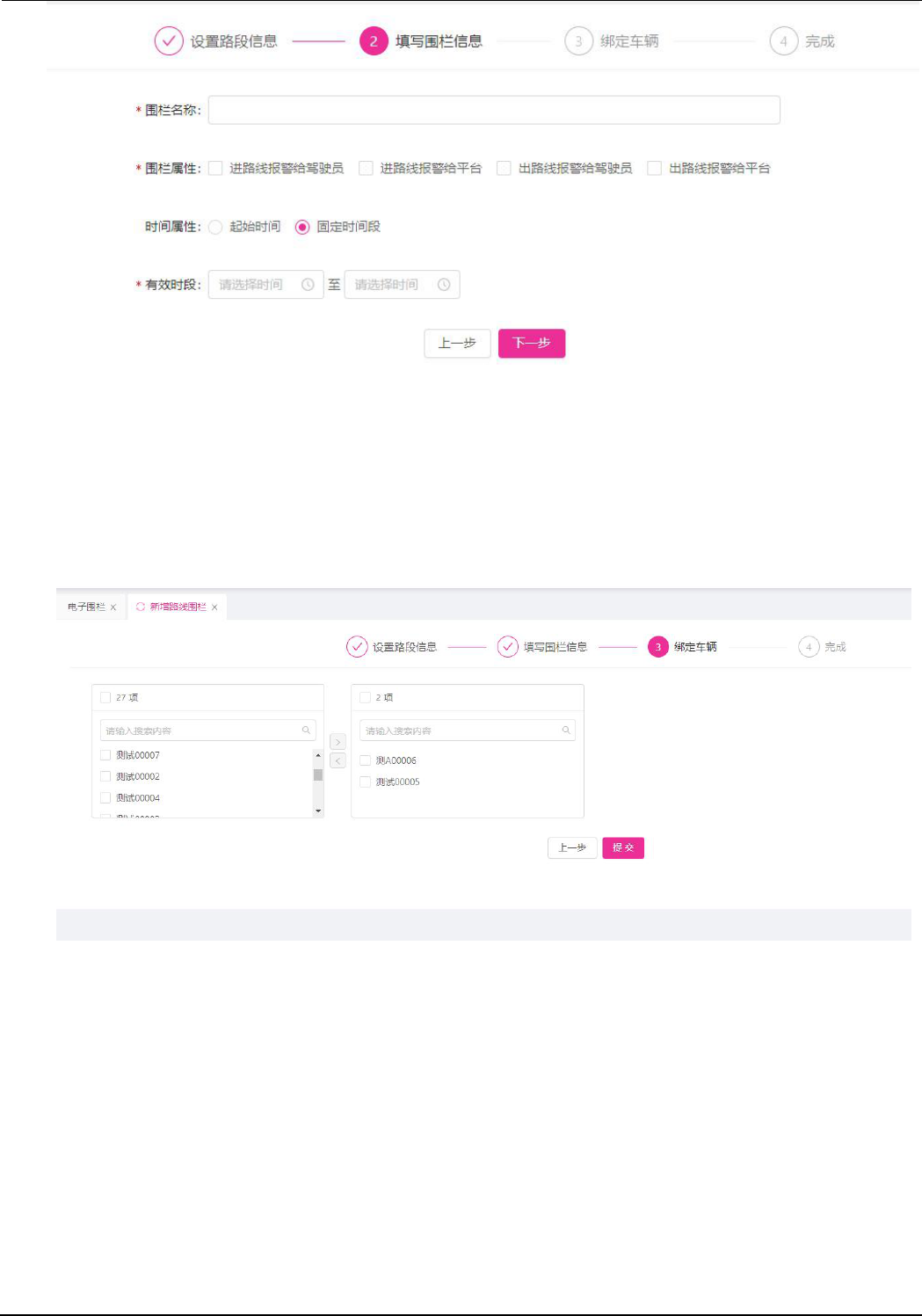

二、填写围栏信息
填写好围栏信息，点击下一步，可进入下一步骤的操作，点击上一步则返回上一操作步骤，见下图
（图 7-37）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 65页，共 90页
图 7-37
三、绑定车辆
选中需要绑定的车辆后，点击“提交”按钮可完成路线围栏的设置，点击上一步则返回上一操作步
骤，见下图（图 7-38）所示：
图 7-38

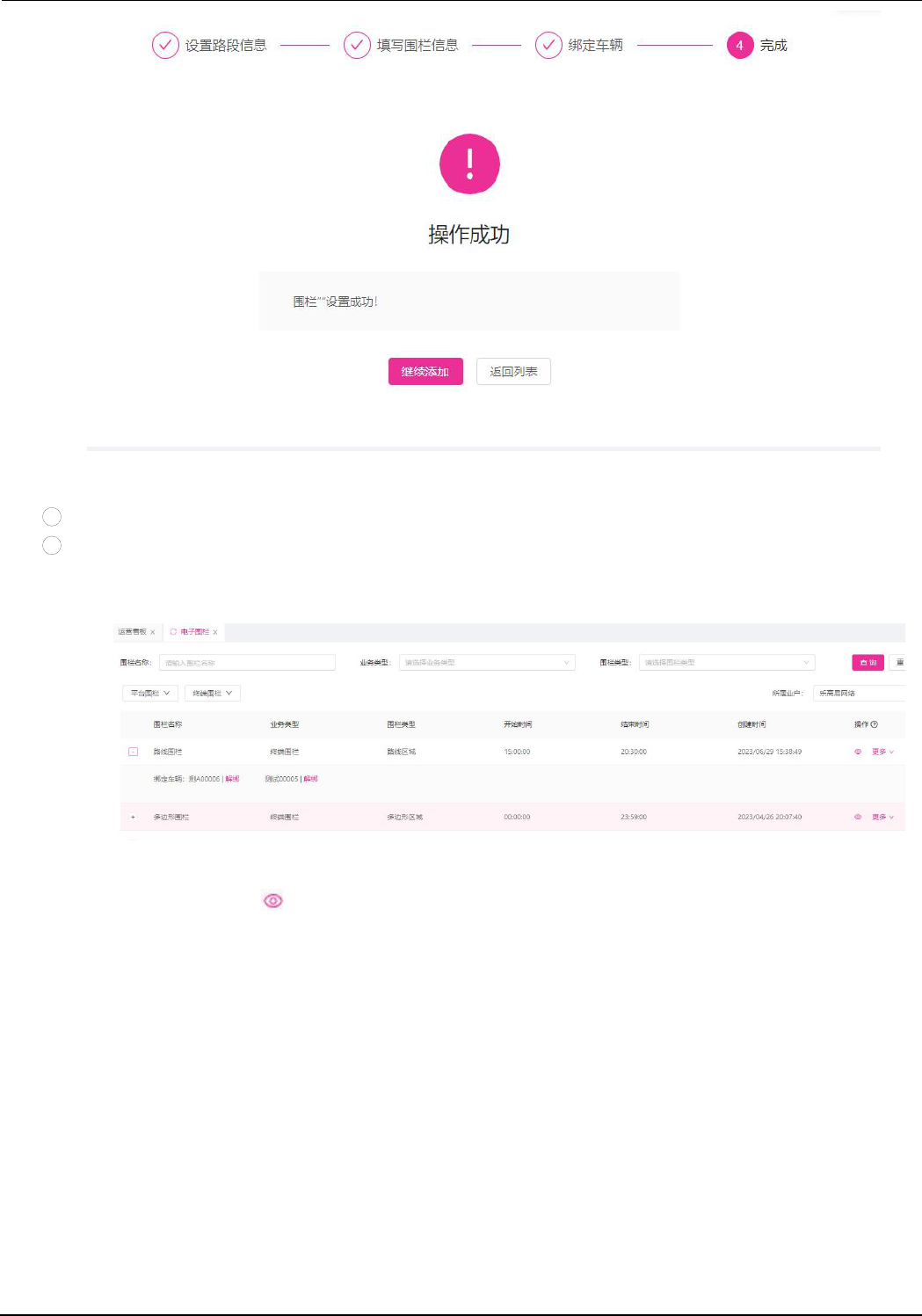

四、完成
提交路线围栏操作结果页，见下图（图 7-39）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 66页，共 90页
图 7-39
4 围栏信息列表：分页形式展现围栏信息；
5 围栏操作工具栏：包括查看绑定车辆、查看围栏、更多（绑定车辆、编辑围栏、编辑规则）；
查看绑定车辆：点击围栏列表前面“+”按钮，可查看当前围栏绑定的车辆，点击绑定车辆中的“解
绑”按钮可解除车辆与围栏的绑定关系，见下图（图 7-40）所示：
图 7-40

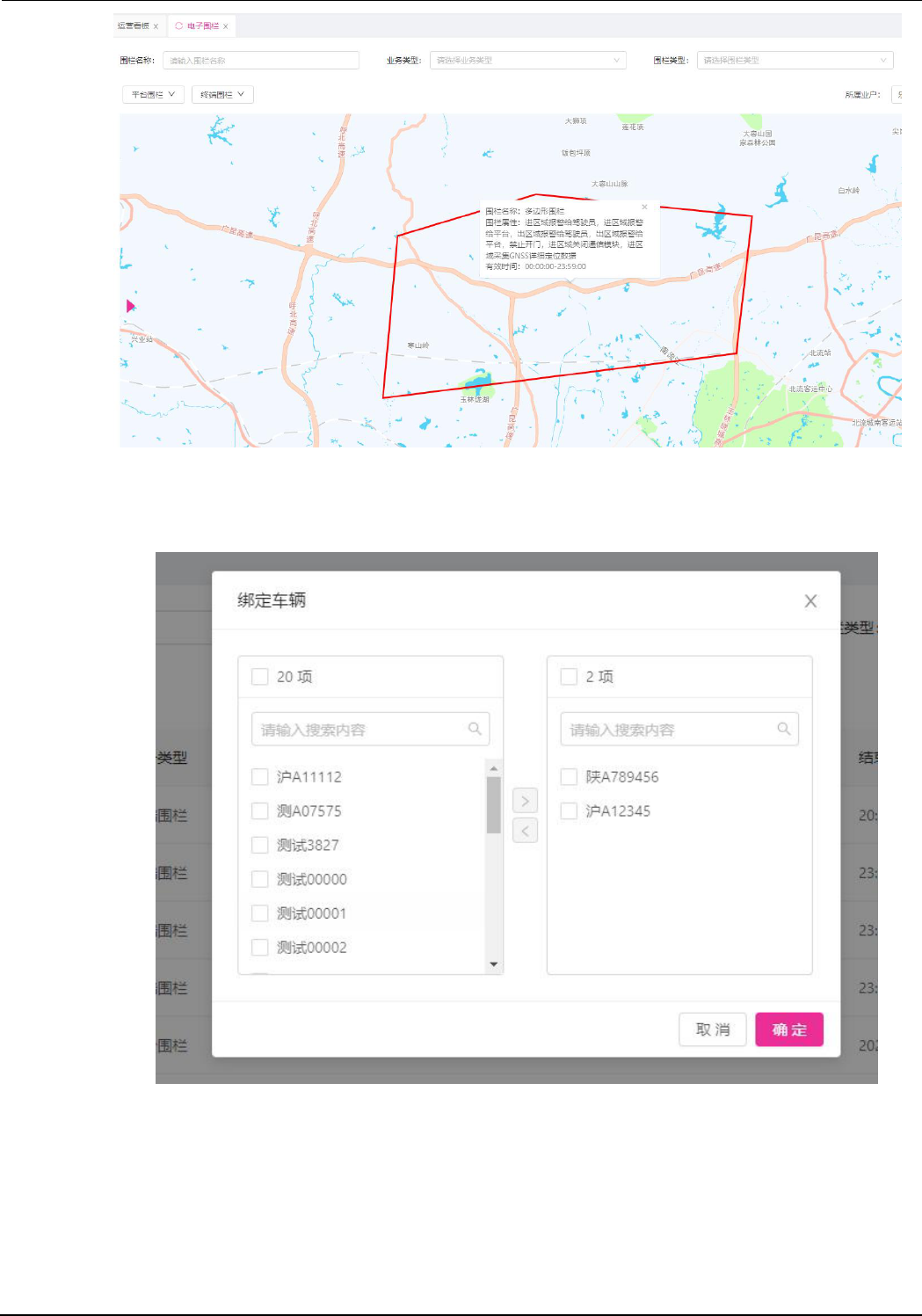

查看围栏：点击“ ”按钮，可在地图中查看当前的围栏信息，见下图（图 7-41）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 67页，共 90页
图 7-41

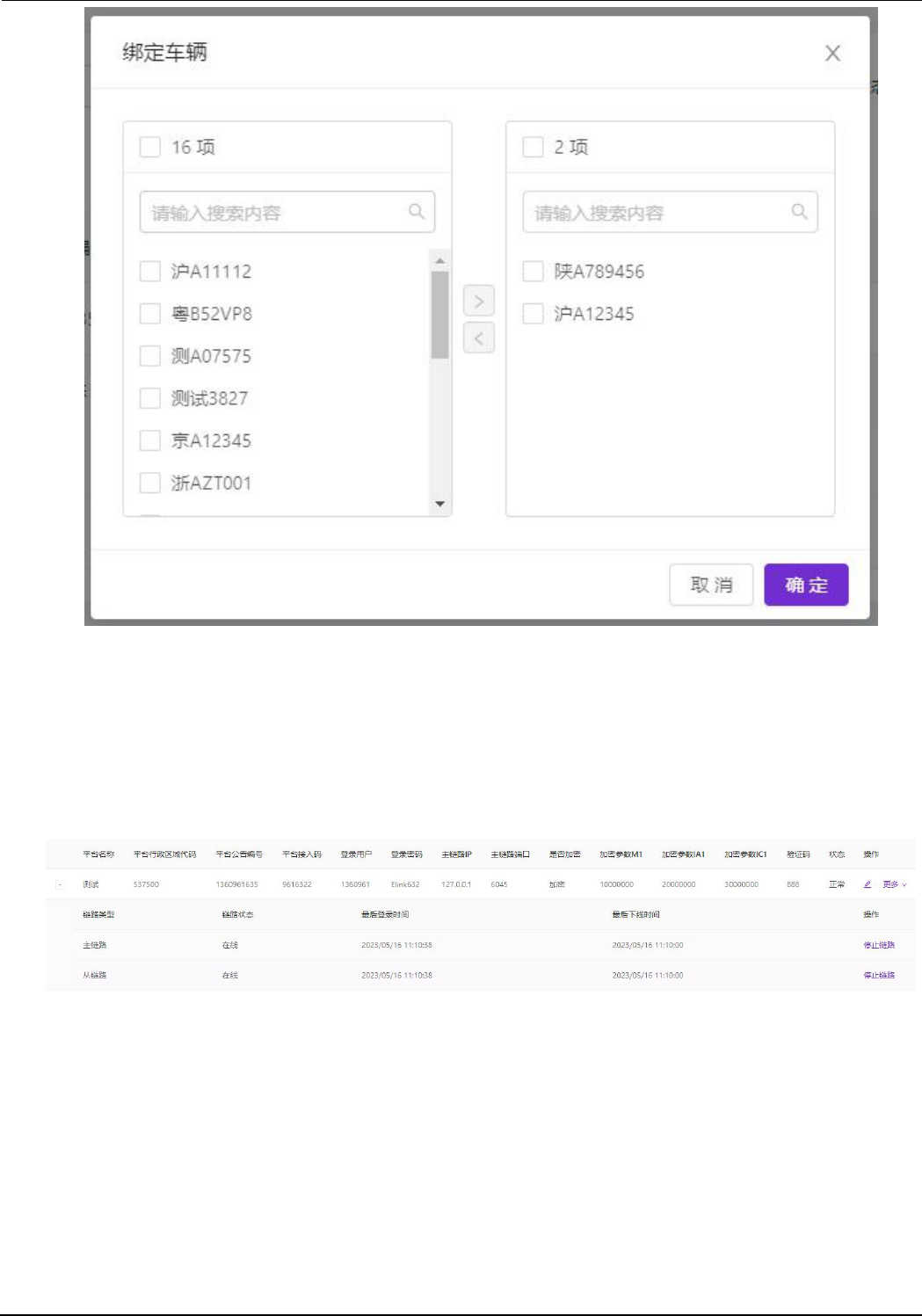

绑定车辆：点击“更多”下来菜单中的“绑定车辆”可弹出新增绑定车辆对话框，选择需要绑定的车
辆，点击“确定”按钮即可完成车辆与围栏的绑定，见下图（图 7-42）所示：
图 7-42

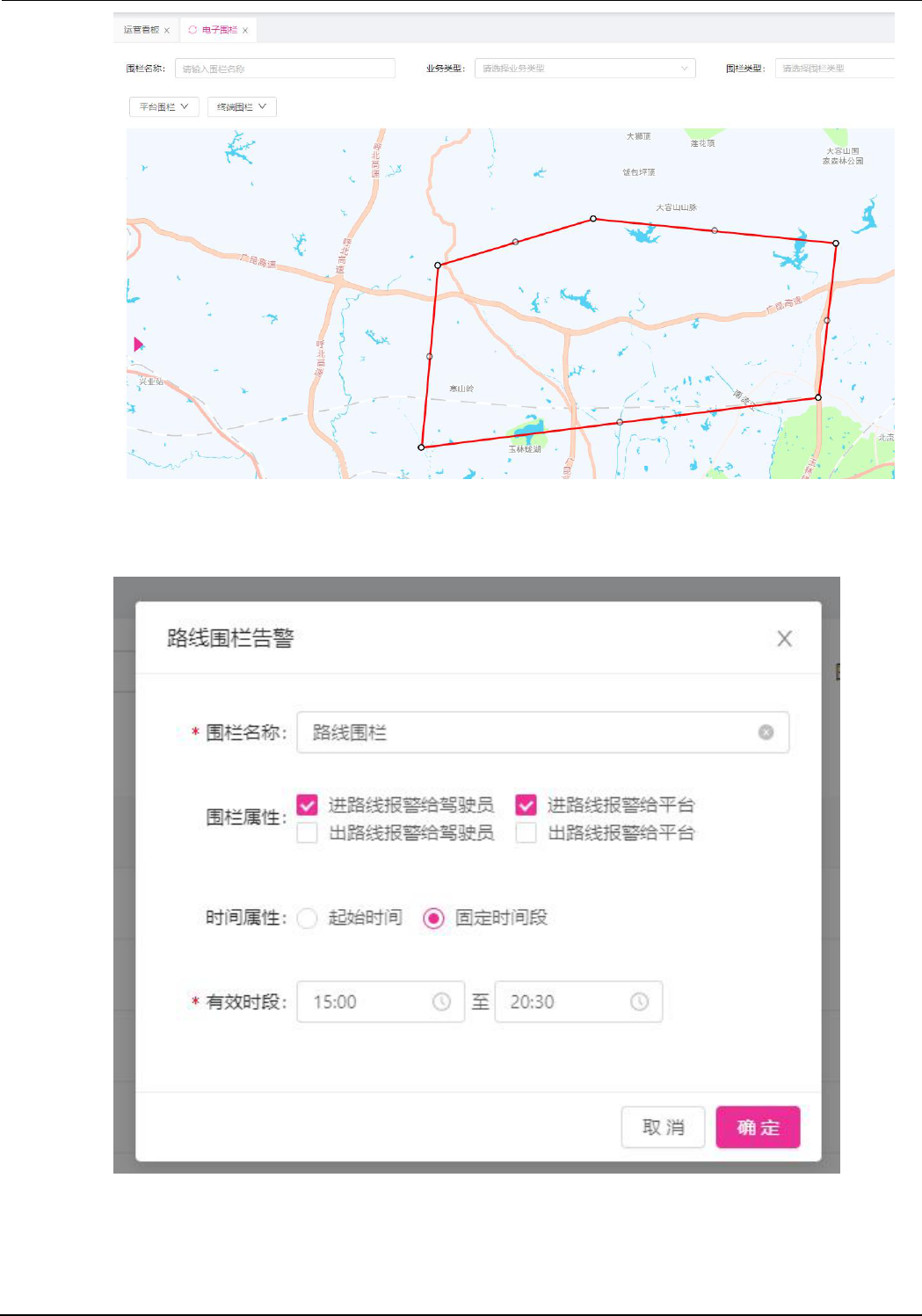

编辑围栏：点击“更多”下来菜单中的“编辑围栏”可地图中修改围栏位置信息，拖动地图中围栏相
关的控制点即可，见下图（图 7-43）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 68页，共 90页
图 7-43
编辑规则：点击“更多”下来菜单中的“编辑规则”可弹出修改围栏信息对话框，修改完相关信息点
击“确定”按钮保存即可，见下图（图 7-44）所示：
图 7-44
删除围栏：删除当前围栏信息。
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 69页，共 90页

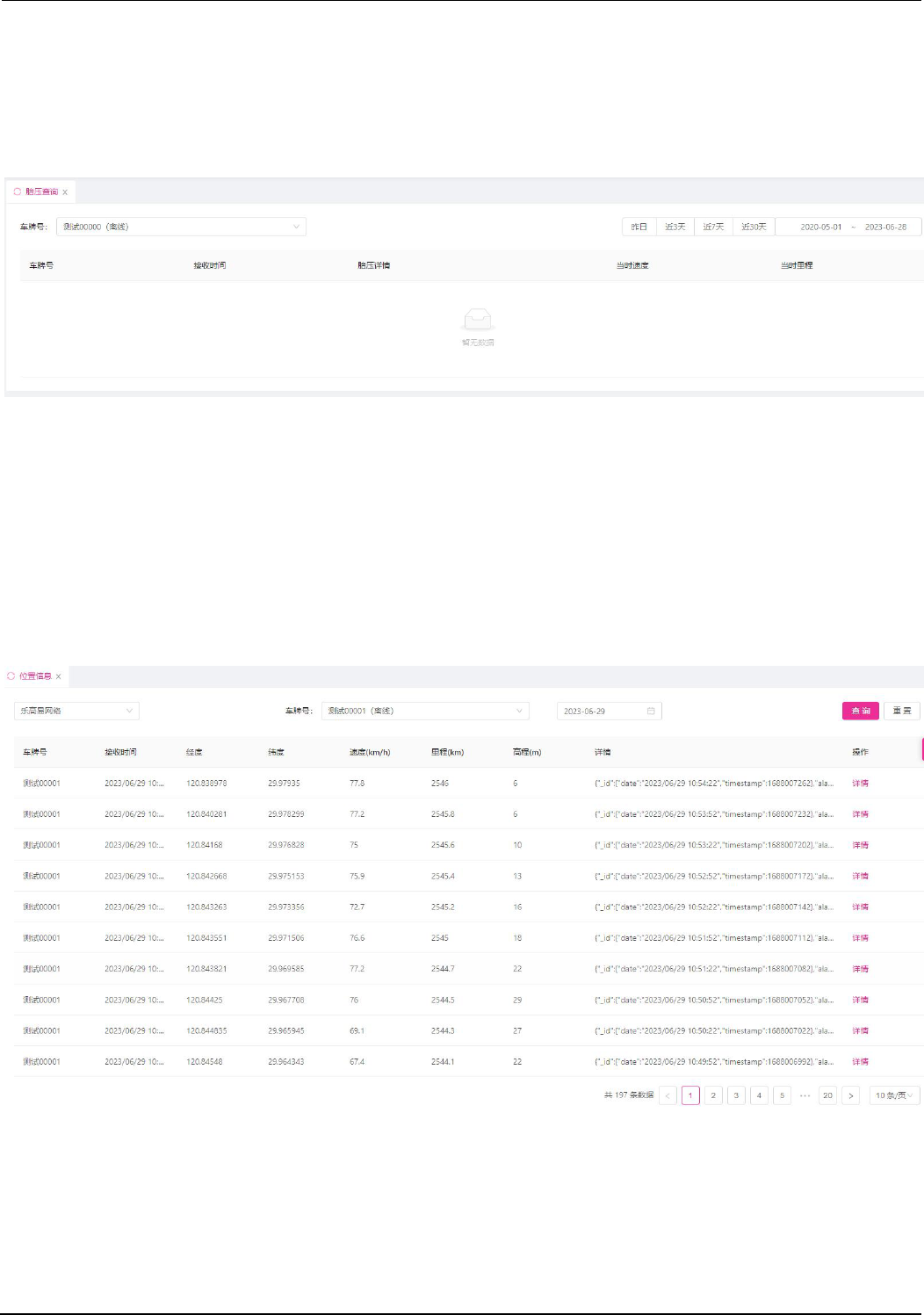

胎压查询
使用者点击导航栏中的“胎压查询”菜单可进入功能界面，以列表形式展现车辆上报的胎压信息，
支持单车查询，见下图（图 7-45）所示：
图 7-45
位置信息
使用者点击导航栏中的“位置信息”菜单可进入功能界面，以列表形式展现车辆上报的位置信息，
支持单车按天查询，见下图（图 7-45）所示：

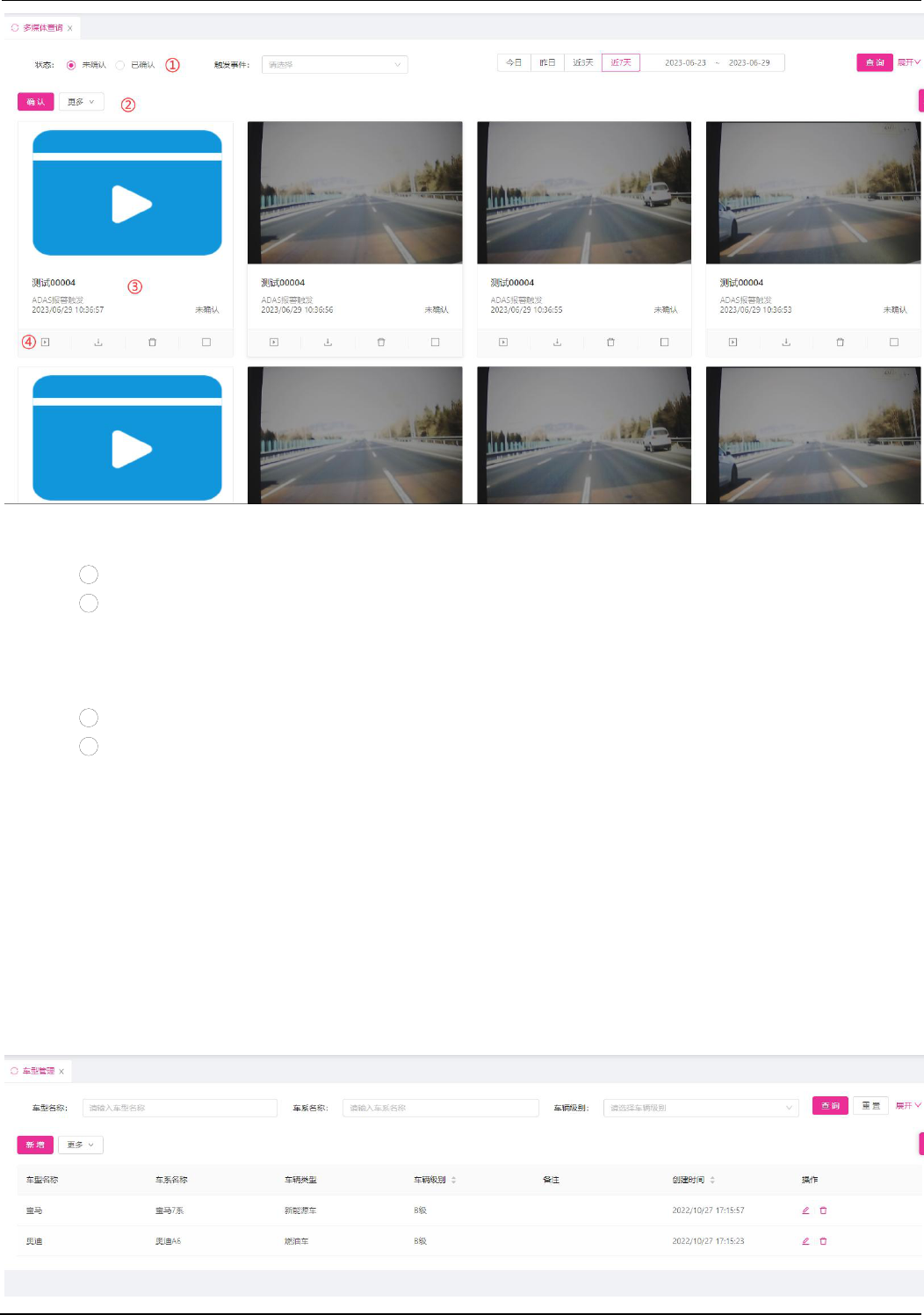

多媒体查询
使用者点击导航栏中的“多媒体查询”菜单可进入功能界面，以列表形式展现车辆上传的多媒体
附件以及平台录制的视频，主要功能包括四大块，见下图（图 7-45）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 70页，共 90页
图 7-45
1
查询条件：可根据多媒体状态，触发事件、时间段查询多媒体信息；
2
操作工具栏：包含确认以及更多按钮（全选、删除）；
确认：确认选中的多媒体；
全选：选中当前也的多媒体信息；
删除：删除选中的多媒体信息；
3 多媒体列表：分页方式展示多媒体信息列表；
4
多媒体操作工具栏：包括播放、下载、删除、选择
播放：播放当前的多媒体文件；
下载：下载当前的多媒体文件；
删除：删除当前的多媒体信息；
选择：选中当前的多媒体信息。
车型管理
使用者点击导航栏中的“车型管理”菜单可进入功能界面，以列表形式展现，可新增、修改，删
除车型，见下图（图 7-46）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 71页，共 90页
图 7-46

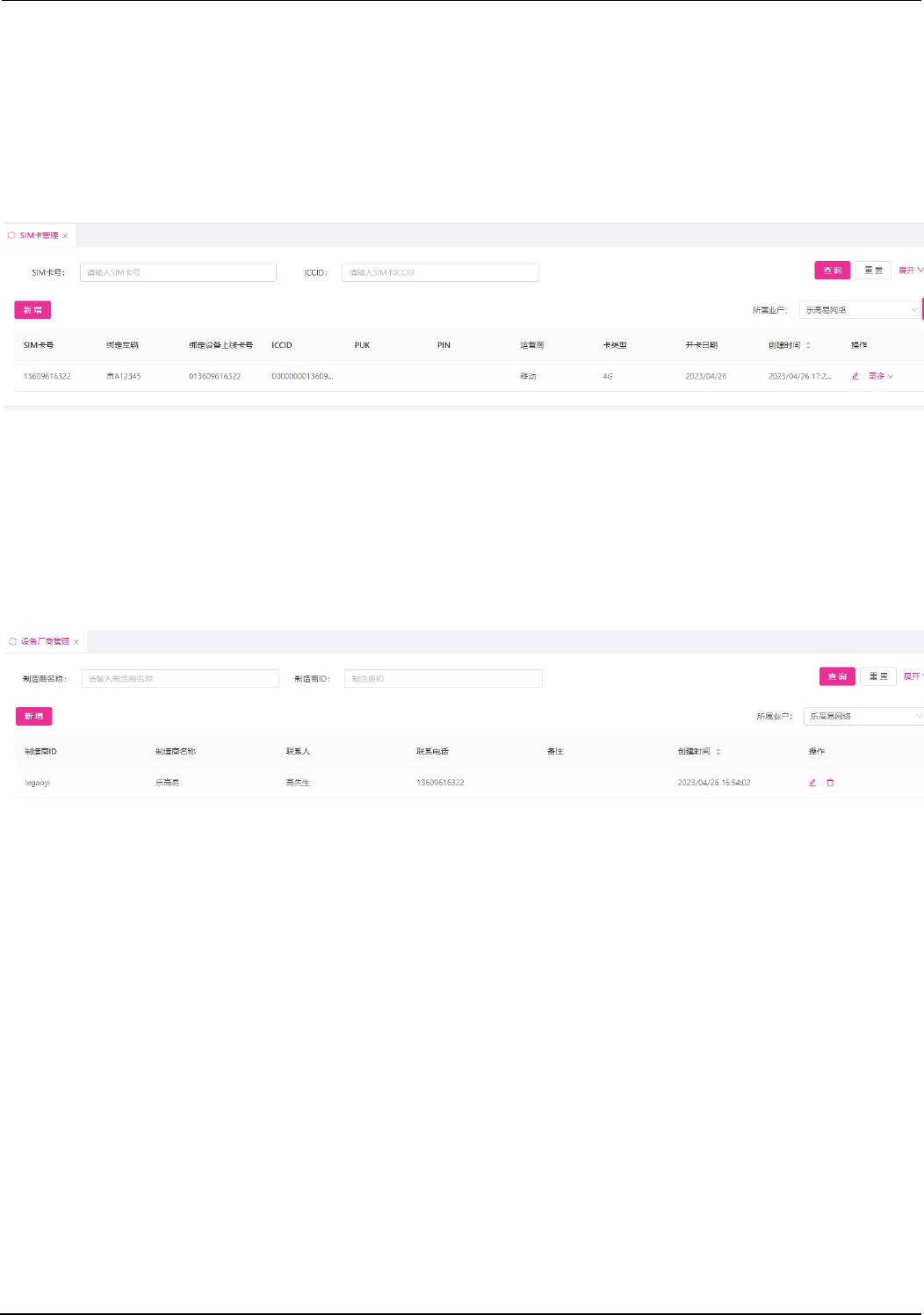

SIM 卡管理
使用者点击导航栏中的“SIM 卡管理”菜单可进入功能界面，以列表形式展现，可新增、修改，
删除 SIM，在录入设备信息时，可选择绑定 SIM 号，见下图（图 7-47）所示：
图 7-47
设备厂商管理
使用者点击导航栏中的“设备厂商管理”菜单可进入功能界面，以列表形式展现，可新增、修改，
删除设备厂商，在录入设备信息时，需要选择绑定设备厂商，见下图（图 7-48）所示：
图 7-48

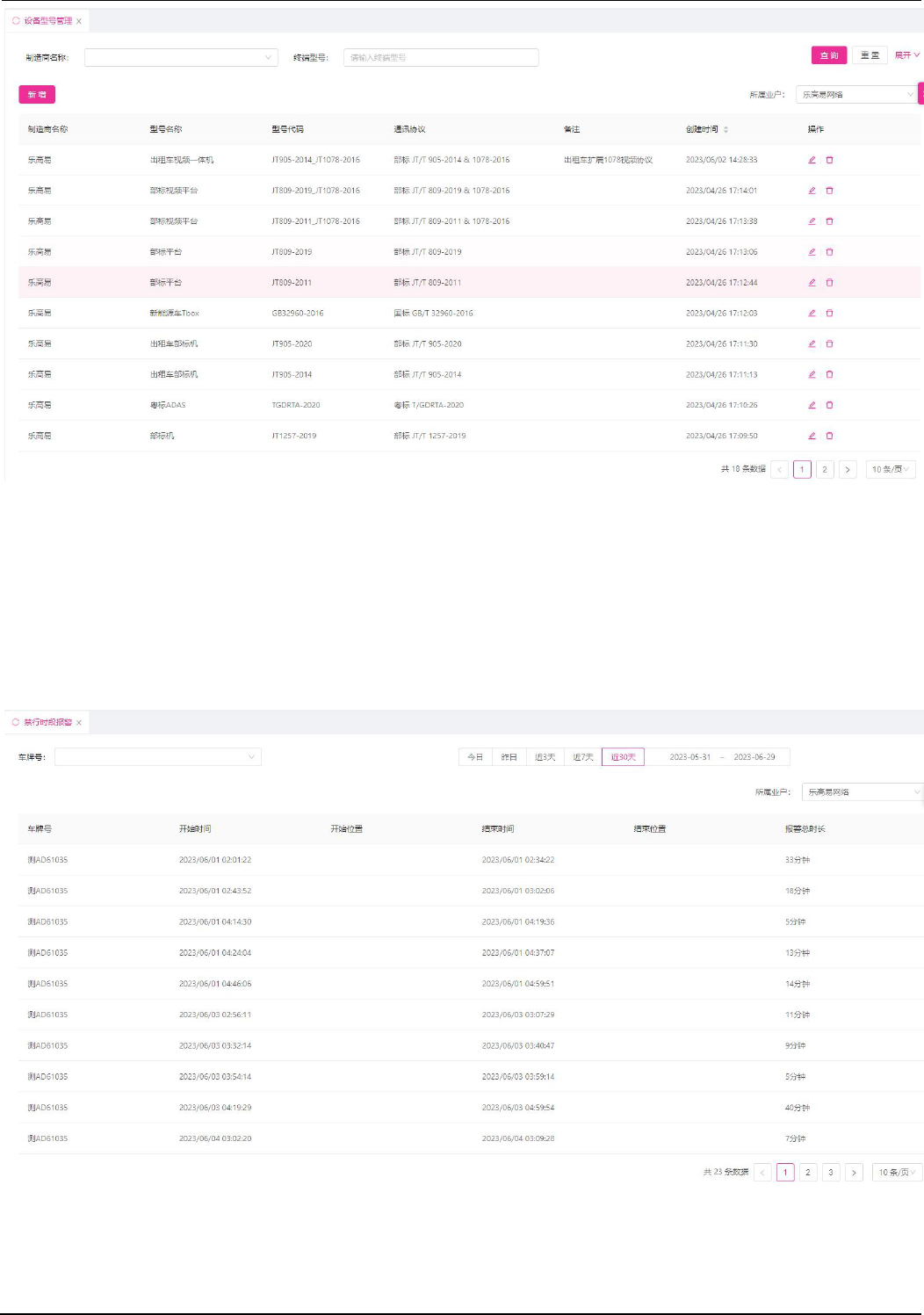

设备型号管理
使用者点击导航栏中的“设备型号管理”菜单可进入功能界面，以列表形式展现，可新增、修改，
删除设备型号，在录入设备信息时，需要选择绑定设备型号，见下图（图 7-49）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 72页，共 90页
图 7-49

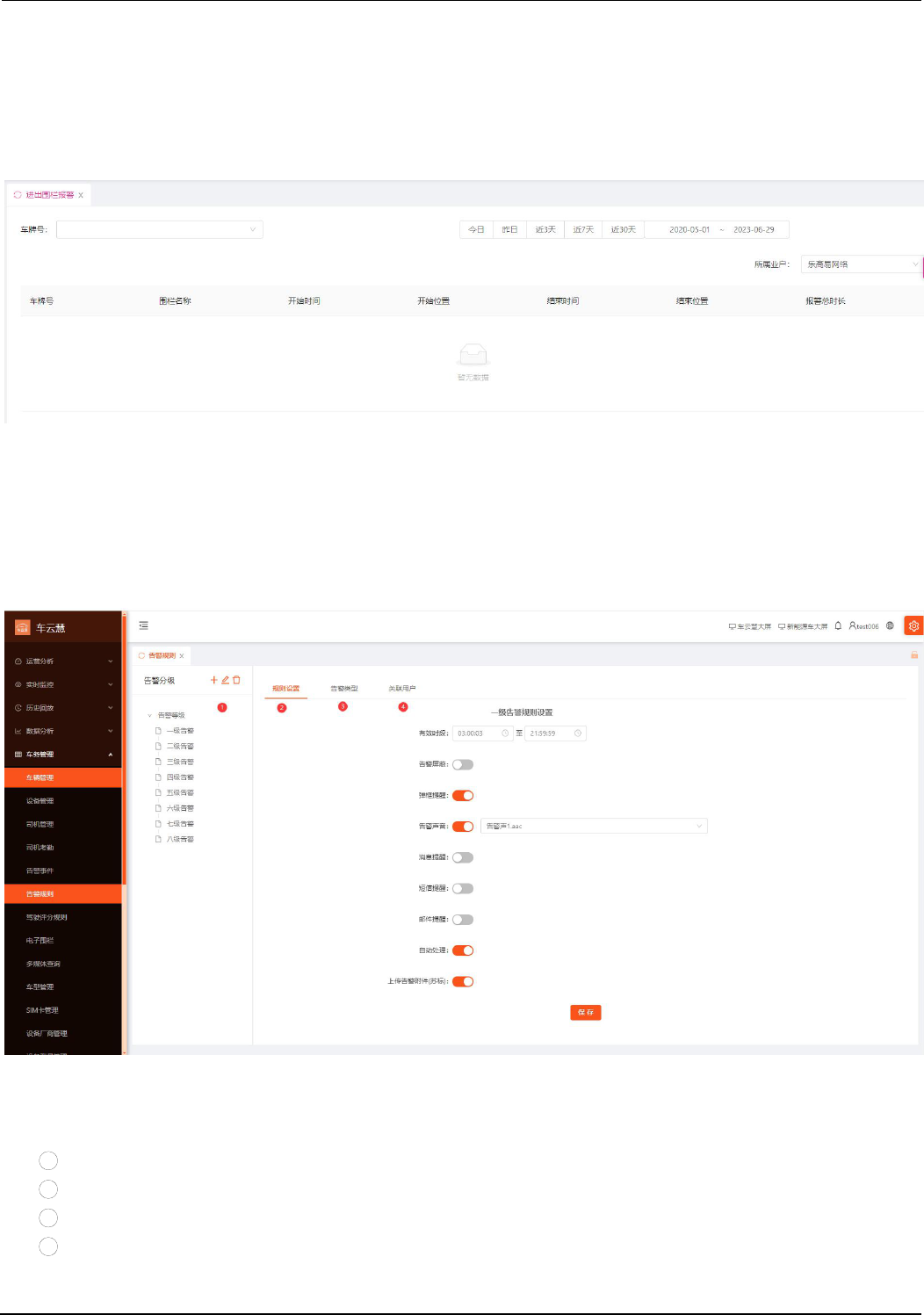

禁行时段报警
使用者点击导航栏中的“禁行时段报警”菜单可进入功能界面，以列表形式展现车辆在禁行时段
行车产生的报警，见下图（图 7-50）所示：
图 7-50
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 73页，共 90页
进出围栏报警
使用者点击导航栏中的“进出围栏报警”菜单可进入功能界面，以列表形式展现车辆进出围栏产
生的报警，见下图（图 7-51）所示：
图 7-51
数据交换操作说明
使用者点击一级导航菜单栏中的“数据交换”菜单，可展开数据交换的二级菜单，点击对应的菜
单项可进入对应的功能界面。
实时监控
使用者点击导航栏中的“实时监控”菜单可进入功能界面，界面功能主要分为地图模式以及视频
模式，功能操作说明参考前面“实时监控”章节。
视频回放
使用者点击导航栏中的“视频回放”菜单可进入功能界面，功能操作说明参考前面“视频回放”
章节。
下级平台（JT809）

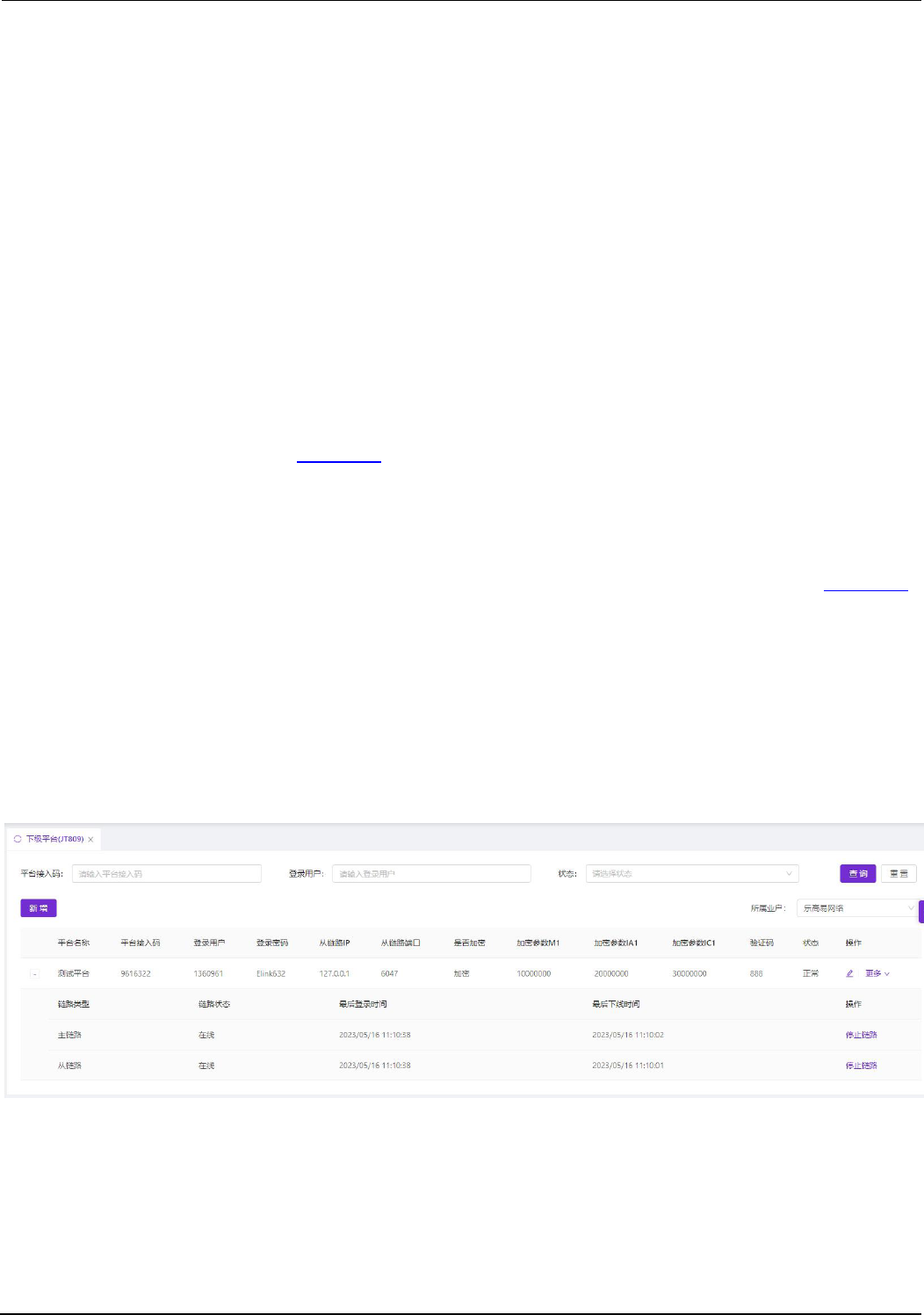

使用者点击导航栏中的“下级平台（JT809）”菜单可进入功能界面，见下图（图 8-1）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 74页，共 90页
图 8-1

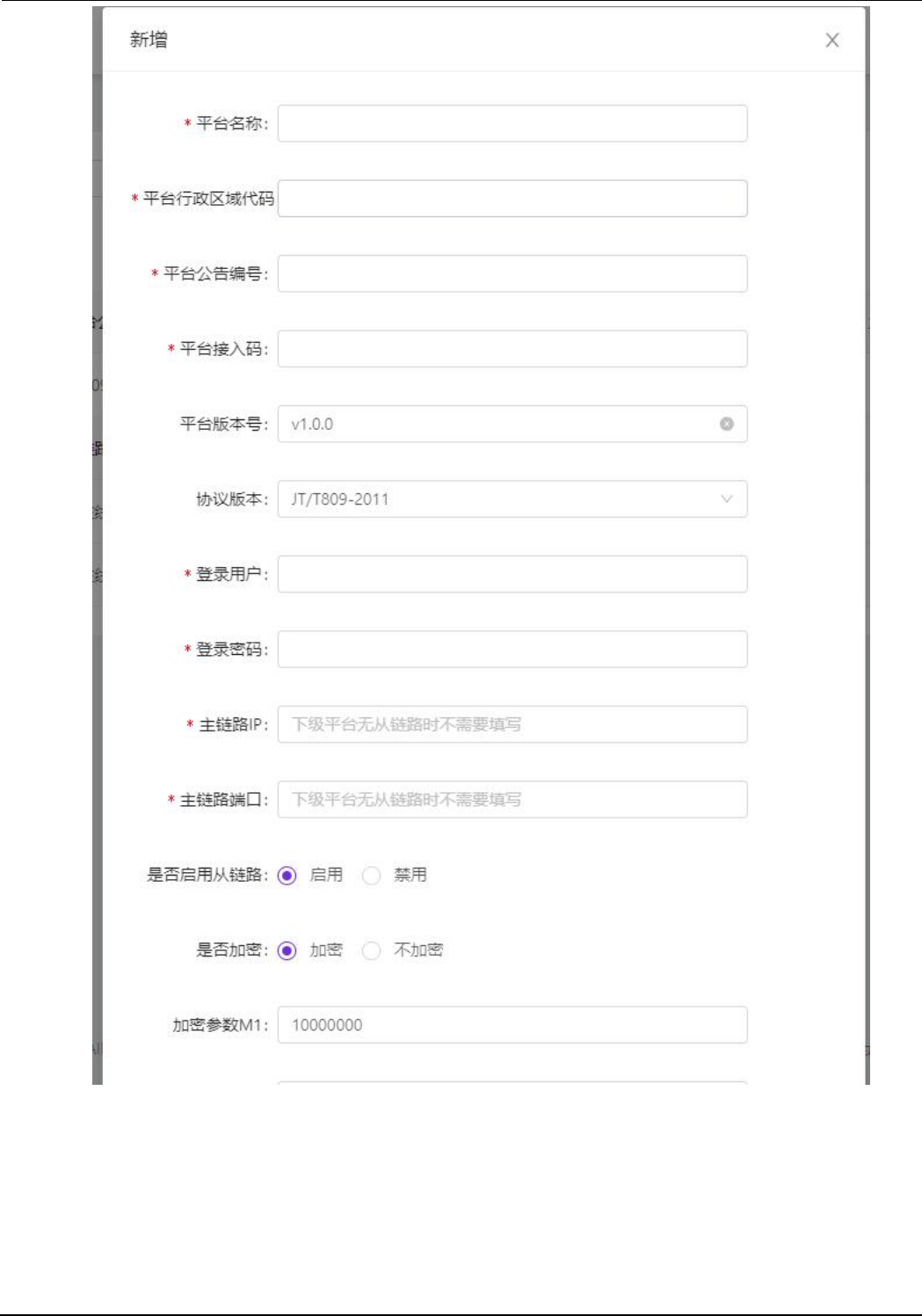

新增：当平台作为服务端，有下级平台需要通过
JT/T809
协议接入平台时，需要先录入以及生成下级平台相关
信息，并把相关信息发给下级平台相关人员，用于下级平台连接登录以及传输数据时使用。点击“新增”按钮，

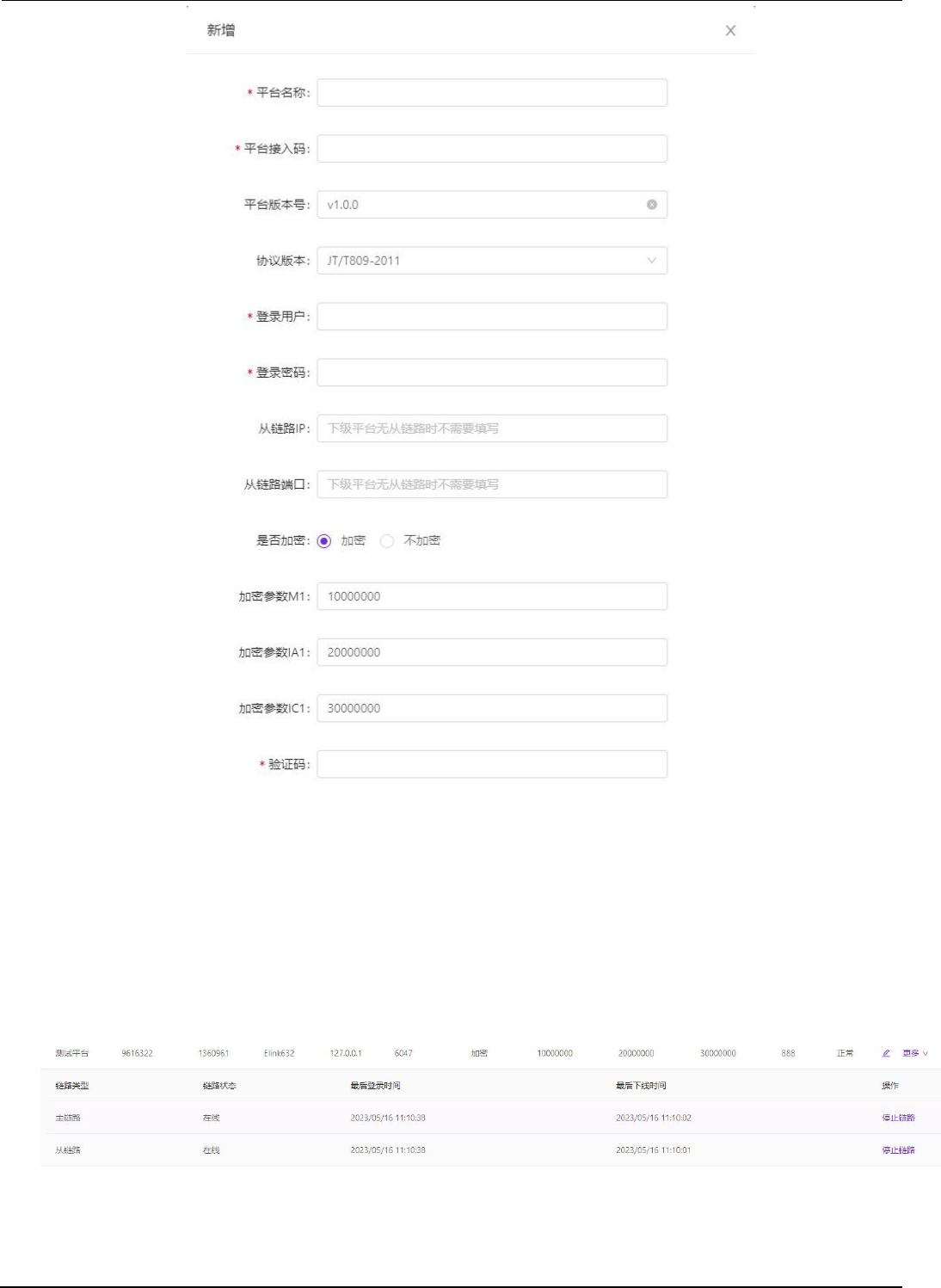

可弹出新增下级平台信息对话框，见下图（图 8-2）所示：
图 8-2
编辑：点击列表中的“编辑”按钮，可编辑下级平台信息；
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 75页，共 90页
禁用：点击“更多”下拉菜单中的“禁用”按钮，可禁用下级平台，禁用后下级平台无法再连接系统上报数据；
启用：下级平台被禁用后，点击“更多”下拉菜单中的“启用”按钮，可启用下级平台；
删除：点击“更多”下拉菜单中的“删除”按钮，可删除下级平台；
查看链路状态：点击列表前面的“+”按钮可展开主从链路列表，可参考链路的在线状态、登录时间，最后下
线时间，见下图（图
8-3
）所示：
图
8-3
停止链路：点击列表中的“停止链路”按钮，可强制下线下级平台；
启动从链路：对于因为系统异常或者其他原因导致已停止的从链路，如果主链路仍然在线，则可以点击“启
动链路”重新启动从链路。
上级平台（JT809）
使用者点击导航栏中的“上级平台（JT809）”菜单可进入功能界面，见下图（图 8-4）所示：
图 8-4
新增：当平台作为客户端，需要通过 JT/T809 协议接入上级平台时，需要先录入上级平台提供的登录信息。点
击“新增”按钮，可弹出新增上级平台信息对话框，见下图（图 8-5）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 76页，共 90页
图 8-5
编辑：点击列表中的“编辑”按钮，可编辑上级平台信息；
绑定车辆：点击“更多”下拉菜单中的“绑定车辆”按钮，可分配给上级平台指定进行数据交换的车辆，见下
图（图
8-6
）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 77页，共 90页
图
8-6
禁用：点击“更多”下拉菜单中的“禁用”按钮，可禁用上级平台，禁用后上级平台无法再连接上级系统上报
数据；
启用：上级平台被禁用后，点击“更多”下拉菜单中的“启用”按钮，可启用上级平台；
删除：点击“更多”下拉菜单中的“删除”按钮，可删除上级平台；

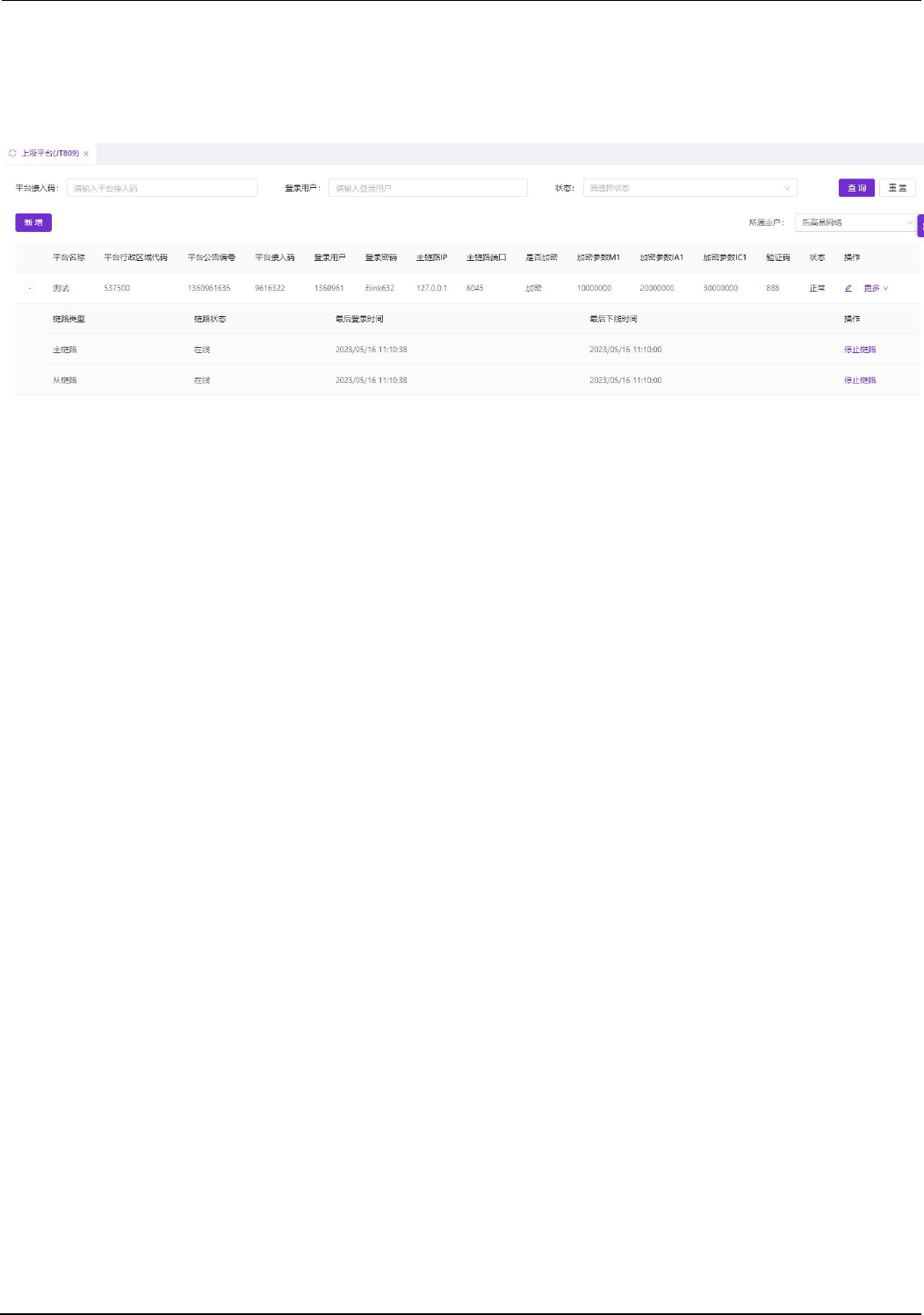

查看链路状态：点击列表前面的“+”按钮可展开主从链路列表，可参考链路的在线状态、登录时间，最后下
线时间，见下图（图
8-7
）所示：
图
8-7
停止链路：点击列表中的“停止链路”按钮，可强制退出登录上级平台；
启动主链路：对于因为系统异常或者其他原因导致已停止的主链路，则可以点击“启动链路”重新启动主
链路。
交换车辆（JT809）
使用者点击导航栏中的“交换车辆（JT809）”菜单可进入功能界面，可查看与上级平台进行数
据交换的车辆，见下图（图 8-8）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 78页，共 90页
图 8-8
删除：点击“删除”按钮，可删除选中的车辆，停止与上级平台交换数据。
平台查岗消息
使用者点击导航栏中的“平台查岗消息”菜单可进入功能界面，上级平台会不定时向下级平台下
发查岗消息，下级平台接收到查岗消息后，需及时处理应答上级平台，见下图（图 8-9）所示：
图 8-9
处理：点击查岗信息列表中的“处理”按钮，可弹出查岗处理对话框，填写好查岗应答答案后，点击“确定”
按钮即可，见下图（图 8-10）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 79页，共 90页
图 8-10

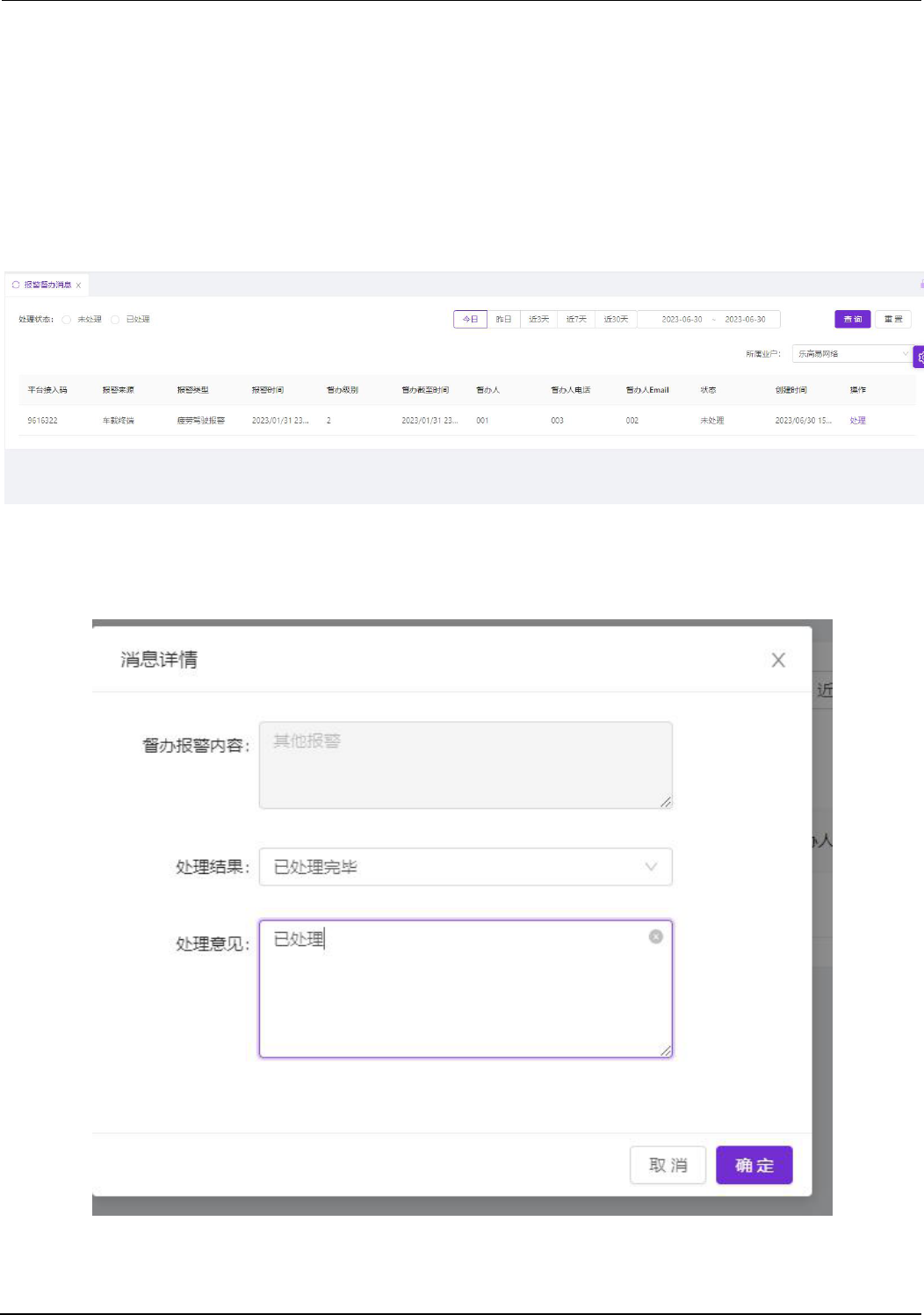

报警督办消息
使用者点击导航栏中的“报警督办消息”菜单可进入功能界面，上级平台对应车辆上报的未处理
的重要报警会向下级平台下发报警督办消息，下级平台接收到报警督办消息后，需及时处理应答上级
平台，见下图（图 8-11）所示：
图 8-11
处理：点击报警督办信息列表中的“处理”按钮，可弹出报警督办处理对话框，填写好处理结果后，点击“确
定”按钮即可，见下图（图 8-12）所示：
图 8-12
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 80页，共 90页

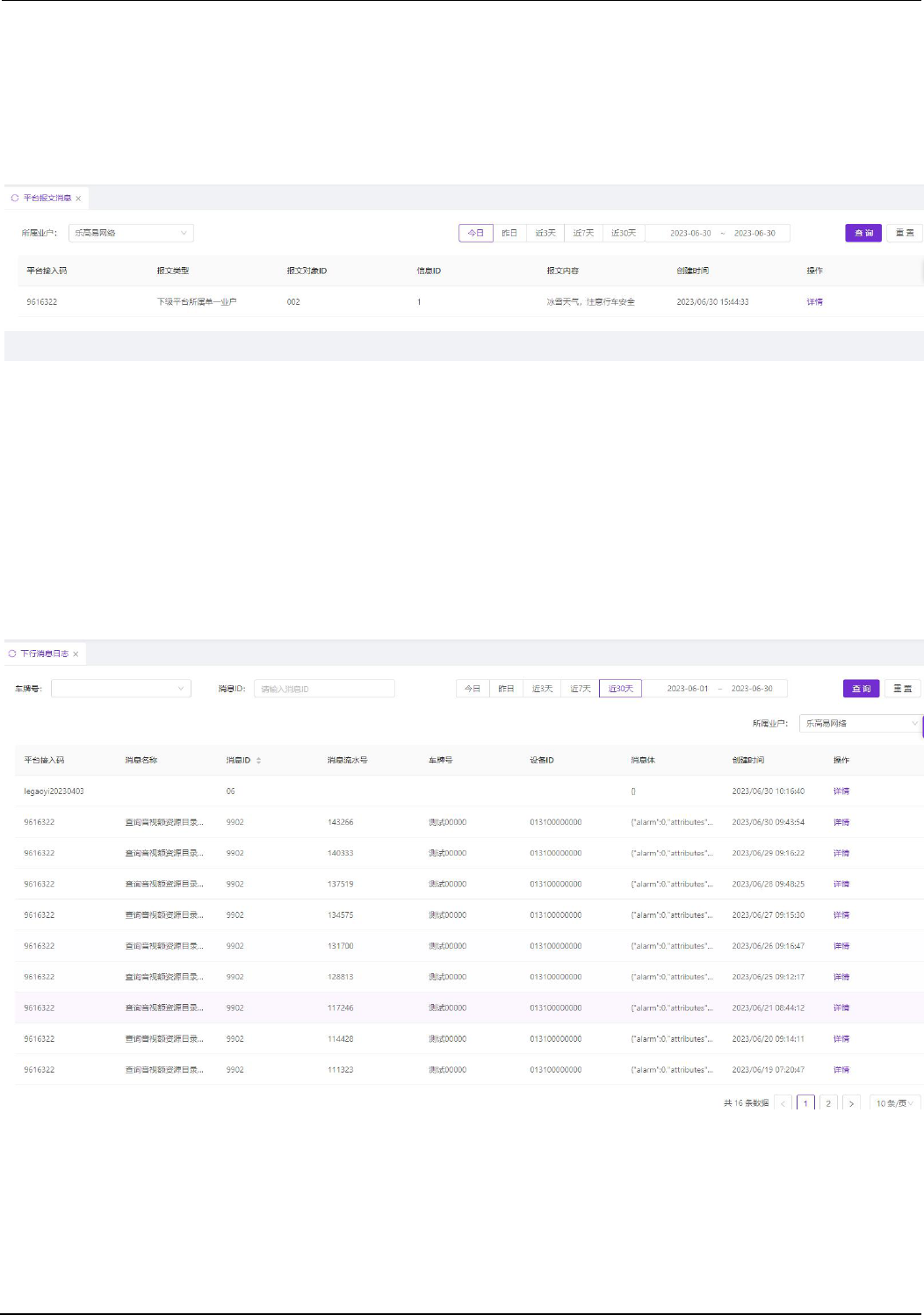

平台报文消息
使用者点击导航栏中的“平台报文消息”菜单可进入功能界面，上级平台可通过平台报文消息形
式向下级平台发布一些通知消息，下级平台接收到消息后，应及时阅读，见下图（图 8-13）所示：
图 8-13
下行消息日志
使用者点击导航栏中的“下行消息日志”菜单可进入功能界面，以分页列表形式展现上下级平台
之间交互的下行消息日志，见下图（图 8-14）所示：
图 8-14

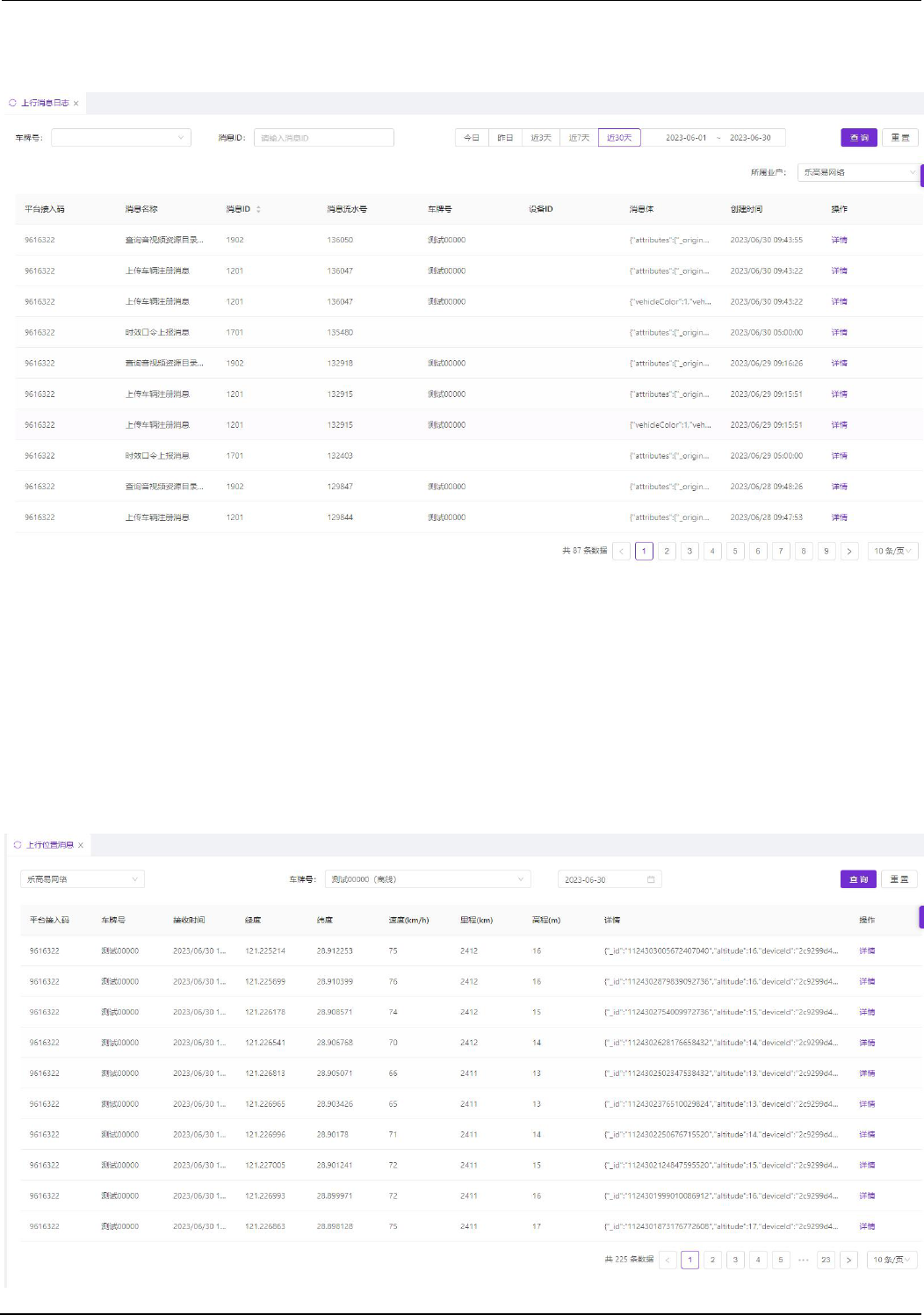

上行消息日志
使用者点击导航栏中的“上行消息日志”菜单可进入功能界面，以分页列表形式展现上下级平台
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 81页，共 90页
之间交互的上行消息日志，见下图（图 8-15）所示：
图 8-15
上行位置消息
使用者点击导航栏中的“上行位置消息”菜单可进入功能界面，以分页列表形式展现下级平台向
上级平台发送的位置信息日志，支持单车按天查询，见下图（图 8-16）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 82页，共 90页
图 8-16
用户管理操作说明
使用者点击一级导航菜单栏中的“用户管理”菜单，可展开用户管理的二级菜单，点击对应的菜
单项可进入对应的功能界面。

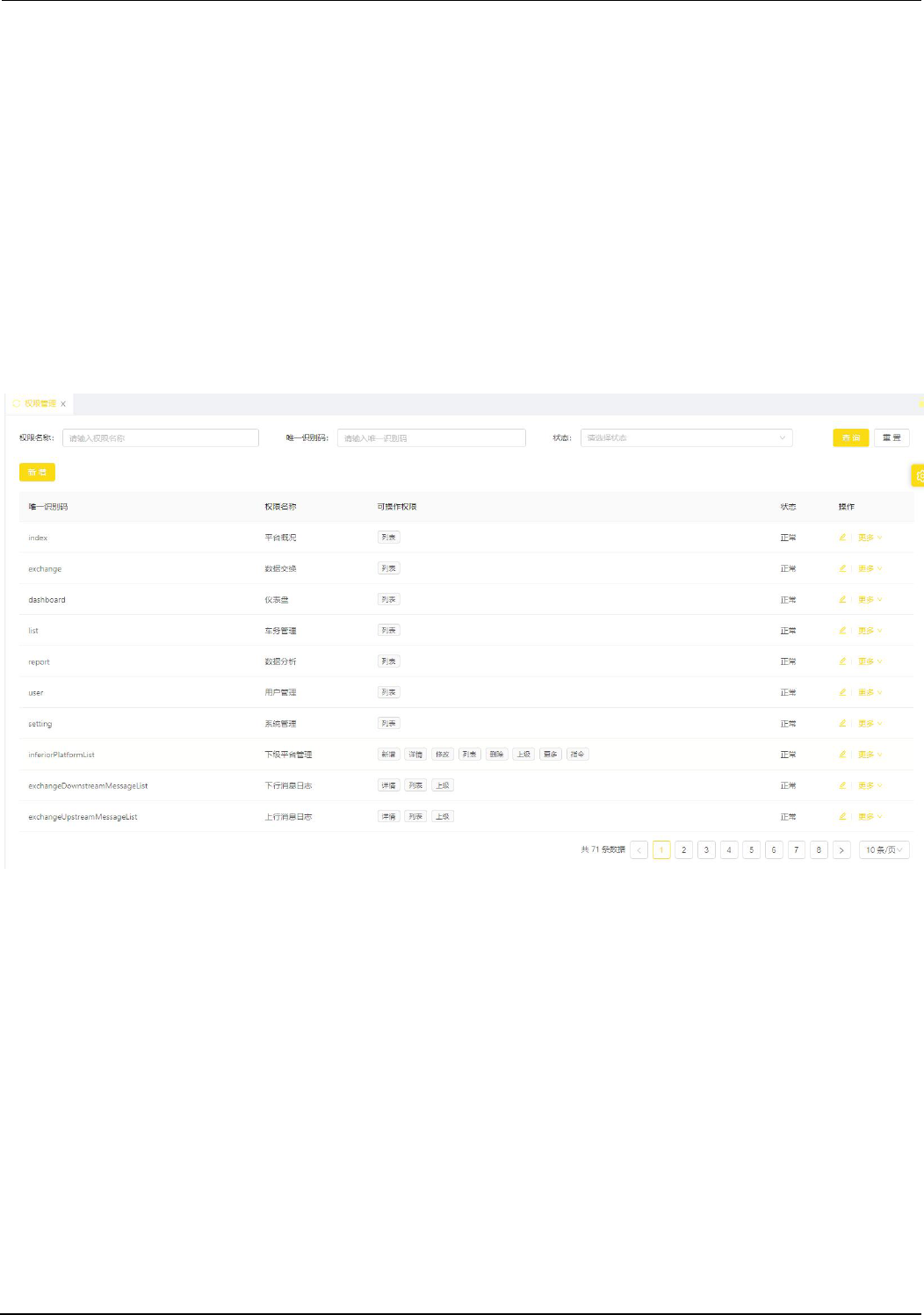

权限管理
使用者点击导航栏中的“权限管理”菜单可进入功能界面，见下图（图 9-1）所示：
图 9-1
权限列表：支持按权限名称、唯一识别码等条件查询，查询结果以分页列表形式展现；

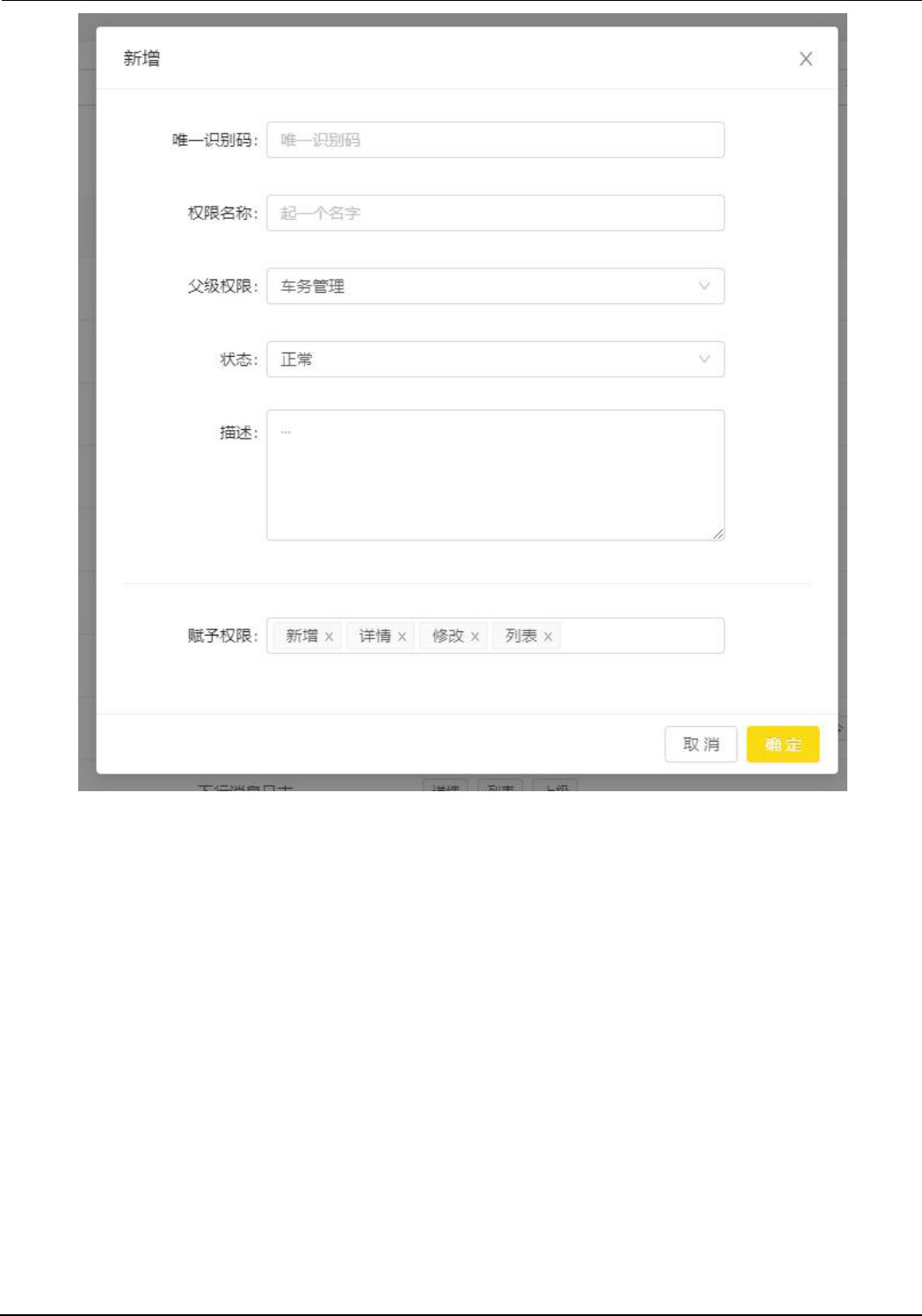

新增权限：点击“新增”按钮，可弹出新增权限对话框，填写好相关权限信息后，点击“确定”按钮保存即可，
见下图（图
9-2
）所示
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 83页，共 90页
图 9-2
修改权限：点击列表中“修改”权限按钮，可修改权限信息；
禁用权限：点击“更多”展开下来框，选择“禁用”菜单可禁用权限，禁用权限后，该权限相关的功能将被禁
用；
启用权限：权限被禁用后，可重新启用，点击“更多”展开下来框，选择“启用”菜单可启用权限；
删除权限：点击“更多”展开下来框，选择“删除”菜单可删除权限，删除权限后，该权限相关的功能将无法
显示。

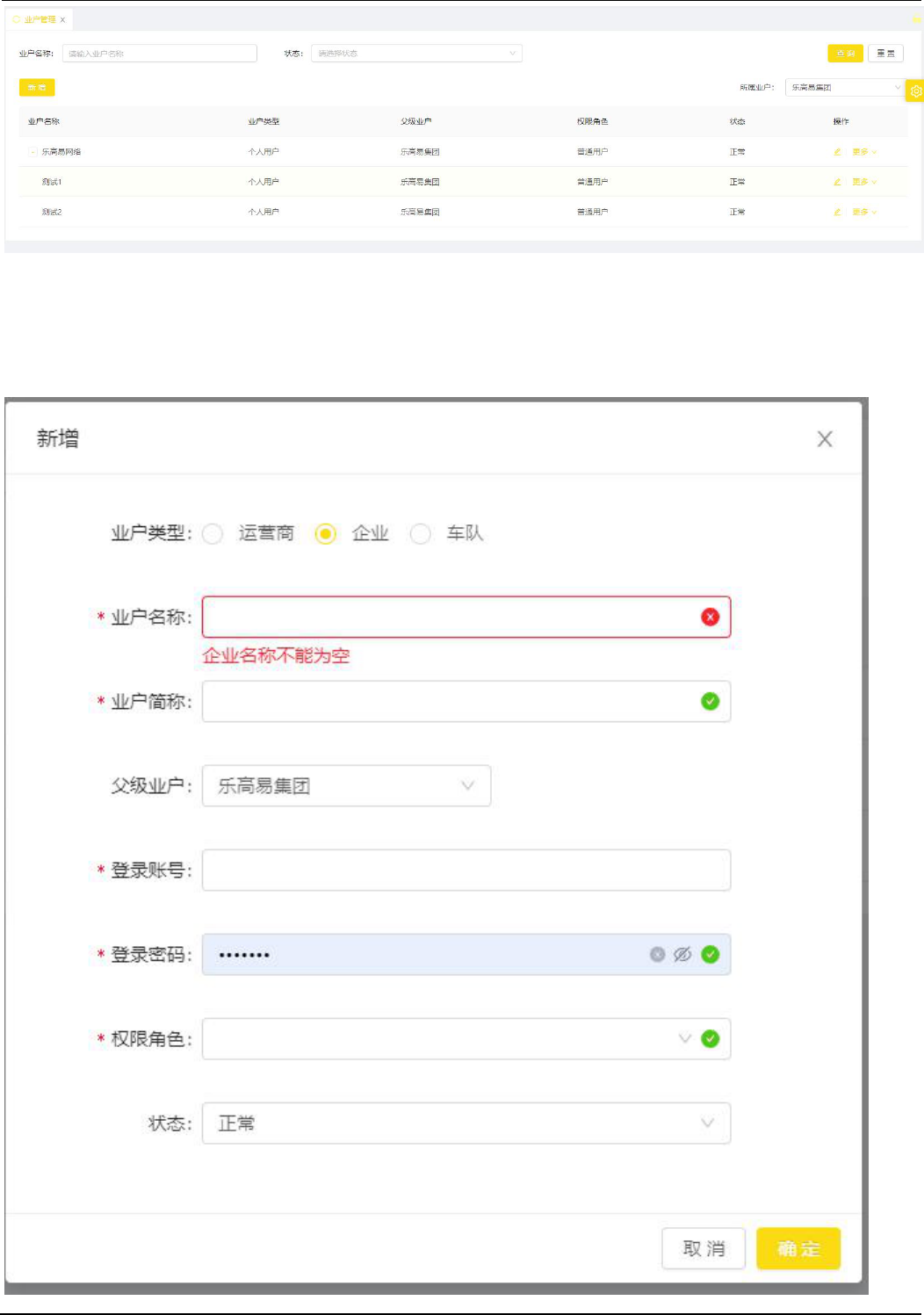

业户管理
使用者点击导航栏中的“业户管理”菜单可进入功能界面，见下图（图 9-3）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 84页，共 90页
图 9-3
业户列表：支持按权限名称、唯一识别码等条件查询，查询结果以分页列表形式展现；
新增业户：点击“新增”按钮，可弹出新增权限对话框，填写好相关业户信息后，点击“确定”按钮保存即可，
见下图（图 9-4）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 85页，共 90页
图 9-4
注：业户类型分为“运行商”、“企业”以及“车队”，三者之间是上下级关系，运行商可以创建企业、
车队，企业可以创建车队。
修改业户：点击列表中“修改”权限按钮，可修改业户信息；
禁用业户：点击“更多”展开下来框，选择“禁用”菜单可禁用业户，禁用业户后，该业户相关的用户将被禁
用；
启用业户：业户被禁用后，可重新启用，点击“更多”展开下来框，选择“启用”菜单可启用业户；
删除业户：点击“更多”展开下来框，选择“删除”菜单可禁用业户，删除业户后，该业户相关的用户将无法
登录。

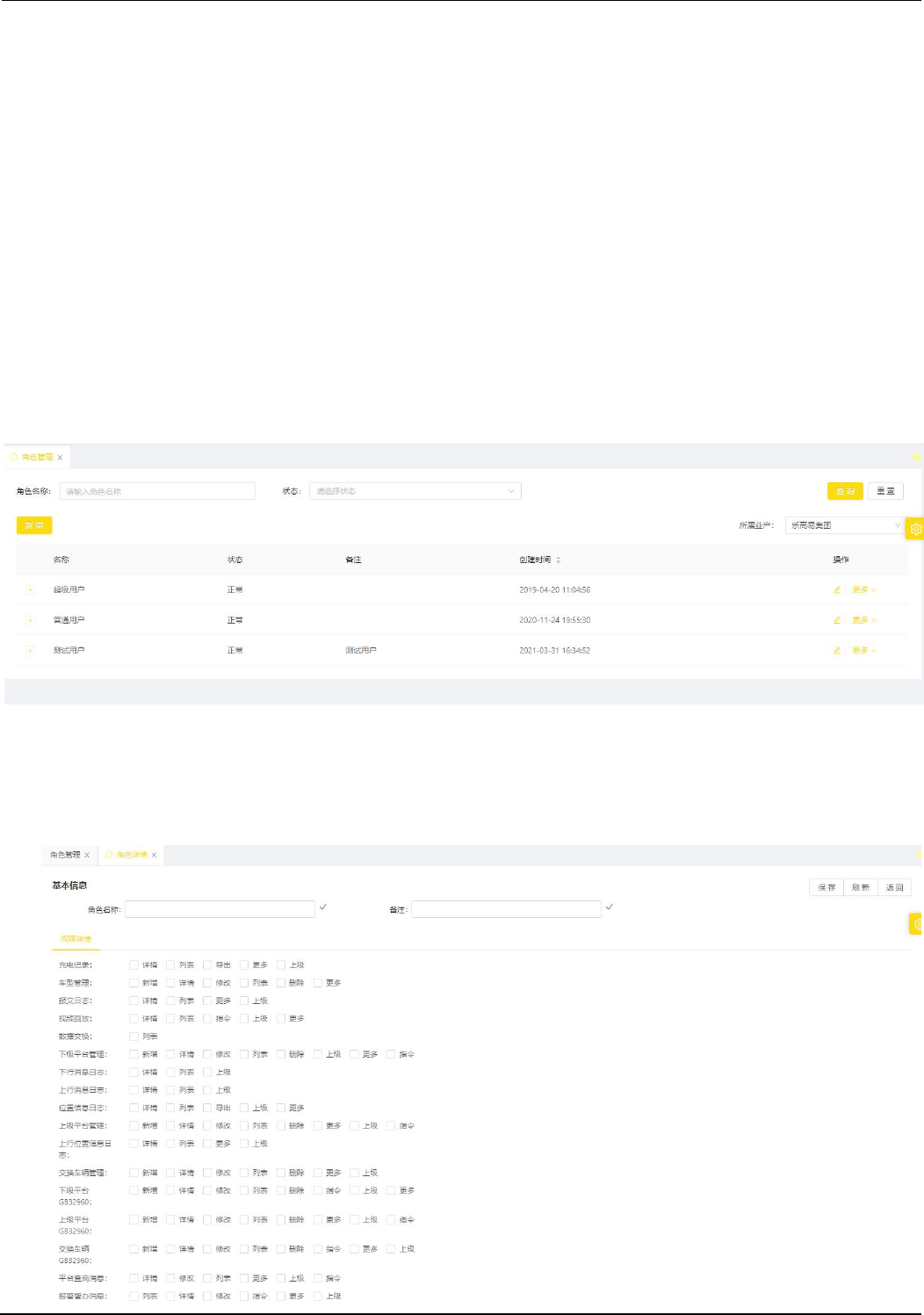

角色管理
使用者点击导航栏中的“角色管理”菜单可进入功能界面，见下图（图 9-5）所示：
图 9-5
角色列表：支持按角色名称、状态等条件查询，查询结果以分页列表形式展现；
新增角色：点击“新增”按钮，可进入新增角色对话框，填写好相关角色信息以及选择权限详情后，点击“确
定”按钮保存即可，见下图（图
9-6
）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 86页，共 90页
图 9-6
修改角色：点击列表中“修改”角色按钮，可修改角色信息；
禁用角色：点击“更多”展开下来框，选择“禁用”菜单可禁用角色，禁用角色后，该角色相关的用户功能将
被禁用；
启用角色：角色被禁用后，可重新启用，点击“更多”展开下来框，选择“启用”菜单可启用角色；
删除角色：点击“更多”展开下来框，选择“删除”菜单可禁用角色，删除角色后，该角色相关的用户将无法
操作角色的相关功能。
用户管理

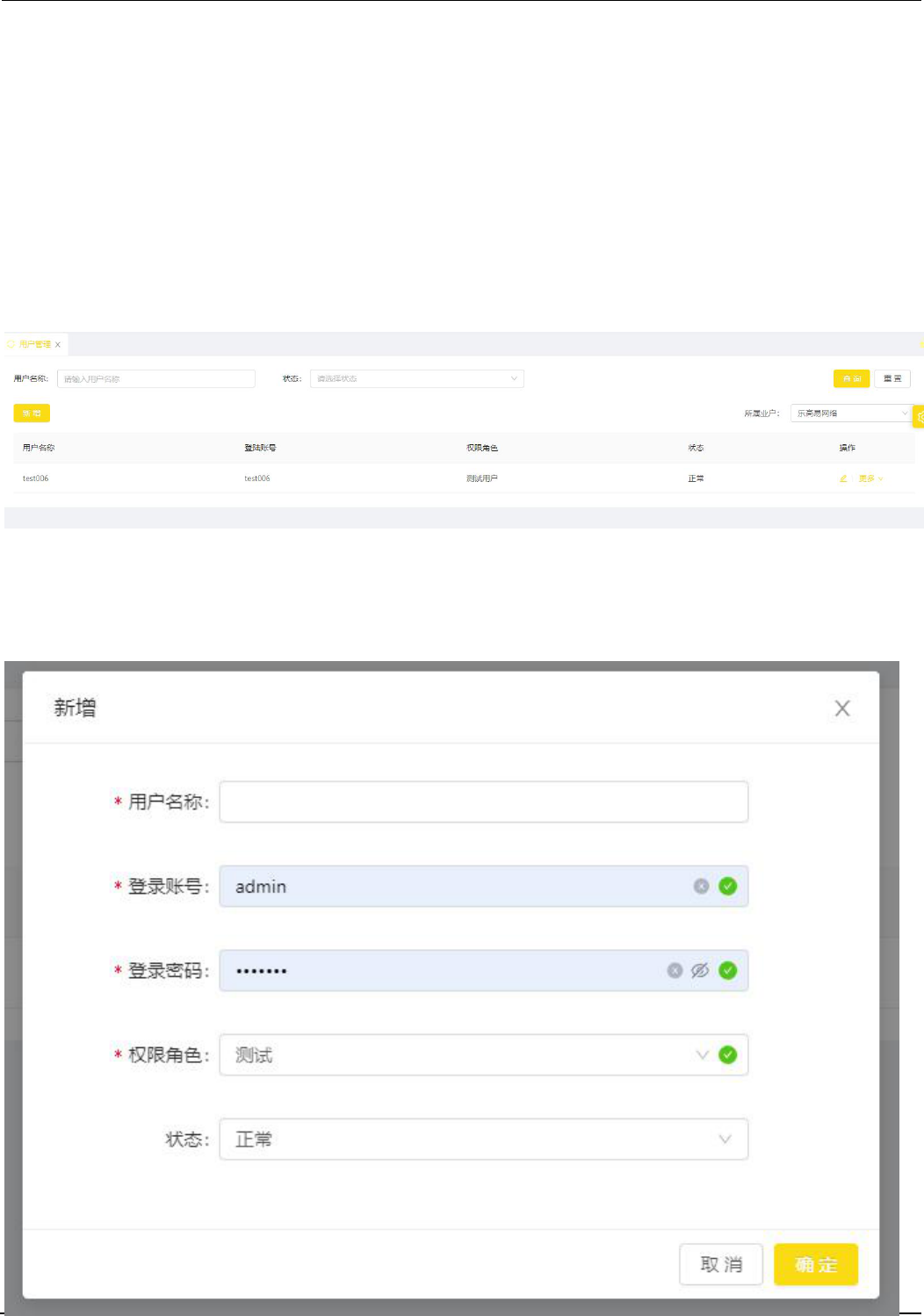

使用者点击导航栏中的“用户管理”菜单可进入功能界面，见下图（图 9-7）所示：
图 9-7
用户列表：支持按用户名称、状态等条件查询，查询结果以分页列表形式展现；
新增用户：点击“新增”按钮，可进入新增用户对话框，填写好相关用户信息后，点击“确定”按钮保存即可，
见下图（图
9-8
）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 87页，共 90页
图 9-8
修改用户：点击列表中“修改”用户按钮，可修改用户信息；
禁用用户：点击“更多”展开下来框，选择“禁用”菜单可禁用用户，禁用用户后，该用户将被禁用，无法登
录系统；
启用用户：用户被禁用后，可重新启用，点击“更多”展开下来框，选择“启用”菜单可启用用户；
删除用户：点击“更多”展开下来框，选择“删除”菜单可禁用用户，删除用户后，该用户将无法登录系统。
系统管理操作说明
使用者点击一级导航菜单栏中的“系统管理”菜单，可展开系统管理的二级菜单，点击对应的菜
单项可进入对应的功能界面。
我的消息
使用者点击导航栏中的“我的消息”菜单可进入功能界面，以分页列表形式展现系统发给用户
的消息，见下图（图 10-1）所示：
图 10-1

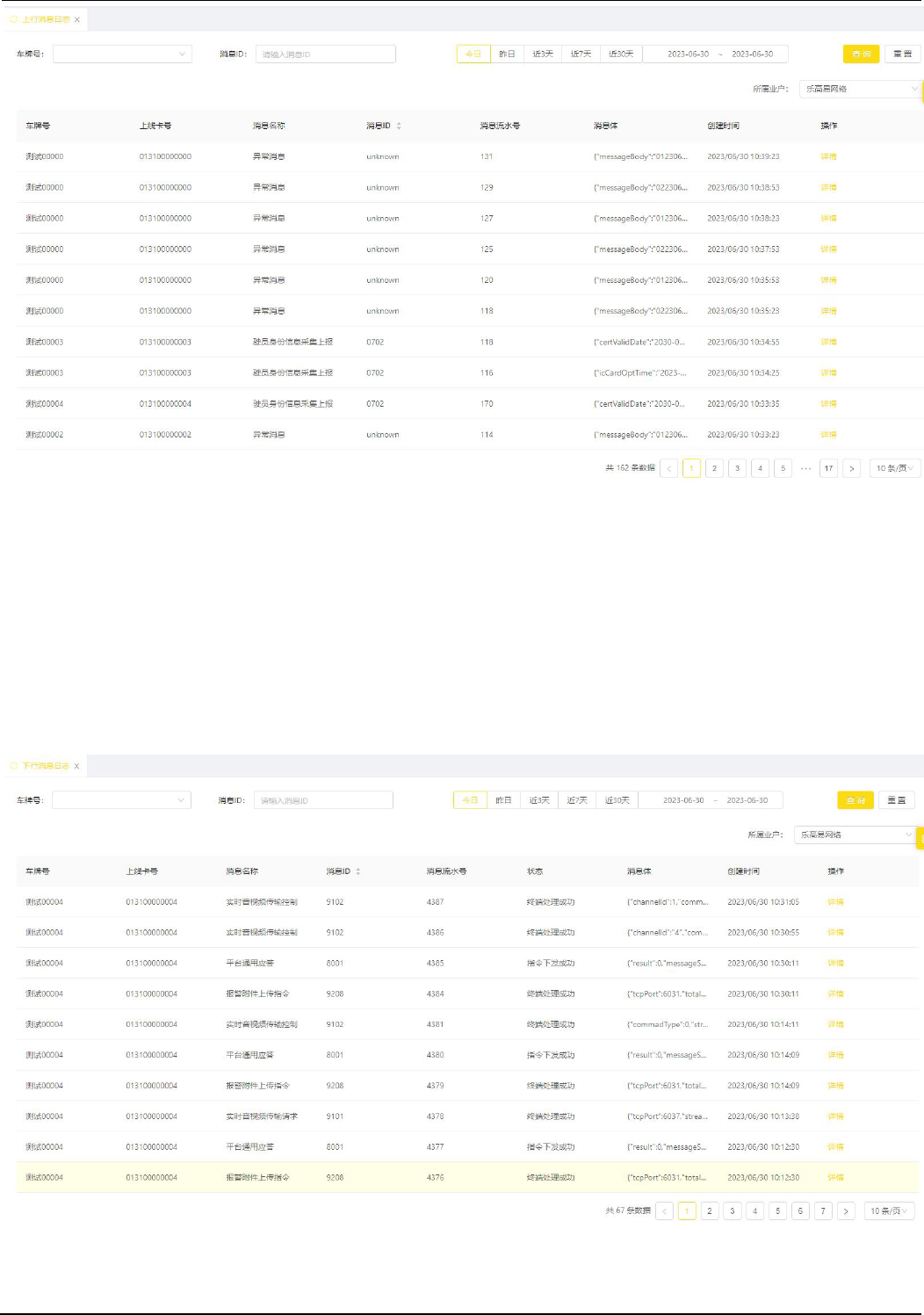

上行消息日志
使用者点击导航栏中的“上行消息日志”菜单可进入功能界面，以分页列表形式展现平台接收
到设备发送给平台并且经过平台解析后的消息，见下图（图 10-2）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 88页，共 90页
图 10-2
下行消息日志
使用者点击导航栏中的“下行消息日志”菜单可进入功能界面，以分页列表形式展现平台发给
设备的消息，见下图（图 10-3）所示：
图 10-3
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 89页，共 90页
上下线日志

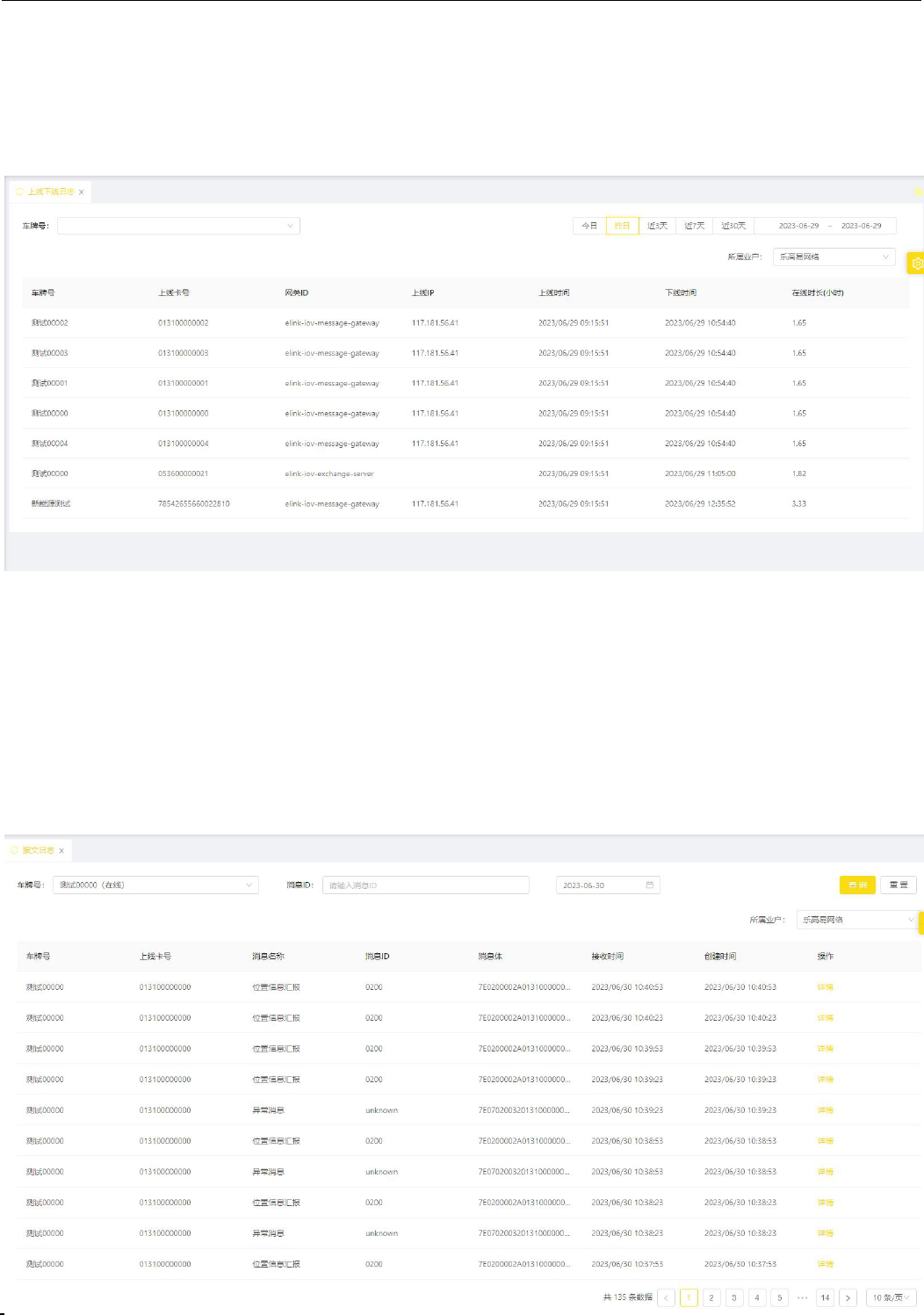

使用者点击导航栏中的“上下线日志”菜单可进入功能界面，以分页列表形式展现设备上下线
的日志，见下图（图 10-4）所示：
图 10-4
报文日志
使用者点击导航栏中的“报文日志”菜单可进入功能界面，以列表形式展现设备与平台之间交
互的原始消息日志，支持以单车按天查询的方式，见下图（图 10-5）所示：
广西乐高易网络有限公司 车云慧智慧交通云平台软件用户使用手册
第 90页，共 90页
图 10-5
