车载实时视频监控架构方案

        流媒体服务器是一个基于《道路运输车辆卫星定位系统车载视频通信协议》(JT/T 1078-2016)通信协议规范(实现5.5.3章节“实时音视频及透传数据传输”中的实时视频、语音对讲、历史视频回放、云台控制等)的流媒体服务器中间件软件,具备轻量级、模块化设计的特点,不依赖于第3方服务,可独立部署,可嵌入原有平台中实现实时视频监控功能。主要功能包括:

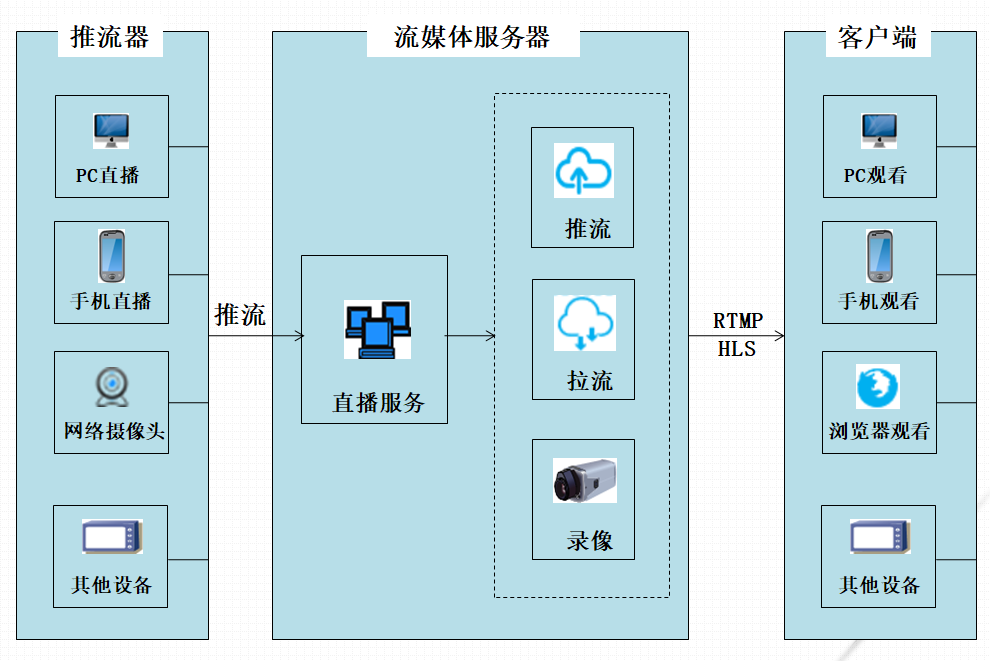

一、 视频推流
        支持RTMP推流及转推,输出HLS/RTMP /HTTP-FLV 等多种直播源,多视频终端同步播放。
二、 视频转码
        转码服务是对音视频文件进行重新编解码的服务单元,它能对各种编码和封装格式,各种码率、分辨率和帧率的音视频文件按要求进行批量转换,以适应不同网络带宽情况下多平台、多终端的播放要求。转码服务能胜任高强度、大数据量的视频资源转码工作,实现将各种格式的视频资源快速转码成适合面向互联网播出的视频格式,使视频资源转码后可立即面向互联网进行发布,使您的多媒体应用更加便捷。
三、 集群部署能力
        支持负载能力分析,提供推流服务自动负载均衡,让服务器发挥最大能力。
四、 跨网络跨终端
        支持 Flash、HTML5 播放,能够通过宽带互联网、移动互联网和双向电视网络向 Windows 终端、iOS 终端、Android 终端、电视盒子等所有类型终端提供流畅的视音频播出服务,提供 HLS、HTTP、RTMP、HTML5 规范下的播出服务。

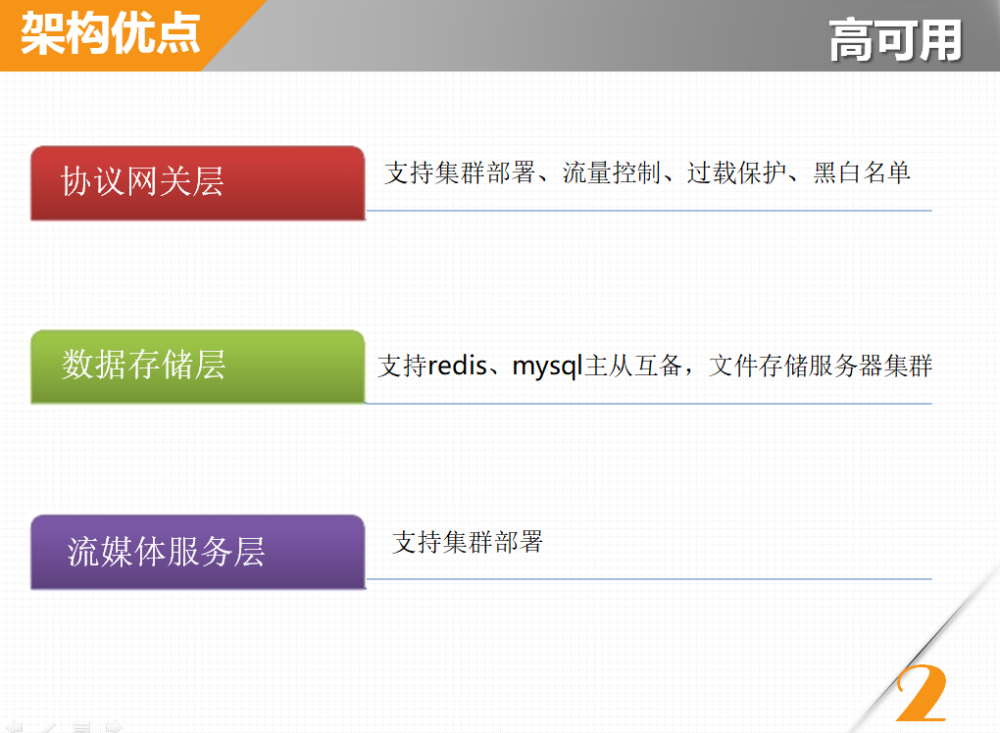

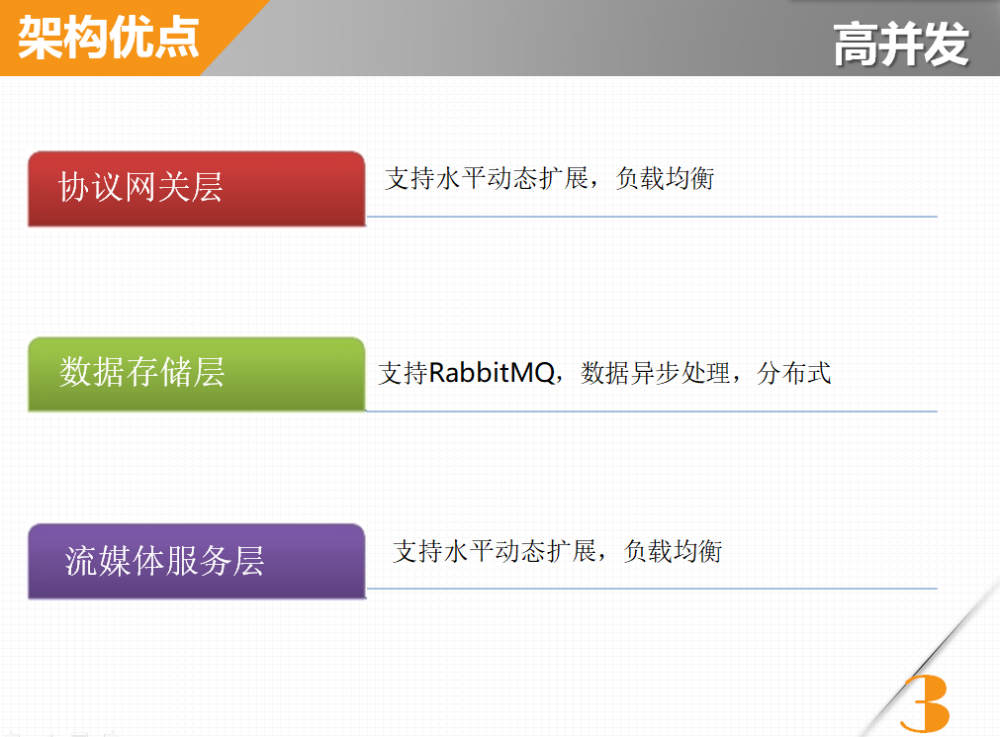

1、支持RTMP/HLS/HTTP-FLV音视频流直播、点播 2、支持GOP缓存 3、支持虚拟主机 4、支持FFMPEG 编解码 5、JT/T1708协议、JT/T808协议、GB28181协议 6、高可用、高并发的实时视频监控方案,支持实时视频、语音对讲、历史视频回放、云台控制。 交通部与2016年10月份推出了JT/T 1078 2016标准,全称是<道路运输车辆卫星定位系统视频通信协议>。该标准将改变以往两客一危车辆的视频监控设备通信协议都是设备厂商私有协议的局面。标准起草单位:中国交通通信信息中心、北京国交信通科技发展有限公司、江苏威森通讯科技有限公司、大连信开数码软件有限公司、深圳市锐明视讯技术有限公司、广州亿程交通信息有限公司、深圳市瑞信视讯技术有限公司、吉林省寰旗卫星导航通信集团有限公司、杭州海康威视数字技术股份有限公司、大连鼎视科技有限公司。这里面真正做视频老牌厂商也就是海康、大华这两家公司。 1.部标1078协议和808协议的区别 部标1078协议文档明确说明了,协议是在JT/T 808协议的基础上进行增加了大量的视频指令,以前的终端32位报警,由于增加了视频报警,拓展为64位报警。终端参数中也增加了大量与视频相关的参数设置。协议的通信方式、数据类型、传输规则和消息组成按照 JT/T 808-2011中第4章的要求。协议中信令数据报文的通信连接方式按照 JT/T 808-2011中第 5 章的要求。协议中信令数据报文的消息处理机制按照 JT/T 808 2011中第 6 章的要求。协议中信令数据报文的加密机制按照JT/T 808 2011中第 7 章的要求。 可见1078协议仍然是基于部标808协议继续拓展的协议指令集,不过在1078协议中分为信令和数据两个独立的通道,也就是视频设备与视频平台的服务器之间是建立两个通道: 1)信令数据通道:数据格式应符合 JT/T 808-2011的规定,并在其协议格式的基础上添加新的协议指令及数据格式。 报文通信应使用车载视频终端和企业视频监控平台之间已建立的、用于传输定位信息的链路,不应新建链路。 2)码流数据通道:用于网络实时音视频传输、网络录像回放、语音对话、语音监听、语音广播等。报文通信应新建链路,而不使用传输定位信息的链路。 2.架构设计 从JT/T 1078协议中可以看出,视频的查看,需要平台下发给设备,完成一连串的指令交互,待指令交互完成后,由设备再和平台的视频服务器建立视频数据通道,开始传递视频数据。 所以视频服务器需要两个服务器子系统,一个是视频的信令服务器,我们可以在部标808GPS网关服务器的基础上增加视频的信令和相关的逻辑处理、视频报警分析、视频参数设置等功能。对于流媒体数据解析这块,需要单独增加一个流媒体服务器,来进行流媒体的数据解析、编解码处理、录像存储、数据转发等工作。 视频监控系统概述 软件视频监控研发事业部, 提供互联网、移动3G视频呼叫中心和移动终端视频等各类解决方案。 已成功研发出视频监控平台(B/S、C/S)、ATM视频监控系统、智能公交3G无线视频监控系统等,可以成功集成海康、大华等流行常用的视频服务器,在移动终端软件开发领域,基于强大的产品队伍与技术研发能力,部门研发的基于android、ios等各类智能手机系统,以视频点播\视频直播\视频监控\视频呼叫中心\视频通话\视频上传分享等各项视频技术作为产品核心,已成功开发了一系列平台产品等。 业务范围 视频监控平台:视频研发事业部自主研发的视频监控平台适合银行ATM运营监控管理、企事业单位监控管理、视频会议、人口密集型单位(医院、超市等)或一些需安全性强的银库、监狱等的无人值守行业。 可以集成海康、大华等目前常用的的视频服务器。 无线3G视频监控:无线3G视频监控适用于政府突发事件的应急指挥,适用于行业、企业的安全生产监控/日常管理监控和突发事件应急救援指挥,已成功应用于公交车辆视频监控(智能公交)等等。 手机视频监控: 3G手机视频监控系统是手机视频研发团队自主研发,适用绝大部分智能手机,安装简易、操作灵便、性价比高的无线视频监控软件。实时远程,让视频监控变得更简单!研发团队,可以提供全面的手机视频监控、,3G手机视频监控、手机安防产品服务。 功能介绍 1.智能公交3G无线视频监控系统 随着3G技术的快速发展普及,我公司根据多年的视频监控项目研发经验,结合先进的手机嵌入式软件研发技术,我公司智能视频研发事业部,成功的将移动视频监控成为可能。 根据公交车辆作为移动的公共场所与站点等场所分布零散难以组网的特点,以及防恐等公共安全、服务监管、纠纷调解、便于取证等方面的考虑,市场对支持3G的DVR视频产品需求日益强烈,目前市场上已有类似产品出现并有一些公交公司已经开始使用,有些正在建设,还有些正在等待建设。 实时监控:分视频和图片两种监控方式。 历史查询:可以查询查看历史视频和图片。 终端控制:可以向DVR终端发送控制指令以及升级维护信息。 异常事件响应:响应和处理DVR终端主动发送过来的信息及对应视频或图片。 辅助功能:如配置查询,主要配置服务器及公共配置信息以及查询服务器及DVR状态信息。 2.手机无线视频监控 只要您有手机,手机视频监控系统为你实现随时随地、随心所欲的看到您的住宅、仓库、工厂、道路及安全场所的实时视频,一切视频都呈现在您的手机上。凡摄像机能拍到的,你就能通过手机看到,任何时间任何地点,走到哪看到哪,想看哪就看哪! 实时报警:监控场地发生意外情况时,通过活动视频向手机报警。 主动查看:平时也可以随时随地的查看监控场地的情况。 在线设置:可以通过手机对监控设备进行设置,比如是否入侵检测,开机关机,图像设置等。 服务器存储:在向手机报警的同时,将高清晰的图片存储到服务器上,以备查用。 3.病虫害远程专家诊断系统 此系统是一套专业的病虫害诊断防治的“应用软件”系统,主要功能包括:病虫害知识查阅、病虫害(疾病)诊断、多功能全能搜索、专家在线诊断等功能,知识内容采用文字、表格、图片、视频、示例等方法进行表现。是融合了无线技术、人工智能技术、WEB技术、大型数据库技术的全新网络化信息服务系统,采用B/S结构方式,可实现与网站的无缝集成。 方便灵活:方便灵活:便携式的盒子式移动设备,携带方便,直接可进行现场图像、声音、数据等的采集传输,专家远程诊断。 具有很强的人机交互功能:树状查阅目录、引导式的用户指导系统。 网络化:专家系统基于B/S结构,并能够满足三层结构的要求;能够通过Internet/Intranet实现远程专家数据检索、推理计算和辅助决策功能,能与网站进行整合 智能化:系统能够根据用户选择的病虫害发病症状、虫体特征等相关参数,进行自动的判断、分析,通过推理机给出相关结果,如病虫害的名称及防治方法等信息。 交互性:农业专家可通过系统与用户进行专业性的交互,具有专业性在线对话功能模块,用户的问题和专家的回复可以在此进行在线对接。 维护的简单化:系统自带数据管理系统,提供了一个使用简单的维护平台,只要根据说明填入相应的数据,系统便可立即自动进行知识的提取与解释,将所需知识存入基础数据库,维护过程异常简单。 4.ATM视频监控系统 该系统是基于C/S架构的监控管理系统,综合ATM监控的传感器信息管理与视频信息管理,全面保障ATM终端的设备安全。系统通过有线网络与GPRS无线网络相结合的方式,远程连接ATM终端各子系统,实现对ATM的全面实时的安全监控。做到ATM一旦发生问题监控中心第一时间就可发现,同时监控中心可通过系统发送控制指令,控制终端传感器设备,快速反应,保障设备安全。在系统开发上,本系统基于接口式、模块化开发理念,采用平台级架构体系,充分考虑到系统以后的扩展性、灵活性、与稳定性,可及大满足用户在今后系统扩展与升级的需求。 数据管理模块:负责整个系统的数据管理、包括平台配置等数据信息的管理。 传感器控制模块:负责传感器报文收发及指令解析管理。 视频模块:负责视频信息的游览及配置。 通讯代理进程:服务端程序,负责与终端进行通讯连接数据交互。 5.视频监控平台(B/S) 本平台是基于B/S架构的智能网络视频监控管理系统,依据本平台,视频信息管理与远程视频服务器控制,能够全面掌握和控制远端DVR视频服务器信息与状态。系统通过3G无线网络(有线网络)与DVR视频服务器设备相结合的方式,远程连接视频终端各子系统,实现对所监控领域的全面实时的安全监控、应急报警。达到第一时间出现问题第一时间处理问题的目的,监控中心可通过系统发送控制指令,控制终端DVR设备或传感器,快速反应,保障安全质量。 多画面分割:单路、四路、九路、十六路、全屏显示等多种画面分割。 采用录象方式:常规录象,动态录象,视频移动报警录象,定时录象。 字符/时间叠加功能:可以在每一路视频上叠加地点信息,便于查询。 多用户管理:可设置多级管理员权限。 工作日志:详细记录系统工作状态,方便用户管理。 报警:具有报警输入/输出功能,单独设置报警区域和灵敏度 。 图像亮度/对比度/色度/饱和度随时可调 支持G.729标准音频压缩,线性音频输入,音质好,占硬盘空间少 回放检索:根据时间、日期、摄像机编号分别回放检索。 6.视频监控平台(C/S) 我公司运营的智能网络视频监控管理系统,按照商业规划,将面向全国范围进行布放。网络化管理要求系统支持按区域或管理需要划分“分中心”,分中心要自成体系,总中心与分中心之间有互联要求。 数据管理模块:负责整个系统的数据管理、包括平台配置等数据信息的管理。 传感器控制模块:负责传感器报文收发及指令解析管理。 视频模块:负责视频信息的游览及配置。 通讯代理进程:服务端程序,负责与终端进行通讯连接数据交互。
